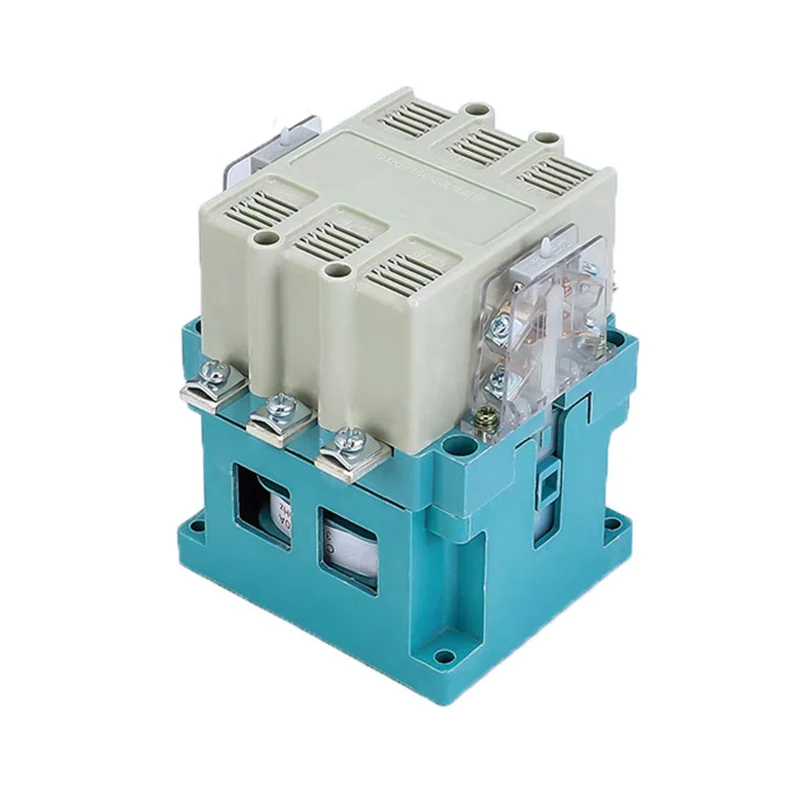

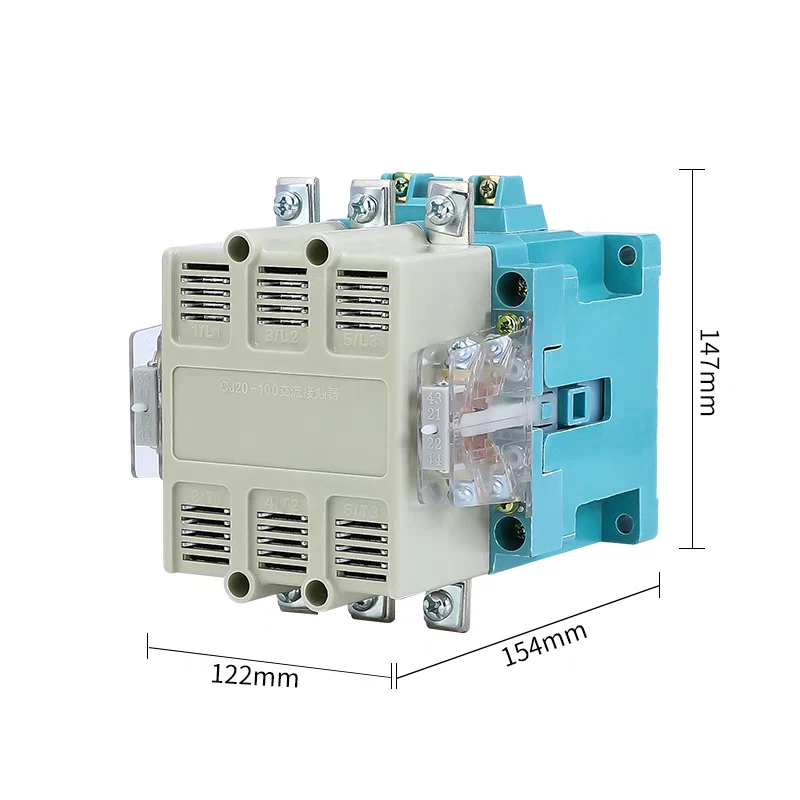

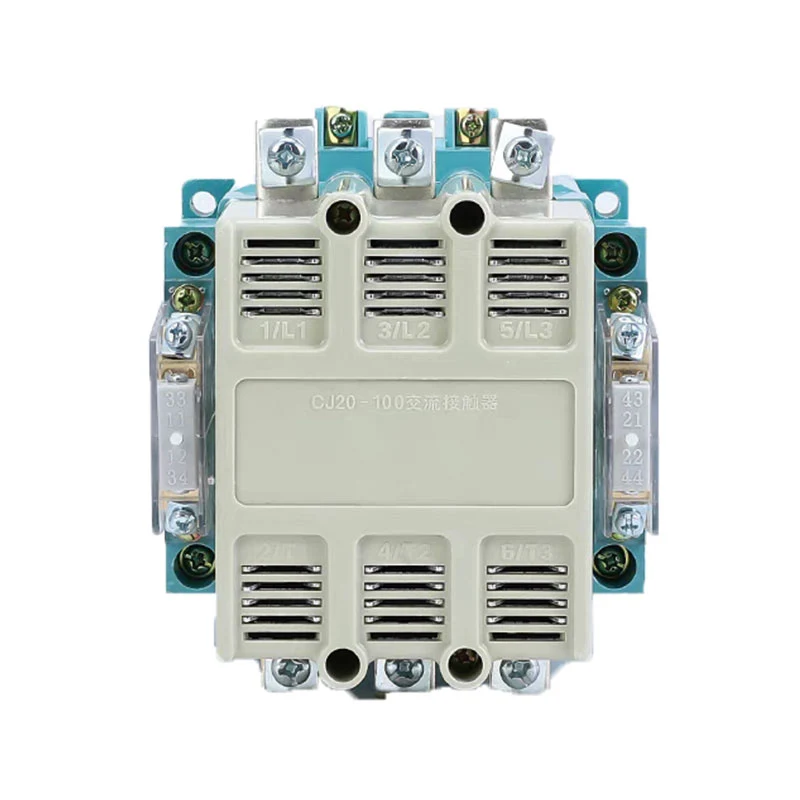

Contactor AC CJ20

XUCKY Electric este CJ20 AC Contactor pentru a controla motoare producători și furnizori. Contactor CJ20 AC (contactor AC/DC), utilizat în principal în circuitul de AC 50Hz (sau 60Hz), tensiune nominală până la 660V, curent nominal de operare până la 630A, pentru circuitul de realizare și întrerupere la distanță lungă și combinație cu suprasarcina termică corespunzătoare releu, pentru a proteja circuitul că operarea se poate supraîncărca. Contactorul AC/DC îndeplinește standardele IEC60947-4-1, GB14048.4.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

Contactor AC CJ20 (contactor AC/DC), utilizat în principal în circuitul de AC 50Hz (sau 60Hz), tensiune nominală până la 660V, curent nominal de operare până la 630A, pentru circuitul de realizare și întrerupere la distanță lungă și combinație cu suprasarcina termică corespunzătoare releu, pentru a proteja circuitul că funcționarea se poate supraîncărca. Contactorul AC/DC îndeplinește standardele IEC60947-4-1, GB14048.4.

Model și semnificație

Condiții normale de funcționare și condiții de instalare

Temperatura aerului ambiant: -5℃~+40℃, media nu depășește +35℃ în 24 de ore.

Altitudine: nu mai mult de 2000 m.

Condiții atmosferice: temperatura maximă este de +40℃, umiditatea relativă nu este mai mare de 50%; la temperaturi mai scăzute poate permite o umiditate relativă mai mare, de exemplu, +20℃ până la 90%, trebuie luate măsuri speciale pentru condensul produs ocazional din cauza schimbărilor de temperatură.

Nivel de poluare: 3.

Categoria de instalare: Ⅲ.

Condiții de instalare: Înclinarea suprafeței de instalare și a planului vertical nu este mai mare de ±5°.

Vibrații de șoc: Contactorul AC/DC trebuie instalat și utilizat în loc fără scuturare, șocuri și vibrații semnificative.

Principalii parametri și performanțe tehnice

Tensiunea nominală de alimentare de control Us este: AC 50Hz, 110V, 127V, 220V, 380V; DC: 110V, 220V

Durata de viata mecanica: CJ20-10, 16, 25, 40, 63, 100, 160 pentru cele 10 milioane de ori; CJ20-250, 400, 630 pentru cele 6 milioane de ori.

Rata de economisire a contactului AC/DC de economisire a energiei (vezi Tabelul 1).

Tabelul 1

Model	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Rata de economisire %	90	95	95

Parametrii principali și performanțele tehnice ale contactorului (vezi Tabelul 2).

Tabelul 2

Model	Tensiunea nominală de izolație Ui(V)	Aer liber convențional curent de încălzire Ith(A)	Puterea maximă de veverita trifazata motor cușcă controlat de AC-3 kW			Numărul de operare cicluri pe oră ori/h (AC-3)	AC-3 Durata de viata electrica (10000 de ori)	Puterea bobinei Porniți / Țineți VA/VA	Alegerea siguranțelor modele (SCPD).
Model	Tensiunea nominală de izolație Ui(V)	Aer liber convențional curent de încălzire Ith(A)	220V	380V	660V	Numărul de operare cicluri pe oră ori/h (AC-3)	AC-3 Durata de viata electrica (10000 de ori)	Puterea bobinei Porniți / Țineți VA/VA	Alegerea siguranțelor modele (SCPD).
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85.5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Tipul contactului, cantitatea și parametrii de bază ai contactelor auxiliare (vezi Tabelul 3)

Tabelul 3

Model	Aer liber convențional curent de încălzire (A)	Tensiune nominală de izolație (V)	Funcționare nominală tensiune (V)		Funcționare nominală curent (A)		Capacitate nominală de control		Tipuri și număr de contact
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30W	Două deschise în mod normal, doua inchise normal
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60W	Două deschise în mod normal, doua inchise normal
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60W	deschis normal 4 3 2
			220	110	2.3	0.6			normal închis 2 3 4

Schema de cablare

Caracteristici structurale

Sistemul de contact al contactorului AC/DC pentru aranjarea contactului cu acțiune directă și dublă întrerupere, contact auxiliar al CJ20-40A și mai mult ca componentă separată instalată pe ambele părți ale contactului principal, este separarea în electric.

Contactoarele CJ20-10~25A AC/DC pot fi instalate cu șuruburi sau șine de card standard de 35 mm.

Contactoarele CJ20-10~16A AC/DC folosesc o cameră cu arc cu deschidere simplă cu punct de întrerupere dublu, iar restul utilizează un capac de arc cu cusături multi-longitudinale sau carcase de acoperire cu arc, cu capacitate mare de rupere, fiabilitate ridicată.

Contactoarele AC/DC de economisire a energiei CJ20-63~630 au un modul general de economisire a energiei DC, nu numai că pot obține produse de economisire a energiei tobei sau produse de funcționare DC și nu preia contacte auxiliare, îmbunătățind astfel foarte mult fiabilitatea și durata de viață a produsului.
