Contactor AC CJ12

Prezentare generală a produsului

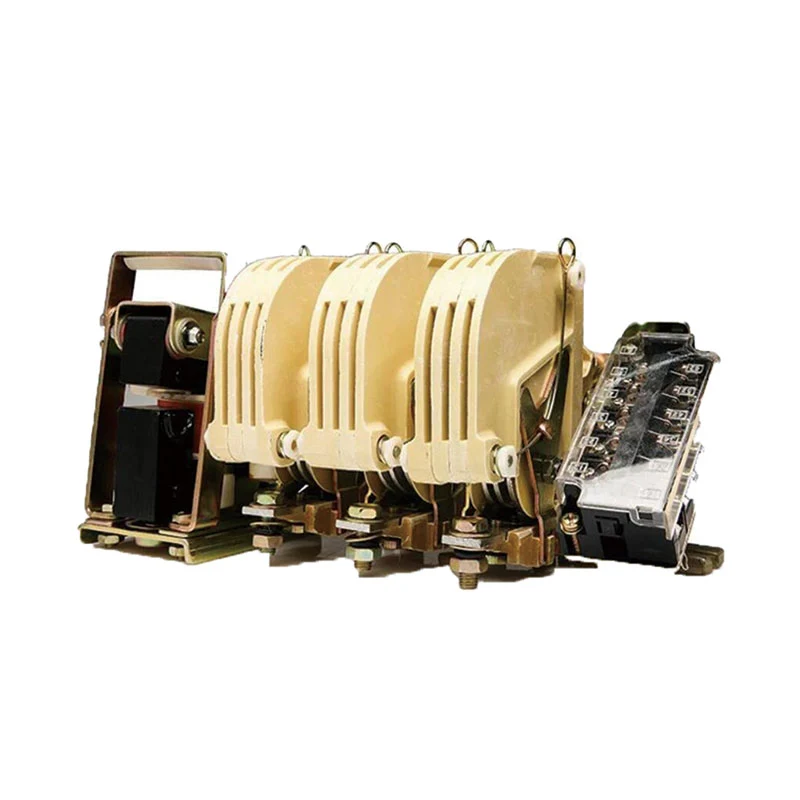

Contactorul AC CJ12 este utilizat pentru circuitul de 50 Hz AC, tensiune nominală până la 380 V, curent de până la 600 A al sistemelor de alimentare, pentru îndepărtarea circuitului de întrerupere și întrerupere și a pornirii, opririi și a motorului de curent alternativ cu frecvență. Utilizat în principal pentru circuitele de control electric de metalurgie, oțel de laminare, macarale și alte echipamente electrice.

Contactorul montat pe șină Din îndeplinește standardele GB14048.4 și IEC60947-4-1.

Descrierea modelului

Condiții normale de funcționare

1. Temperatura ambiantă: Temperatura ambiantă nu este mai mare de +40°C și nu mai mică de -25°C (poate fi utilizată la +60°C, dar curentul nominal de contact trebuie redus).

2. Altitudine: nu mai mult de 2000m.

3. Umiditatea relativă nu este mai mare de 90% (temperatura minimă medie lunară nu depășește +25°C).

4. Amplitudinea este mai mică de 6 mm, frecvența vibrațiilor nu este mai mare de ocazii de 3 Hz.

5. Înclinarea suprafeței de montare către verticală sau înainte sau înapoi nu trebuie să depășească 5°.

6. Gradul de poluare: 3.

7. Categoria de instalare: Clasa III. Dacă contactorul este fabricat conform condițiilor tropicale umede, este permis să funcționeze în locuri în care sunt prezente mucegai și condens când umiditatea relativă nu este mai mare de 95% (+35°C).

Principalii parametri tehnici

Contactorul AC este de tip deschis. Structura sa este că sistemul electromagnetic al planului de rack este în dreapta, contactul principal este în mijloc, contactul auxiliar este în stânga și este echipat cu opritor rotativ. Întregul aranjament este convenabil pentru monitorizare și întreținere.

Sistemul magnetic al contactorului este compus din miez și bobină de fier mobil-static în formă de U. Miezurile de fier mobile și statice sunt echipate cu dispozitiv tampon pentru a prelungi durata de viață a produsului. Sistemul magnetic DC al CJ12-Z este realizat din tablă groasă de oțel, iar bobina este dublă și ocupă contacte auxiliare normal închise.

Contactul principal al contactorului este o structură de explozie magnetică în serie cu un singur punct de rupere, echipată cu un capac de stingere a arcului cu fantă longitudinală, care are o performanță bună de stingere a arcului.

Contactele auxiliare sunt tip punte cu punct de întrerupere dublu cu capac de protecție transparent.

Părțile de uzură ale contactorului sunt ușor de asamblat și dezasamblat și ușor de întreținut și reparat.

Durata de viață electrică și mecanică a contactorului 3P

Notă: Indicatorul de viață electric din tabel este categoria de utilizare AC-2.

Gama completă de contactoare 2P are o durată de viață de 1 milion de ori. Durata de viață mecanică a contactorului 4P/5P este de 100.000 de ori.
