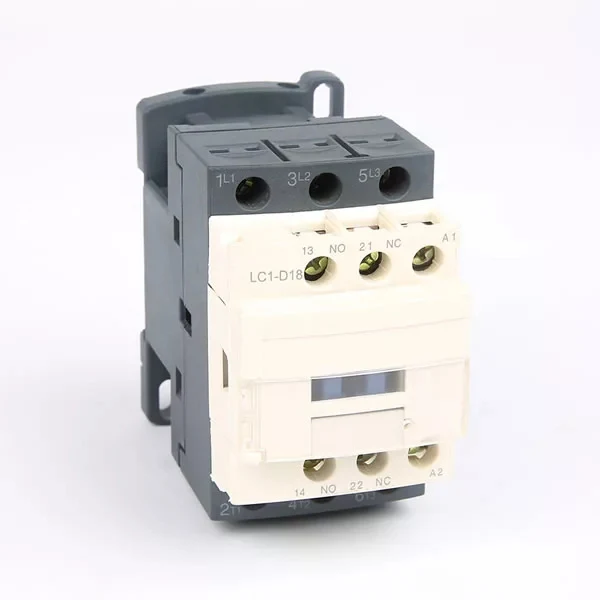

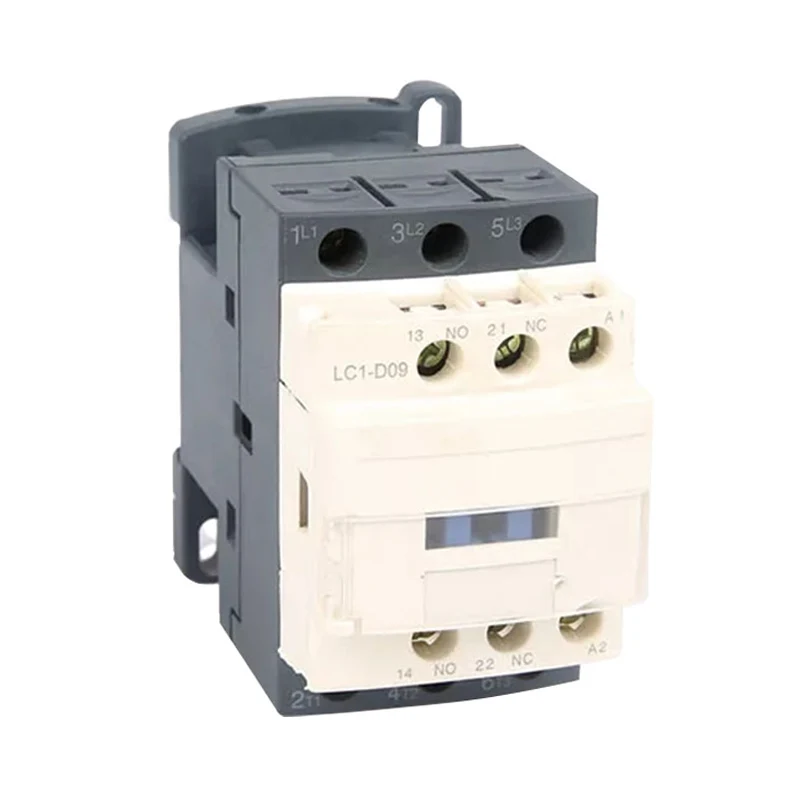

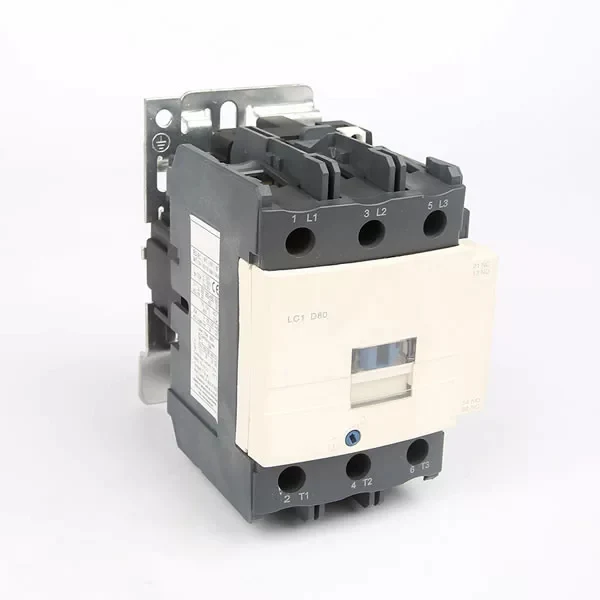

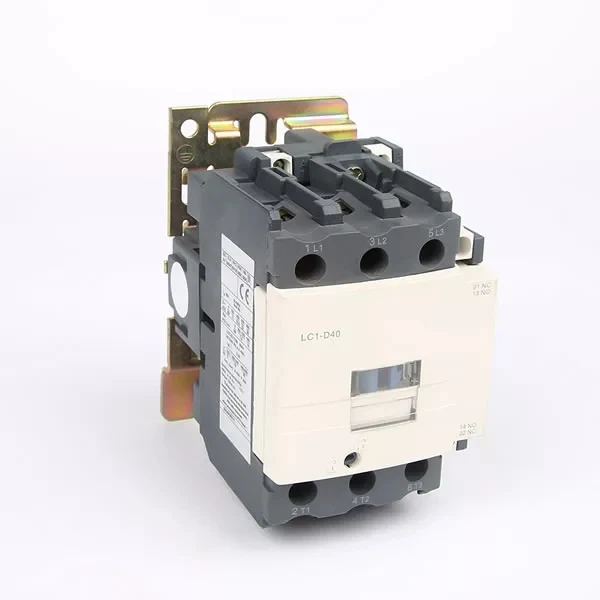

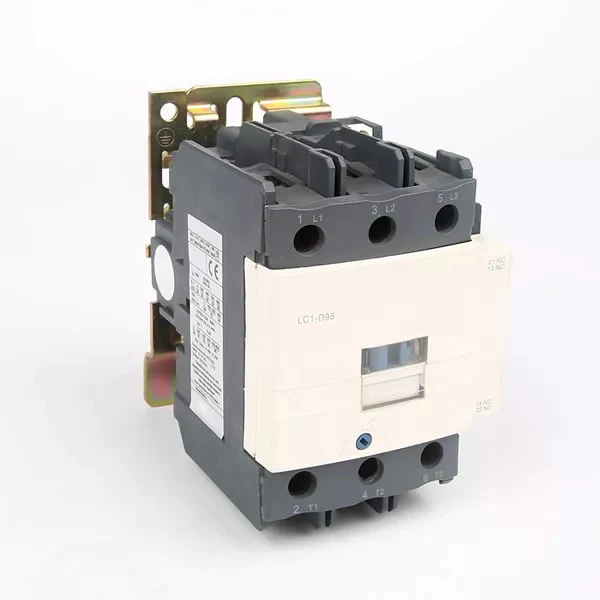

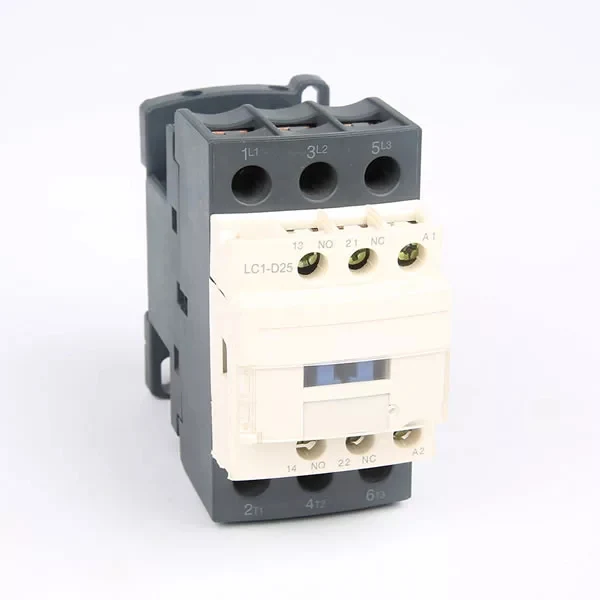

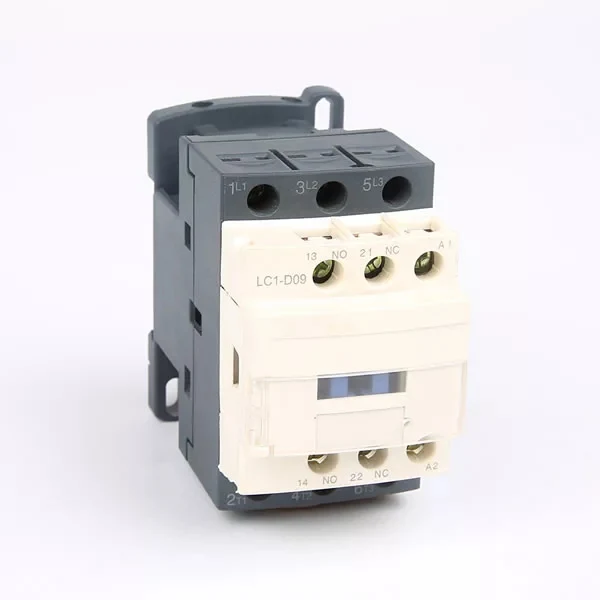

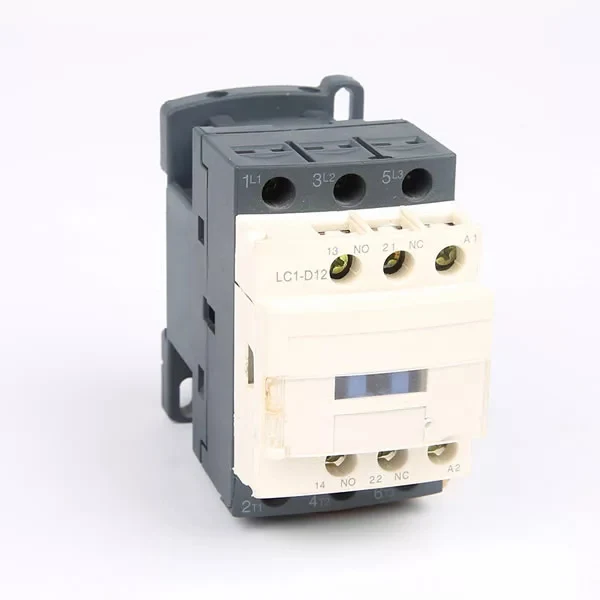

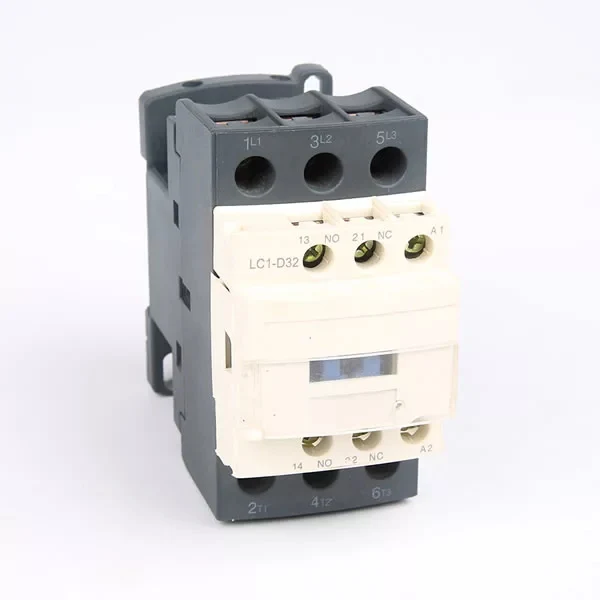

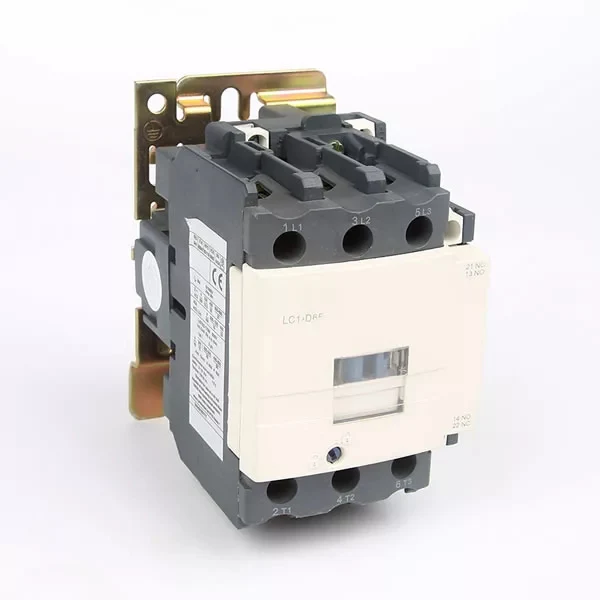

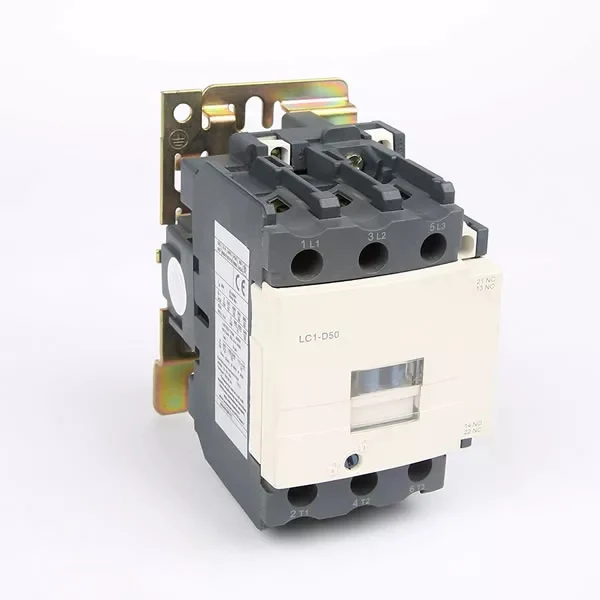

Contactor AC LC1-D

XUCKY Electric este producător și furnizor de contactoare AC LC1-D la scară largă în China. De mulți ani, suntem specializați în echipamente terminale electrice modulare, produsele noastre au avantaje de preț bun și acoperă majoritatea piețelor europene și americane. Așteptăm cu nerăbdare să fim partenerul dumneavoastră pe termen lung în China.

Trimite o anchetă

Descriere produs

GENERAL al Contactorului AC LC1-D

●1.1 Certificate: CE;

●1.2 Evaluări electrice: AC50/60Hz, 690V, până la 620A;

●1.3 Aplicație: fabricarea și întreruperea de la distanță a circuitelor, protejarea circuitului de suprasarcină la asamblarea cu releu termic de suprasarcină, pornirea frecventă și controlul motorului AC;

●1.4 Categoria de utilizare: AC-3, AC-4;

●1.5 Altitudine:≤2000m;

●1.6 Temperatura ambiantă: -5℃~ +40℃;

●1.7 Categoria de montaj: Ⅲ;

●1.8 Condiții de montare: înclinarea între planul de montare și planul vertical nu trebuie să depășească 士5° ;

●1.9 Standard: IEC/EN 60947-4-1.

DATE TEHNICE ale contactorului AC LC1-D

Articole		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pol			3/4	3/4	3/4	3/4	3/4
Contact auxiliar			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Curent nominal de încălzire convențional (A) AC-1			20	20	30	40	50
Evaluat operațional curent (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensiune nominală de izolație (V AC)			690	690	690	690	690
Puterea de controlat 3-fazat motor cușcă (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
bobină AC (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
bobină DC (V)			24, 36, 48, 110, 220

Articole		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pol			3/4	3/4	3/4	3/4	3/4
Circuit auxiliar Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Curent nominal de încălzire convențional (A) AC-1			60	80	80	110	110
Evaluat operațional curent (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tensiune nominală de izolație (V AC)			690	690	690	690	690
Puterea de controlat 3-fazat motor cușcă (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
bobină AC (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
bobină DC (V)			24, 36, 48, 110, 220

Articole		Model	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Pol			3	3	3	3/4	3/4
Curent nominal de încălzire convențional (A) AC-1			200	200	200	275	280
Evaluat operațional curent (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Tensiune nominală de izolație (V AC)			690	690	690	690	690
Puterea de controlat 3-fazat motor cușcă (AC-3)	kW	380/415V AC 660/690V AC	55	75	75	90	110
Puterea de controlat 3-fazat motor cușcă (AC-3)	kW	380/415V AC 660/690V AC	80	100	100	110	140
bobină AC (V)			110，127，220，240，380，415，440，480，500，600

Articole		Model	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Pol			3/4	3/4	3/4	3/4
Curent nominal de încălzire convențional (A) AC-1			360	430	580	850
Evaluat operațional curent (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Tensiune nominală de izolație (V AC)			690	690	690	690
Putere de control trifazat motor cușcă (AC-3)	kW	380/415V AC 660/690V AC	160	200	250	335
Putere de control trifazat motor cușcă (AC-3)	kW	380/415V AC 660/690V AC	220	280	330	450
bobină AC (V)			110, 127，220，240，380，415，440，480，500，600
