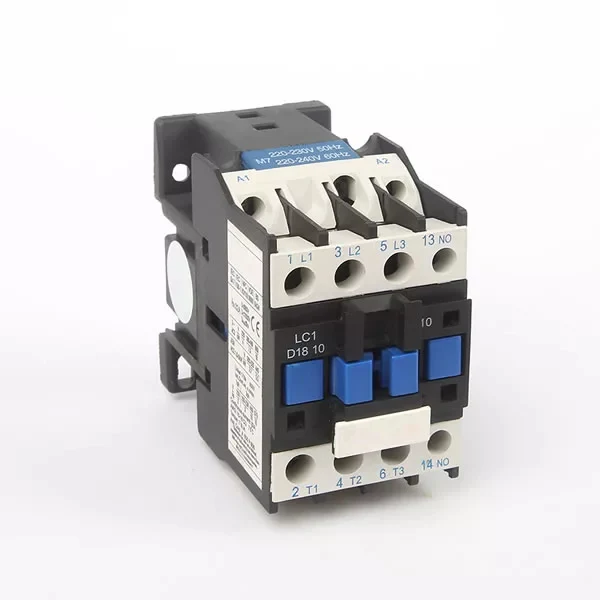

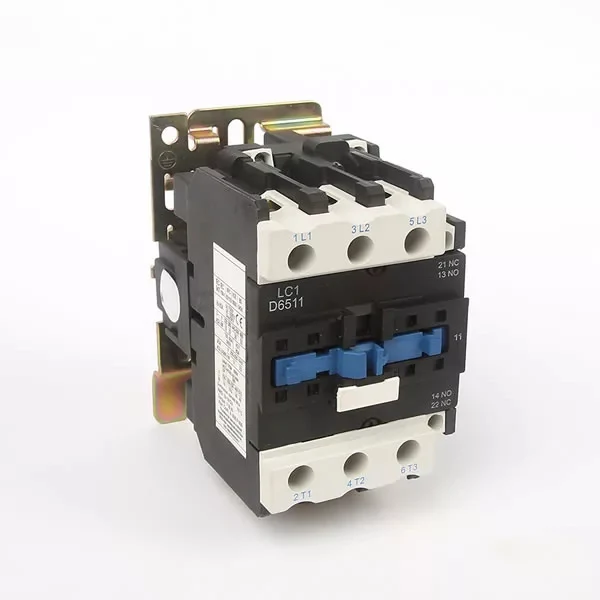

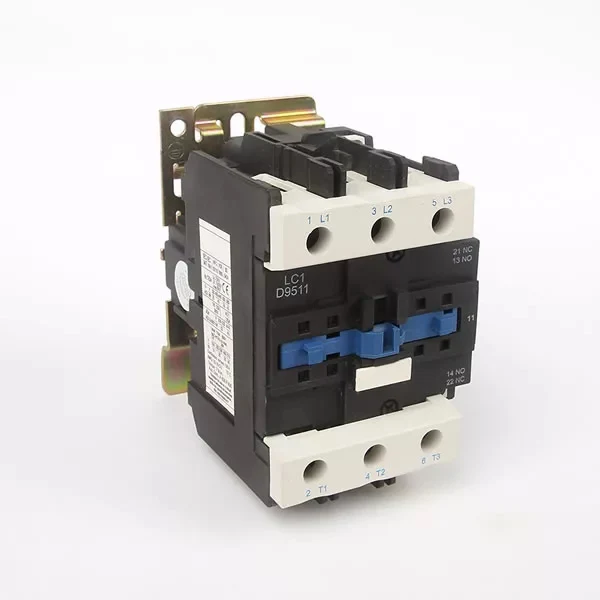

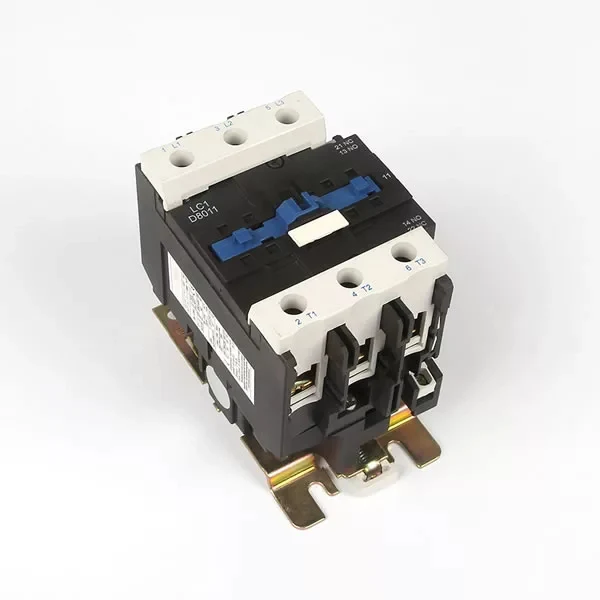

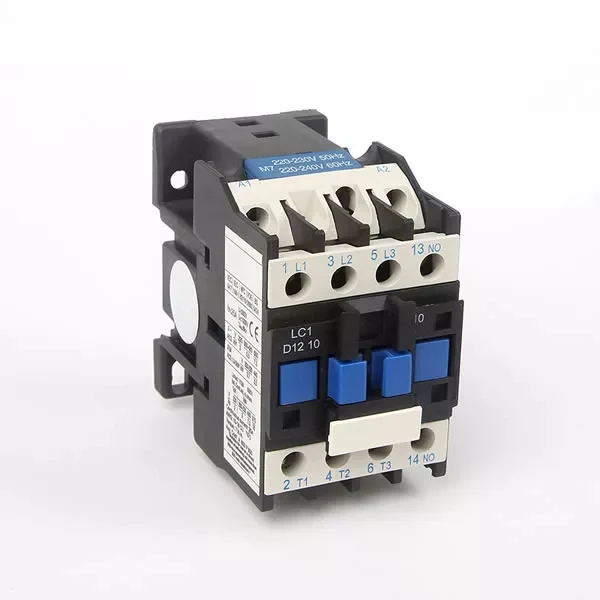

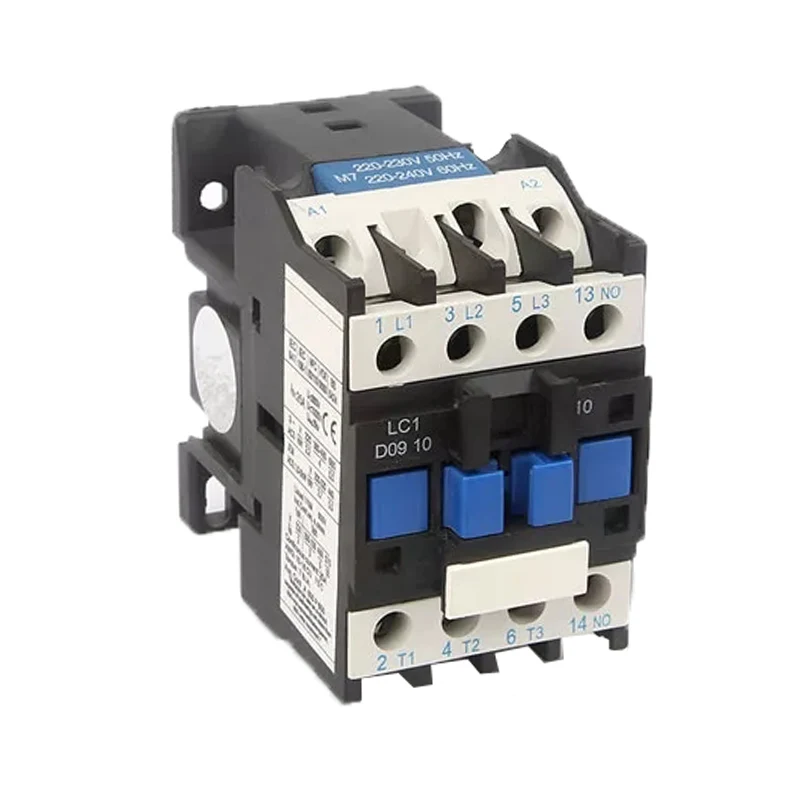

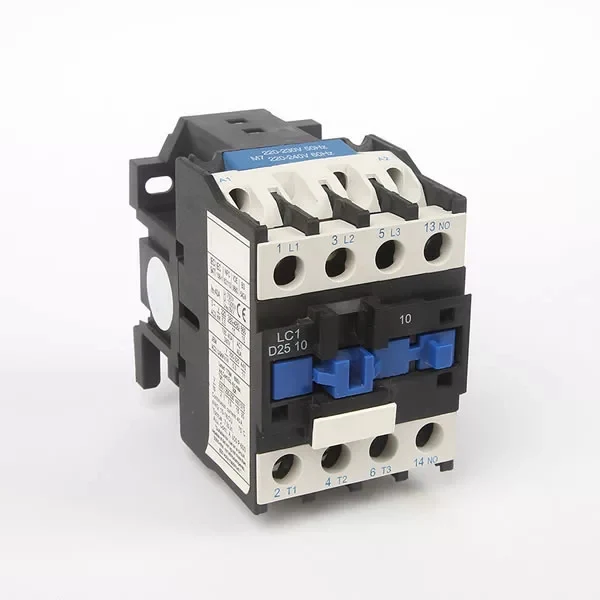

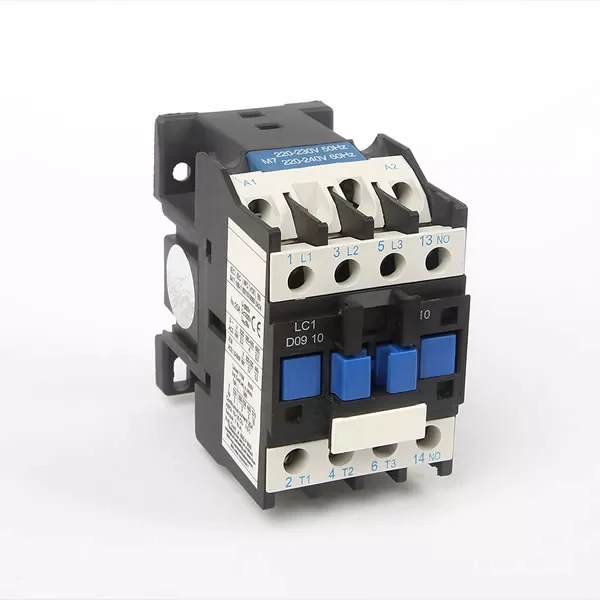

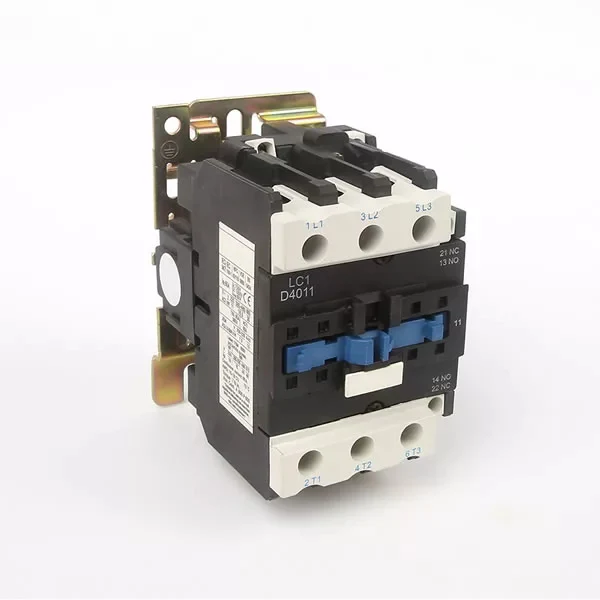

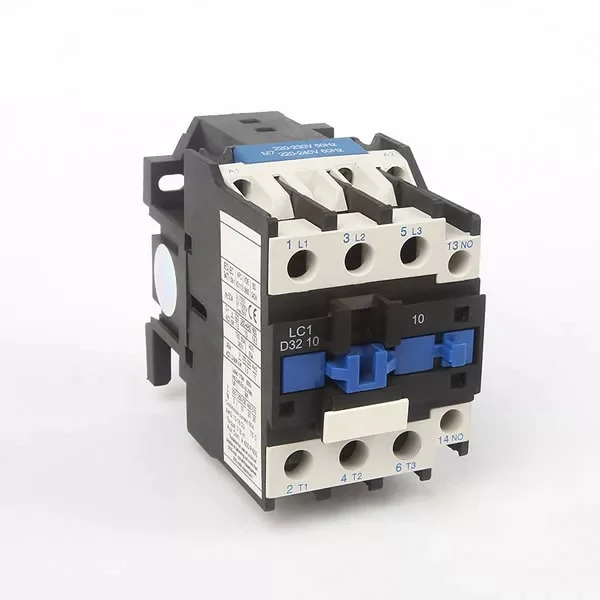

Contactor CJX2

Domeniul de aplicare

Contactor CJX2 (LC1) (contactor AC/DC, denumit în continuare contactor), utilizat în principal pentru circuitul de AC 50Hz (sau 60Hz), tensiunea la 660V, curentul nominal de operare la 95A în categoria de utilizare a AC-3 , 400V (380V), pentru circuitul de pornire și oprire de la distanță, pornirea frecventă și controlul motorului AC și combinați cu releul termic corespunzător pentru a forma demaror electromagnetic pentru a proteja circuitul poate apărea funcționarea la suprasarcină.

Contactorul CJX2 (LC1) (contactor AC/DC) îndeplinește standardele IEC60947-4-1, GB14048.4.

Model și sens

Câteva modele comune: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-3210 CJX2-1801 CJX2-2501 X2-8011 CJX2-9511

Condiții normale de funcționare și condiții de instalare

1. Temperatura aerului ambiant: -5℃~+40℃, media nu depășește +35℃ în 24 de ore.

2. Altitudine: nu mai mult de 2000m.

3. Condiții atmosferice: temperatura maximă este de +40℃, umiditatea relativă nu este mai mare de 50%; la temperaturi mai scăzute poate permite o umiditate relativă mai mare, de exemplu, +20℃ până la 90%, trebuie luate măsuri speciale pentru condensul produs ocazional din cauza schimbărilor de temperatură.

4. Nivel de poluare: 3.

5. Categoria de instalare: Ⅲ.

6. Condiții de instalare: Înclinarea suprafeței de instalare și a planului vertical nu este mai mare de ±5°.

7. Vibrații de șoc: Produsul trebuie instalat și utilizat în loc fără scuturare, șocuri și vibrații semnificative.

8. Metoda de instalare: Cu excepția instalării cu șuruburi, dar și a instalării șinei cardului standard de 35 mm. Funcționarea AC 40-95 poate fi instalată pe șină de card de 35 mm sau 75 mm.

Principalii parametri și performanțe tehnice

1. Contactor JCX2 AC a parametrilor principali și indicatorilor de performanță tehnică (vezi Tabelul 1).

2. Curba de viață electrică

3. Tensiunea nominală a bobinei de alimentare Us și cod (vezi Tabelul 2)

Caracteristici structurale

1. Contactorul pentru tipul de protecție, structura de acțiune pentru acțiunea directă, contactul pentru punctul de întrerupere dublu, cu o dimensiune mică, greutate redusă, consum redus de energie, viață lungă, sigur și fiabil;

2. Contactorul AC/DC poate compus demaror magnetic cu interblocare reversibil mecanic, starter de decompresie stea delta, poate compune și o varietate de produse derivate cu grup de contact auxiliar, cap de întârziere a aerului și așa mai departe, în funcție de utilizatori.

3. Poate folosi instalarea blocului de construcție pentru a adăuga un grup de contacte auxiliare, un cap de întârziere a aerului (intervalul de întârziere prezentat în Tabelul 4), relee termice și alte accesorii, combinate într-o varietate de produse derivate (vezi Tabelul 3).

4. Suprimatorul de supratensiune din seria SR2 cu o funcție semnificativă de suprimare a supratensiunii și utilizat cu contactul din seria CJX2 poate proteja eficient contactorul pentru a prelungi durata de viață. Și poate evita interferența de la impulsul de supratensiune către computer și alte sisteme de control electronic asociate.

SR2-A pentru contactorul serie CJX2 09A ~ 32A AC/DC, specificațiile specifice sunt:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. Contactorul AC/DC are o dimensiune mică, greutate redusă, consum redus de energie, durată mare de viață, sigur și fiabil și așa mai departe.

6. Corpul contactorului AC/DC are o pereche de contacte auxiliare normal deschise sau normal închise la 32A și mai jos, o pereche de contacte auxiliare normal deschise și normal închise la 40A și mai sus. În plus, se poate adăuga un grup de contact auxiliar F4 (două sau patru grupuri) sau un cap de întârziere a aerului în partea de sus, se poate adăuga un NCF1-11C pe ambele părți, combinațiile acestora (vezi Tabelul 4 și Tabelul 5).

7. Cu excepția instalării cu șuruburi, contactorul poate utiliza și instalarea șină standard concavă de 35 mm (CJX2-09 ~ 95) și 75 mm (CJX2-40 ~ 95).

Model	Interval de întârziere	Numărul de contacte întârziate	Diagramă	Tabelul 4
F5-T0	0,1s~3s	NU+NC
F5-T2	0,1s~30s
F5-T4	10s~180s
F5-D0	0,1s~3s
F5-D2	0,1s~30s
F5-D4	10s~180s

Model de grup de contact auxiliar	Numărul de contacte		Diagramă
	Numărul de contacte normal deschis (NU)	Numărul de contacte normal închis (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Instalare si intretinere

1. Înainte de instalare, verificați datele tehnice relevante.

2. Instalare, trebuie instalat în conformitate cu condițiile prescrise, în conformitate cu obiceiurile vizuale ale oamenilor.

3. Contactorul AC/DC cu placă de montare metalică trebuie împământat corespunzător.

4. Șuruburile terminale trebuie strânse, după verificarea cablajului este corect, în cazul contactului principal încărcat, mai întâi, face ca bobina să pornească și să se oprească de mai multe ori, după ce acțiunea de testare este fiabilă, poate fi pusă în uz.

5. Dacă există zgomot anormal la utilizare, este posibil să fie murdărie pe suprafața stâlpului de bază, vă rugăm să ștergeți suprafața.

6. În timpul utilizării, ar trebui să verificați în mod regulat componentele produsului, care nu necesită părți mobile ale blocajului, elementele de fixare fără a se slăbi, dacă vreo piesă este deteriorată, ar trebui înlocuite.

Utilizați metoda de conectare

1. Contactorul trifazat are în general opt puncte în total, trei intrări, trei ieșiri și două puncte de control. Ieșirea și intrarea sunt corespunzătoare, este ușor de văzut. Dacă doriți să adăugați autoblocare, atunci trebuie să conectați o linie de la terminalul de ieșire la punctul de control.

2. În primul rând, ar trebui să cunoașteți principiul contactorului AC/DC. Se adaugă la bobină prin sursă de alimentare externă, pentru a produce câmpuri electromagnetice. Pornire și tragere, punctele de contact sunt întrerupte după oprire. Cunoașteți principiul, ar trebui să vă dați seama de contactele de alimentare ale surselor de alimentare suplimentare, care sunt cele două contacte ale bobinei, în general în partea inferioară a contactorului și pe fiecare parte. Celelalte intrări și ieșiri sunt în general în partea superioară, uitați-vă să știți. De asemenea, rețineți care este tensiunea surselor de alimentare suplimentare (220V sau 380V), care sunt în general marcate. De asemenea, rețineți că punctul de contact este în mod normal închis sau normal deschis. Dacă există control cu ​​autoblocare, pur și simplu curățați liniile conform principiului original.

Când bobina este alimentată, miezul static produce forță electromagnetică, pentru a trage miezul în mișcare, deoarece sistemul de contact este legat de miezul în mișcare, astfel încât miezul în mișcare antrenează trei contacte mobile care funcționează în același timp, închiderea contactului, care a conectat. alimentare electrică. Când bobina este oprită, aspirația dispare, partea miezului mobil este separată de forța de reacție a arcului, astfel încât contactul principal să fie deconectat, întrerupeți alimentarea.

Contur și dimensiuni de instalare

Structura produsului și dimensiunile de instalare (vezi Figura 1, Figura 2 și Tabelul 6).

Dimensiune: mm
