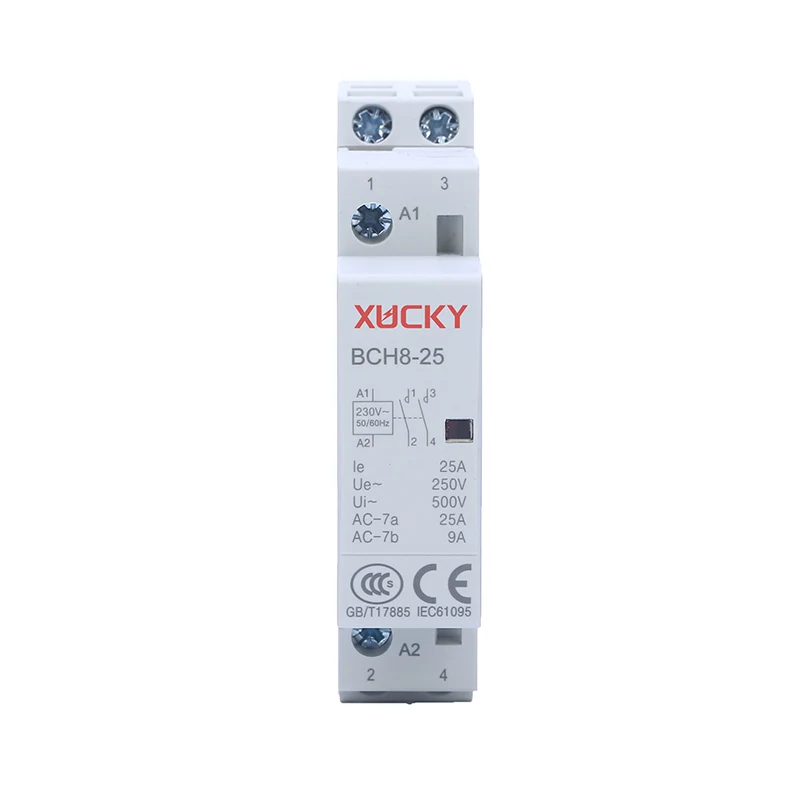

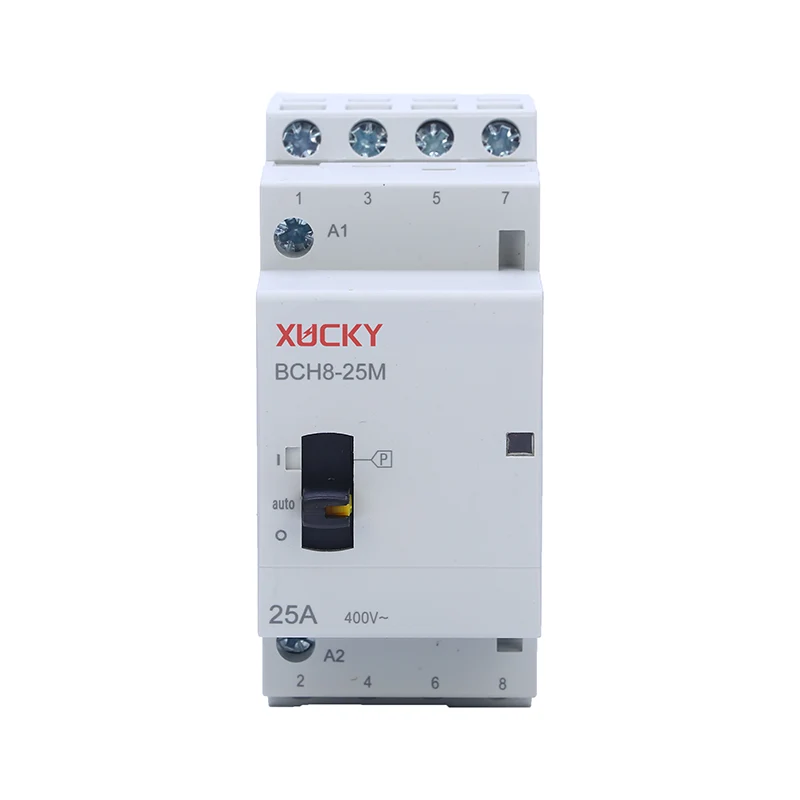

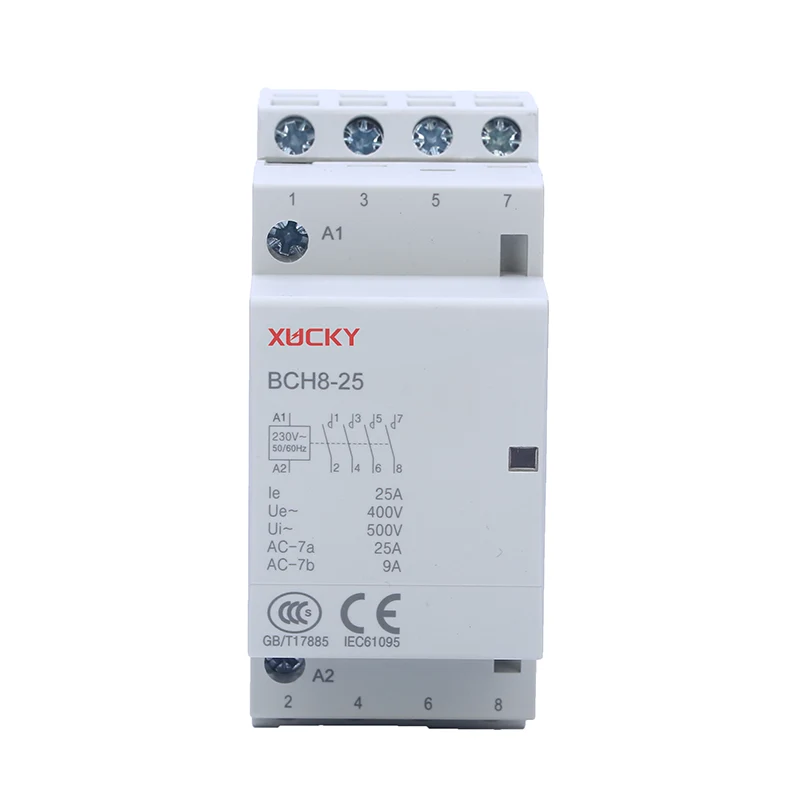

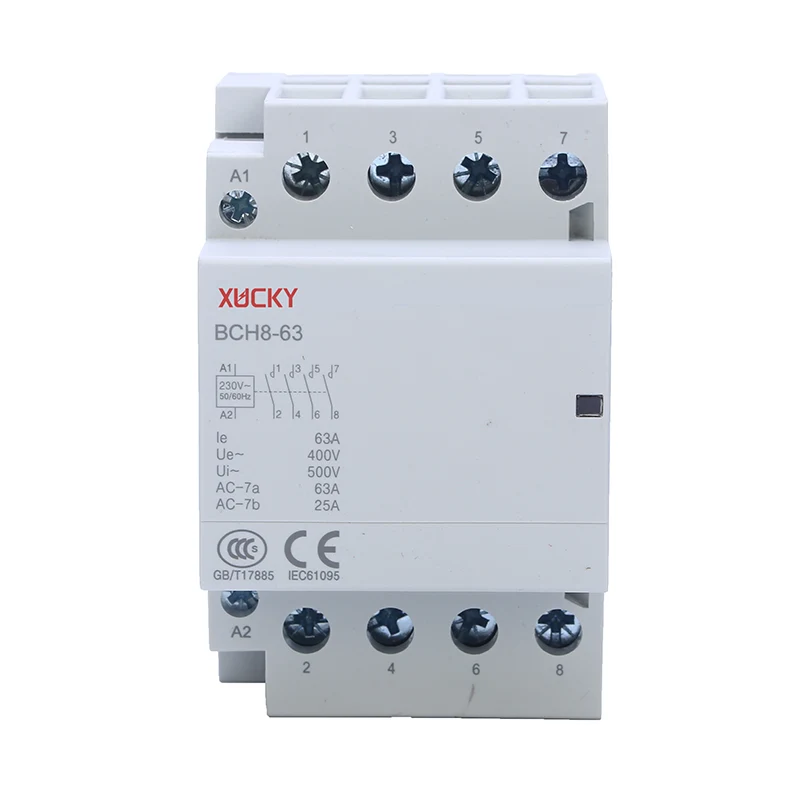

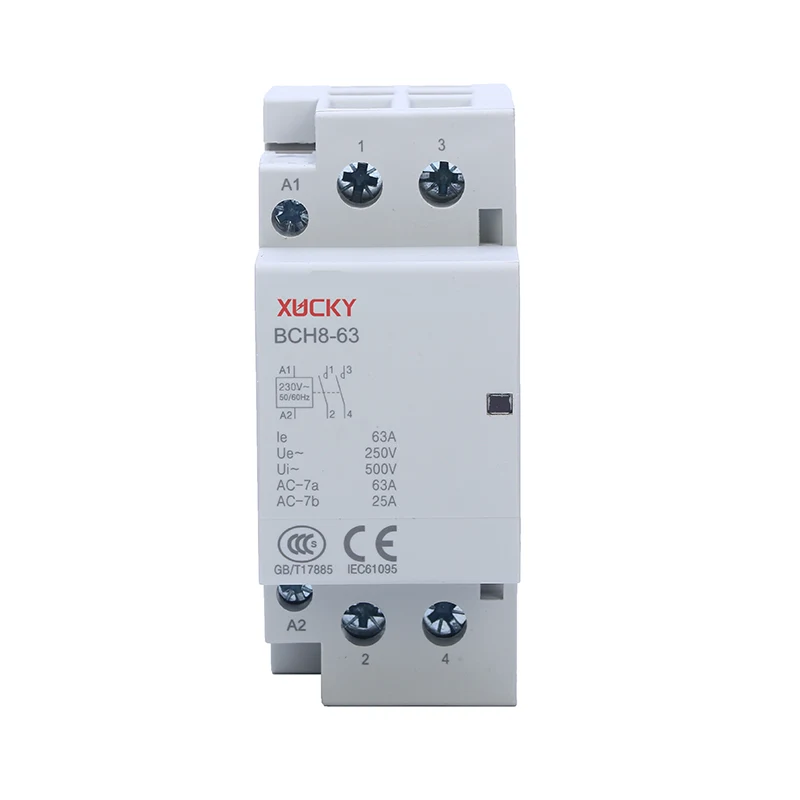

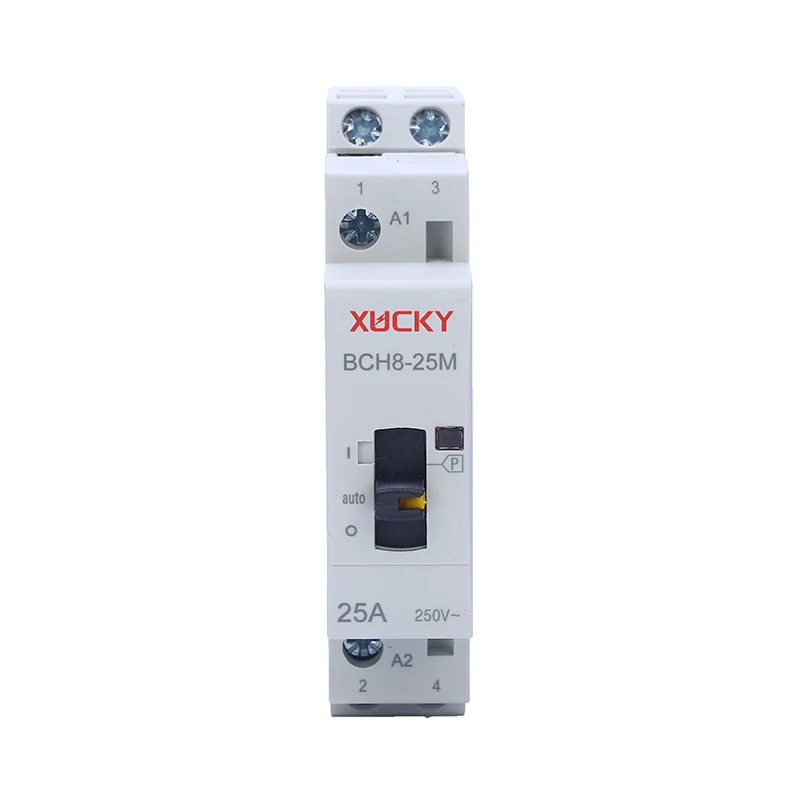

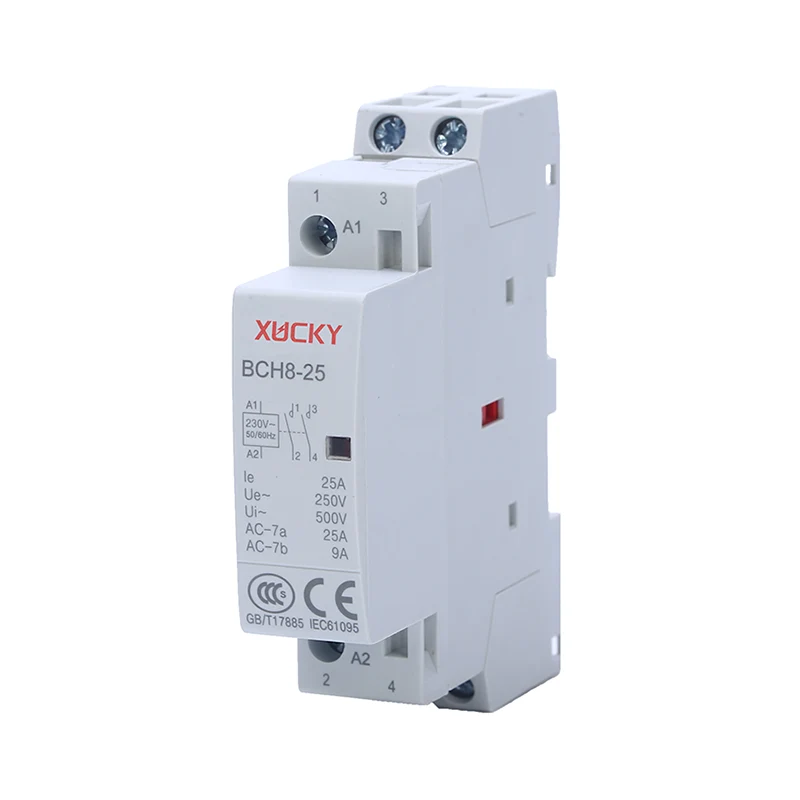

Contactorul modular BCH8 (cunoscut și ca contactori analogici și contactori arhitecturali) sunt utilizați în principal în sistemele de alimentare cu AC 50Hz/60Hz, tensiune nominală de lucru până la 400V și curent nominal de lucru până la 100A. Ele sunt utilizate ca comutatoare la distanță și circuite de control în AC-1 și AC-7a (sarcini neinductive sau cu inducție scăzută, cuptoare cu rezistență, aparate de uz casnic și sarcini similare cu inducție scăzută). Poate fi folosit și pentru a controla sarcina motorului de uz casnic. Contactoarele modulare nu pot fi utilizate în întreruperea curenților de scurtcircuit, așa că atunci când sunt utilizate trebuie selectate dispozitive adecvate de protecție împotriva scurtcircuitului (cum ar fi întreruptoarele de circuit mici). Îndeplinește standardul IEC 61095. Contactorul BCH8 poate extinde funcțiile auxiliare de control, protecție și indicare. Contactorul modular BCH8 este un fel de dispozitiv de control utilizat pentru conectarea și deconectarea la distanță lungă a sarcinii inductive fără inducție sau scăzute, a cuptorului cu rezistență, a aparatelor de uz casnic și a sarcinii inductive scăzute similare, a motorului de uz casnic etc. Contactorul modular BCH8 este utilizat în principal în case, hoteluri, apartamente, clădiri de birouri, clădiri publice, centre comerciale, săli de sport și alte locuri pentru a realiza funcții de control automat.
(1) Dispozitivul de control analogic și digital are o structură nouă și un volum compact.
(2) Instalarea orbitală, modularizarea dimensiunilor, utilizarea în siguranță, pot fi combinate cu întrerupătoarele mici instalate în cutia de iluminat de control.
(3) Utilizarea materialelor de izolare de înaltă calitate îmbunătățește considerabil siguranța.
(4) Aspect frumos cu fereastra indicator de stare de lucru.
(5) Fără zgomot, potrivit pentru hoteluri, spitale și alte locuri.
Temperatura aerului ambiant: limita superioară a temperaturii aerului ambiant este de + 60 ℃, iar limita inferioară este - 5 ℃. Când contactorul AC este instalat în cutia de distribuție, distanțierele trebuie asamblate pe ambele părți pentru a facilita disiparea căldurii. Altitudine: Altitudinea locului de instalare nu trebuie să depășească 2000 m.
Condiții atmosferice: Când temperatura de instalare este + 60℃, umiditatea relativă a aerului nu depășește 50%. Umiditatea relativă mai mare poate fi permisă la temperaturi mai scăzute, cum ar fi + 20℃ până la 90%. Trebuie luate măsuri speciale pentru condensul ocazional din cauza schimbărilor de temperatură.
Gradul de poluare: gradul II.
Categoria de instalare: II.
Metoda de instalare: pentru instalare se folosește șina de ghidare de tip TH35-7.5. Nu există impact și vibrații semnificative la locul de instalare. Este instalat vertical. Înclinarea dintre suprafața de instalare și orice direcție nu este mai mare de 5 grade.
Sistemul de cote
A) Sistem de lucru de opt ore: Acest sistem de lucru este sistemul de lucru de bază. Curentul de încălzire a aerului liber convenit Ith al Contactorului Modular este determinat de acest sistem de lucru.
B) Sistem de lucru periodic intermitent: Frecvența de funcționare a contactorului AC este de 30 de ori/h și factorul de sarcină este de 40%.
Condiție de acțiune (operare).
În intervalul de temperatură a aerului ambiant de – 5 + 60 ℃, atunci când bobina de aspirație a contactorului este aplicată cu o cotă pentru a controla tensiunea de alimentare Us, astfel încât să o încălziți la o stare stabilă, contactorul ar trebui să fie închis în mod fiabil la orice tensiune în intervalul (85%~110%) Us și eliberat și deconectat între 75% și 20% din tensiunea nominală de alimentare de control Us.
Durata de viață a produsului
Durată de viață mecanică: Durata de viață mecanică a contactorului modular nu este mai mică de 1 milion de ori.
Durata de viață electrică: Durata de viață electrică a contactorului analogic nu este mai mică de 100.000 de ori.
Înainte de instalare, datele tehnice ale contactorului modular (cum ar fi tensiunea nominală, curentul, frecvența de operare etc.) trebuie verificate.
La instalare, acesta trebuie instalat conform condițiilor stipulate. Borna A1 a bobinei contactorului trebuie să fie orientată în sus și să se conformeze obiceiurilor vizuale ale oamenilor.
Contactoarele cu plăci de montaj metalice trebuie să fie împământate corespunzător.
Șurubul terminalului trebuie strâns. După verificarea conexiunii corecte, contactul principal trebuie deconectat de mai multe ori înainte de a putea fi pus în funcțiune.
Dacă se găsește zgomot anormal la utilizarea Contactoarelor modulare, este posibil să fie murdărie pe suprafața stâlpului a miezului de fier, vă rugăm să ștergeți suprafața stâlpului.
La utilizarea Contactorului modular, toate părțile produsului trebuie inspectate în mod regulat. Părțile mobile nu trebuie blocate și elementele de fixare nu trebuie slăbite. Dacă piesele sunt deteriorate, acestea trebuie înlocuite la timp.
Contactorul modular BCH8 poate fi utilizat în controlul circuitului de iluminat la scară largă, controlul apei calde publice, controlul sursei de energie geotermală, controlul automat al rulării perdelei, controlul motoarelor mici și alte domenii.
În regulă. În locuri publice mari, cum ar fi hoteluri, hoteluri, stații, spitale și clădiri de birouri, toate tipurile de echipamente electrice pot fi controlate eficient, care pot fi utilizate ca cea mai bună unitate de execuție terminală a sistemului de clădire inteligentă. Bucăți.
Banca, Industrie și Comerț, Fiscalitate, Telecomunicații, Spital, Poștă, Biroul Finanțe, Biroul Muncii, Biroul Personalului, Biroul Securității Sociale, Ghișeul unic al Guvernului, Asigurări, Administrarea vehiculelor, Transport Industrii de servicii Windows, cum ar fi biroul administrativ, consulat, intrare-ieșire, vamă, birou de inspecție și carantină, centru de prevenire și control al bolilor, birou de supraveghere tehnică, centru de servicii clienți de produse etc.
1. Înainte de instalare, verificați dacă contactorul modular este în conformitate cu domeniul de utilizare și condițiile normale de lucru.
2. Modul de conectare al contactorului BCH8 ar trebui să fie corect.
3. Contactorul modular BCH8 ar trebui să strângă șurubul de conectare la cablare.
