Întrerupător cu carcasă turnată NDM1

Domeniul de aplicare

XUCKY NDM1 Molded Case Circuit Breaker (NDM1, denumit în continuare MCCB), sunt întreruptoare noi care au fost proiectate și dezvoltate de companie folosind tehnologie internațională avansată. Întreruptoarele de circuit au următoarele caracteristici: dimensiune compactă, capacitate mare de rupere, distanță scurtă de arc și rezistente la vibrații, sunt produse ideale aplicate pe uscat sau pe nave. Tensiunea nominală de izolație a întreruptorului este de 800V (500V pentru NDM1-63), este potrivit pentru rețeaua de distribuție AC 50Hz / 60Hz, tensiunea nominală de lucru de 690V și curentul nominal de 1250A, pentru a distribui puterea și a proteja circuitul și puterea. echipamentul să nu fie deteriorat cauzat de suprasarcină, scurtcircuit, subtensiune și alte defecțiuni. De asemenea, pentru protectie conversia nefrecventa a circuitelor si pornirea nefrecventa a motorului si suprasarcina, scurtcircuit, subtensiune. Întrerupătorul NDM1 poate fi montat vertical (în poziție verticală) sau orizontal (transversal).

NDM1 MCCB este potrivit pentru izolare, iar simbolul este „ ”.

Întrerupătorul de circuit cu carcasă turnată NDM1 îndeplinește standardul: GB14048.2 „Aparatură de joasă tensiune și echipamente de control, Partea 2: întrerupătoare”.

Model și sens

Nota:

În funcție de pol, acesta clasifică patru tipuri:

Tip A: N-pol fără componente de eliberare la supracurent, iar N-polul a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri;

Tip B: pol N fără componente de declanșare a supracurentului, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip C: pol N fixat cu componente de declanșare la supracurent, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip D: pol N fixat cu componente de declanșare la supracurent, iar polul N a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri.

Întrerupător pentru distribuție fără cod, întrerupător pentru protecție motor cu 2

Fără cod pentru operare directă cu mâner; P pentru operare electrică; Z pentru rotirea mânerului.

Clasificare în funcție de curentul nominal al declanșării la supracurent:

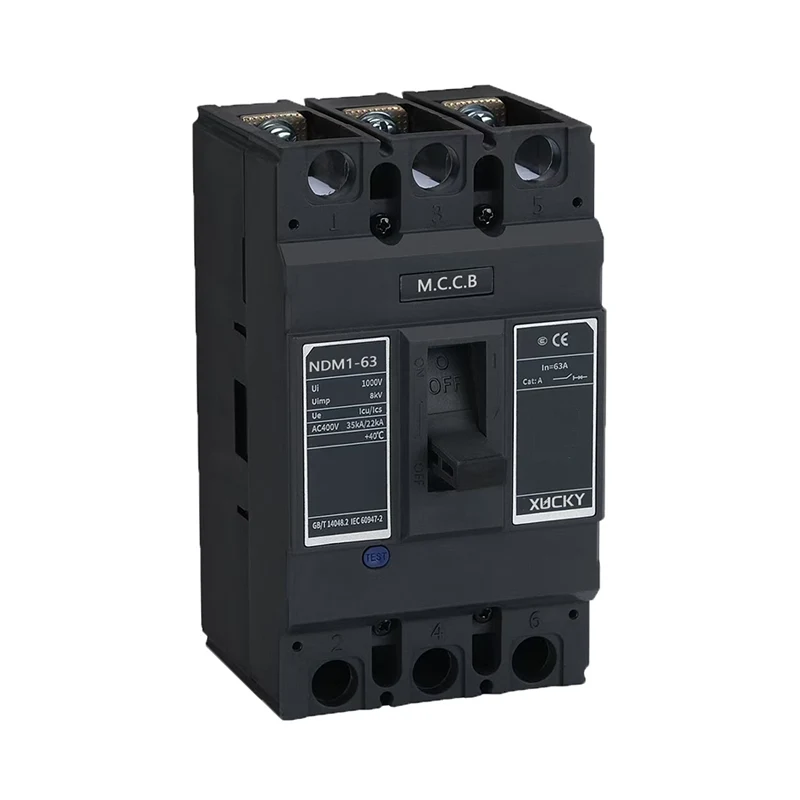

NDM1-63 MCCB are nouă: 6,10,16,20,25,32,40,50,63 A;

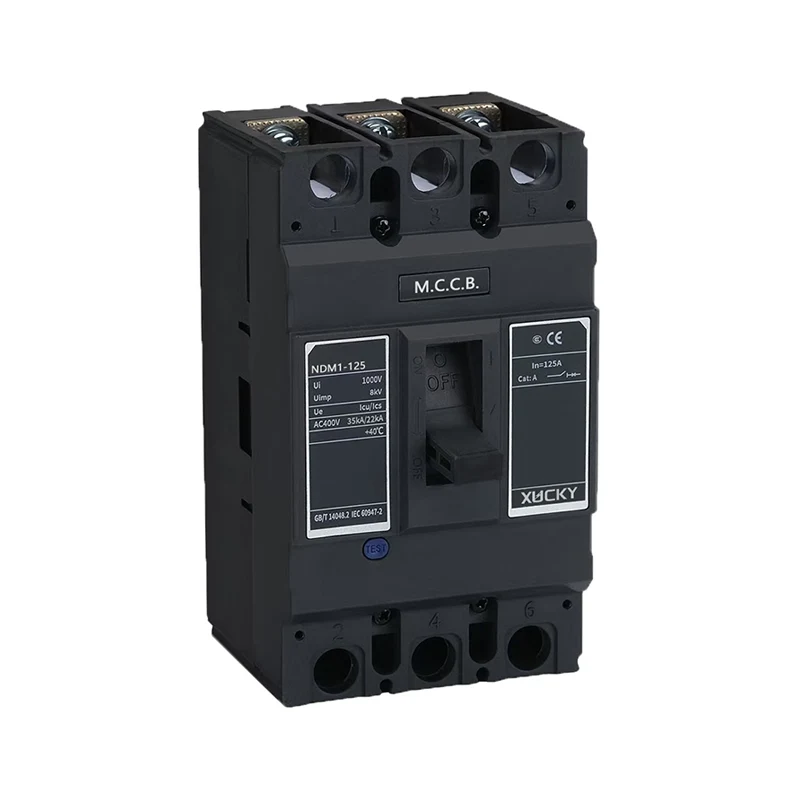

NDM1-125 MCCB are unsprezece: 16,20,25,32,40,50,63,80,100,125 A;

NDM1-160 MCCB are nouă: 32,40,50,63,80,100,125,160 A;

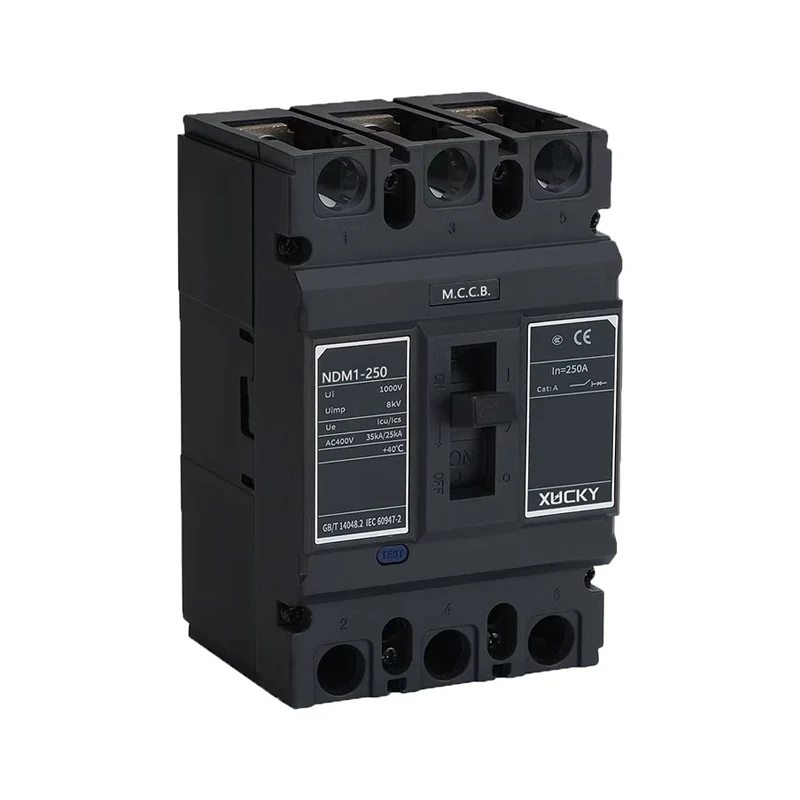

NDM1-250 MCCB are șapte: 125,140,160,180,200,225,250 A;

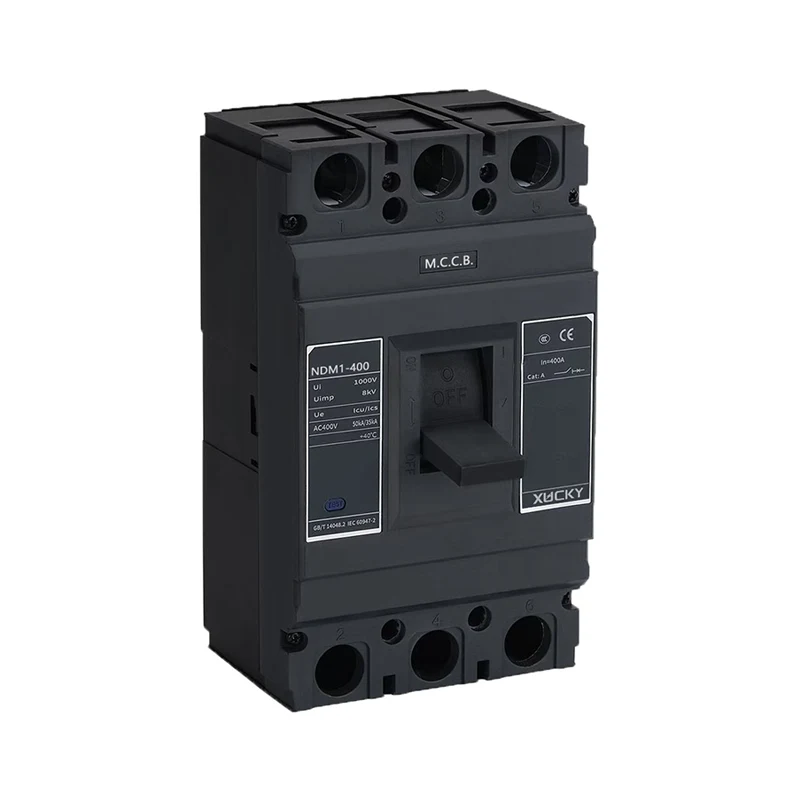

NDM1-400 MCCB are cinci: 225.250.315.350.400 A;

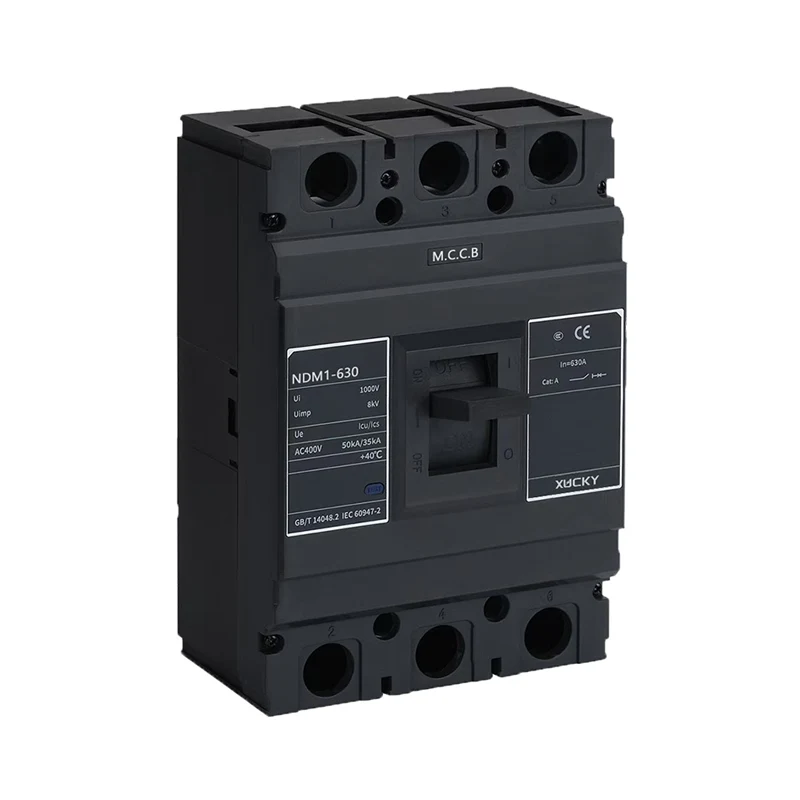

NDM1-630 MCCB are trei: 400.500.630 A;

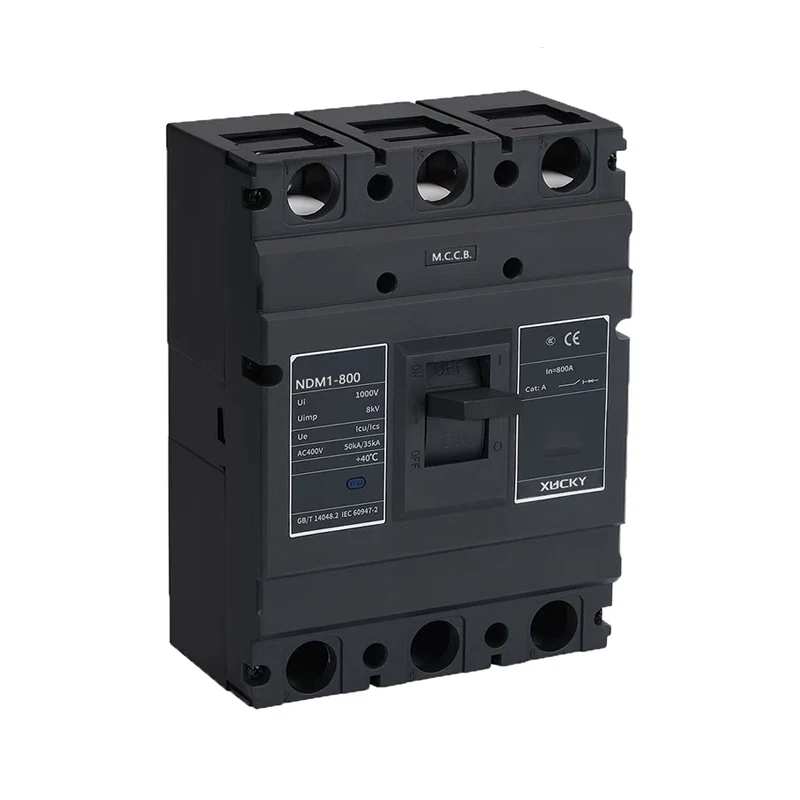

NDM1-800 MCCB are trei: 630.700.800A;

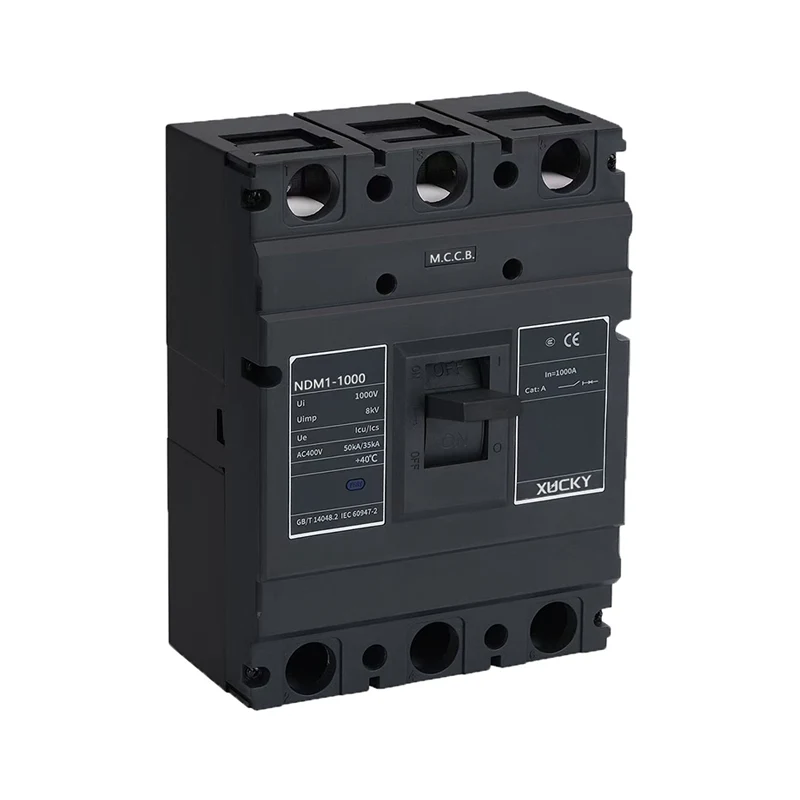

NDM1-1000 MCCB are două: 800,1000A.

Notă: 6A are doar tip electromagnetic (instantaneu), specificații nu sunt recomandate.

Conform metodei de cablare: cablare în fața plăcii, cablare pe spatele plăcii, tipul de inserție al plăcii.

Conform modelului de eliberare la supracurent: tip termodinamic-electromagnetic (dublu), tip electromagnetic (instantaneu).

Dupa tinuta are doua tipuri: cu sau fara tinuta.

Ținuta include accesorii interioare și accesorii exterioare: Accesoriile interioare au declanșare în șunt, declanșare sub tensiune, contact auxiliar și contact de alarmă. Accesoriile exterioare sunt mecanismul de funcționare a mânerului de întoarcere, mecanismul de funcționare cu motor și așa mai departe.

În funcție de capacitatea de rupere: tip de rupere L-standard; Tip de rupere mare M-secunda; H-tip de rupere mare

Condiții normale de funcționare

■ Temperatura aerului ambiant: -5℃~+40℃, iar temperatura medie în 24h este sub +35℃.

■ Altitudine: Altitudinea locului de instalare nu este mai mare de 2000 m.

■ Condiții atmosferice: umiditatea relativă a aerului la cea mai mare temperatură +40℃ nu este mai mare de 50%; La temperaturi scăzute poate avea umiditate relativă mai mare. Umiditatea relativă medie maximă este de 90%, în timp ce temperatura minimă medie lunară este de +25℃ și luați în considerare schimbările de temperatură ale produsului de pe suprafața gelului.

■ Gradul de poluare: 3.

Principalii parametri tehnici

Principalul indice tehnic

1, valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este 10In±20%, NDM1-1000 este 7In±20%; Valoarea setată a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este 12In ± 20%.

2, Valoarea nominală a întreruptorului din tabelul 2.

3, La temperatura ambiantă de +40 ℃, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent de distribuție prezentate în tabelul 3, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent de protecție a motorului prezentate în tabelul 4.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru distribuția energiei atunci când fiecare pol este pornit în același timp

Valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este de 10In±20%, iar valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este de 12In±20%.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru protecția motorului atunci când fiecare pol este pornit în același timp

Tabelul factorilor de reducere a schimbărilor de temperatură

Contur și dimensiuni de instalare

NDM1-63、 125、1 60、250 Contur și dimensiunea de instalare a cablajului în fața plăcii

NDM1-400、 630、 800、 1000 Contur și dimensiunea de instalare a cablajului în fața plăcii

Accesorii pentru întreruptoare

1. Accesoriu intern al întreruptoarelor

1.1 Declanșare șunt

Tensiunea nominală de alimentare de control a declanșatorului șunt: AC50Hz, 230V, 400; DC110V, 220V, 24V; Când între 70% ~ 110%, poate întrerupe întrerupătorul în mod fiabil.

Când tensiunea nominală de alimentare de control a declanșatorului șunt este DC24V, lungimea maximă a firului de cupru trebuie să îndeplinească următoarele cerințe

Dacă cerințele din tabelul de mai sus nu sunt îndeplinite, se recomandă proiectarea circuitului de comandă a declanșării în șunt folosind următoarea figură

1.2 Declanșare de subtensiune

Când tensiunea de alimentare scade la tensiunea nominală de eliberare sub tensiune de 70% până la 35% din interval, întrerupătorul de circuit de eliberare sub tensiune întrerupe fiabil; atunci când tensiunea de alimentare este sub tensiunea nominală de declanșare de subtensiune 35%, eliberare de subtensiune pentru a preveni închiderea întreruptorului; când tensiunea de alimentare este mai mare de 85% din tensiunea nominală a declanșatorului de subtensiune, declanșatorul de subtensiune asigură că întrerupătorul este închis. Declanșatoarele de subtensiune sunt evaluate la AC50Hz, 230V, 400V.

Notă specială: Întrerupătorul cu declanșare de subtensiune, numai în subtensiune cu tensiune nominală, care se poate deschide și închide normal.

1.3 Lansare dedicată contorului preplătit

Tensiunea nominală de operare Ue a contorului preplătit este AC230/50Hz, poate funcționa normal în intervalul (65% ~ 110%) Ue. Când Ctrl este întrerupt, întrerupătorul va întârzia 0,5s ~ 2s pentru a se deschide. Schema de conectare a contorului preplătit eliberare dedicată

1.4 Valoarea nominală a contactelor auxiliare și a contactelor de alarmă din Tabelul 5

o. Contact auxiliar

b. Contact de alarmă

Contactele de alarmă nu acționează când întrerupătorul de circuit se deschide și se închide normal, contactele de alarmă comută între deschiderea normală și închiderea normală numai după declanșarea liberă sau declanșarea defecțiunii.

2. Accesoriu extern pentru întrerupătoare

2.1 Mecanismul de acționare a motorului. Valoarea nominală și codul sunt prezentate în Tabelul 6.

NOTĂ: După declanșarea întreruptorului cu mecanism electric de acționare, mecanismul electric de acționare trebuie să facă din nou catarama întreruptorului, apoi se poate închide.

Exemplu: NDM1-63/ 33102 63A înseamnă întrerupător de circuit cu carcasă turnată de tip NDM1, curentul nominal al cadru este de 63A, capacitatea de întrerupere este de tip standard, funcționare cu mâner, 3 poli, declanșare dublă, cu declanșare, pentru protecția motorului, curentul nominal este de 63A .

Selectarea, instalarea, utilizarea trebuie să fie în concordanță cu manualul produsului sau cu standardele naționale relevante.

Notă: Tipul N-pol al întreruptorului 4P este împărțit în tip A, tip B, care nu este specificat implicit la tip B.
