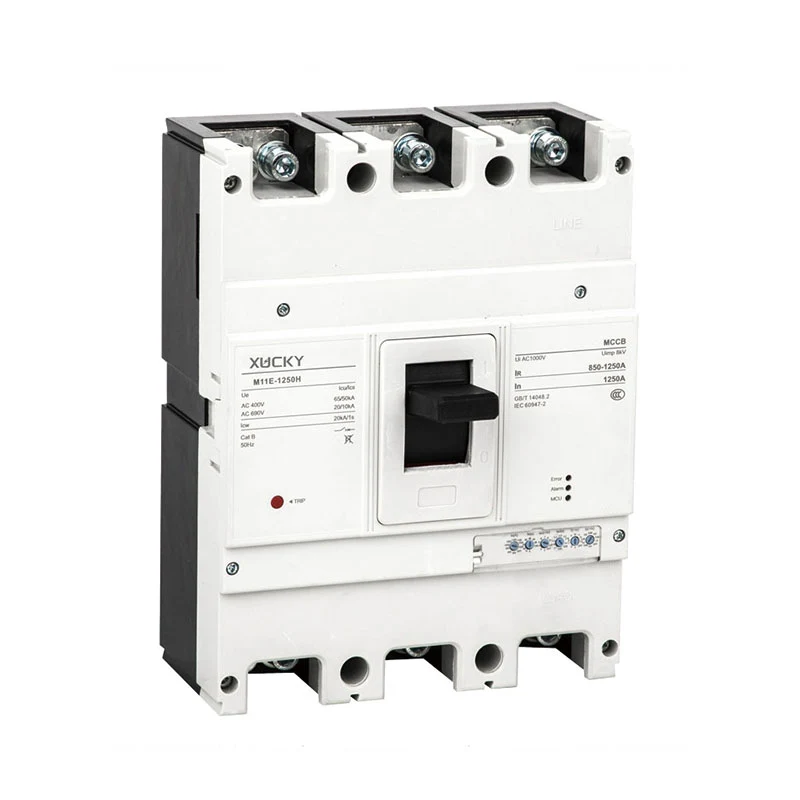

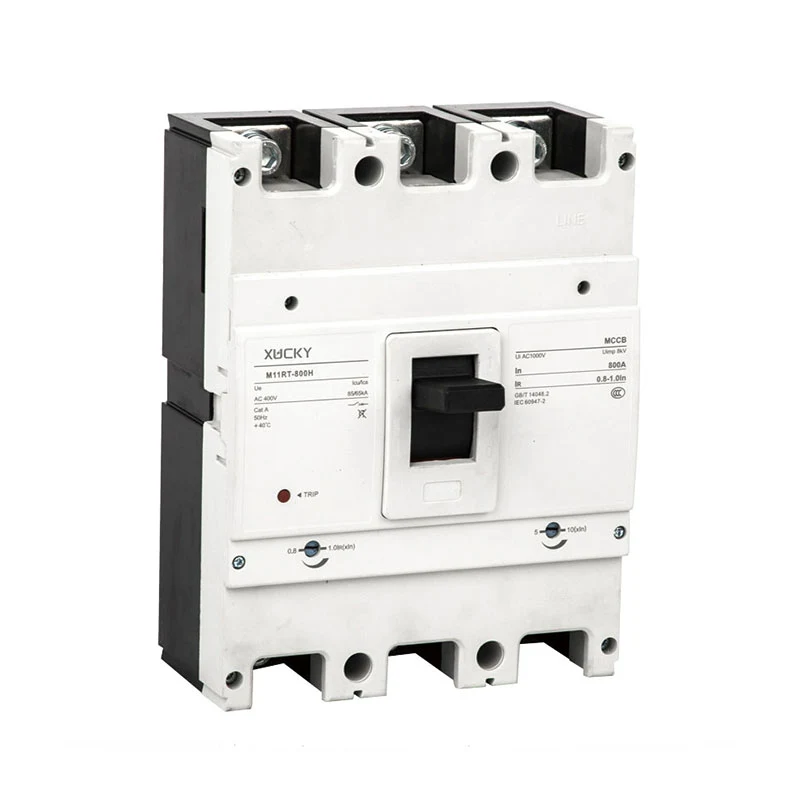

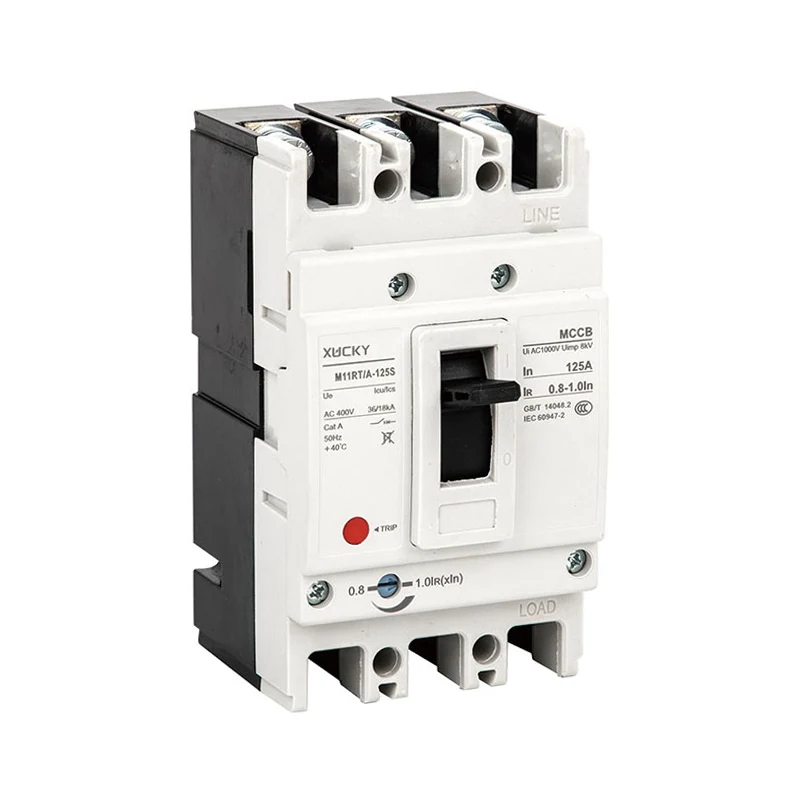

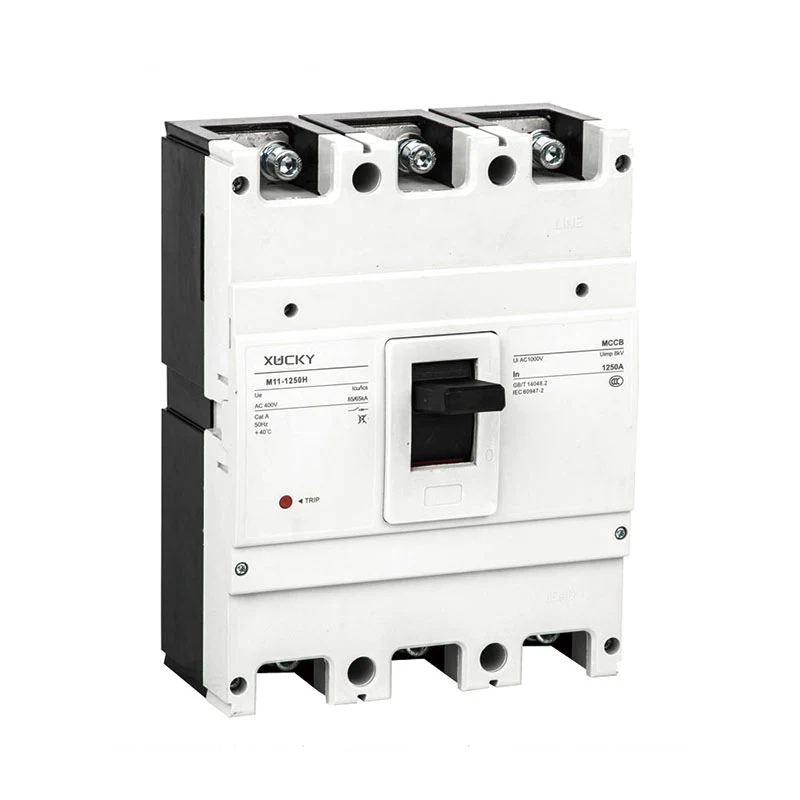

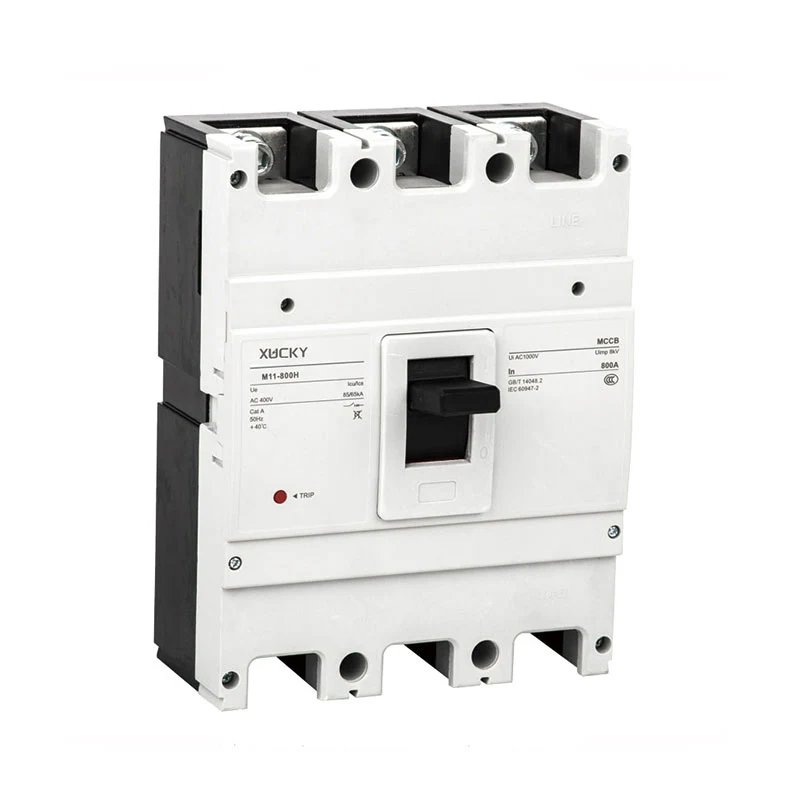

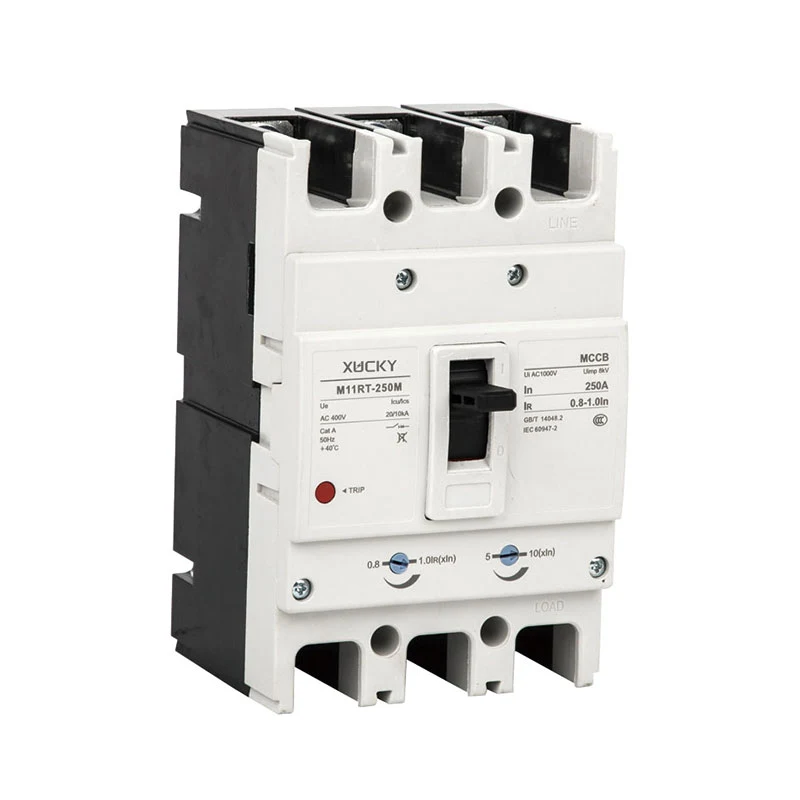

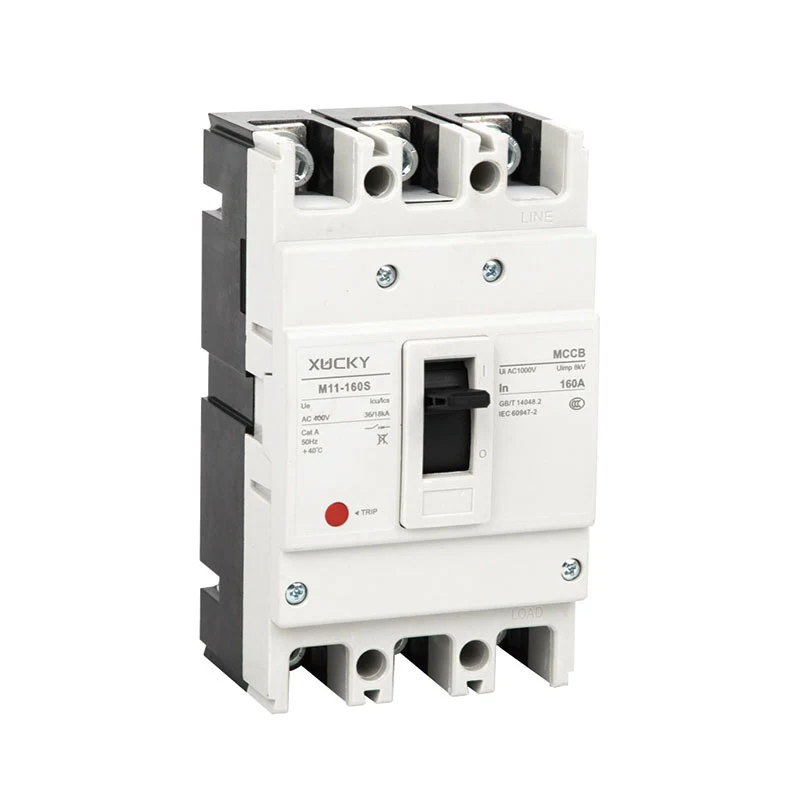

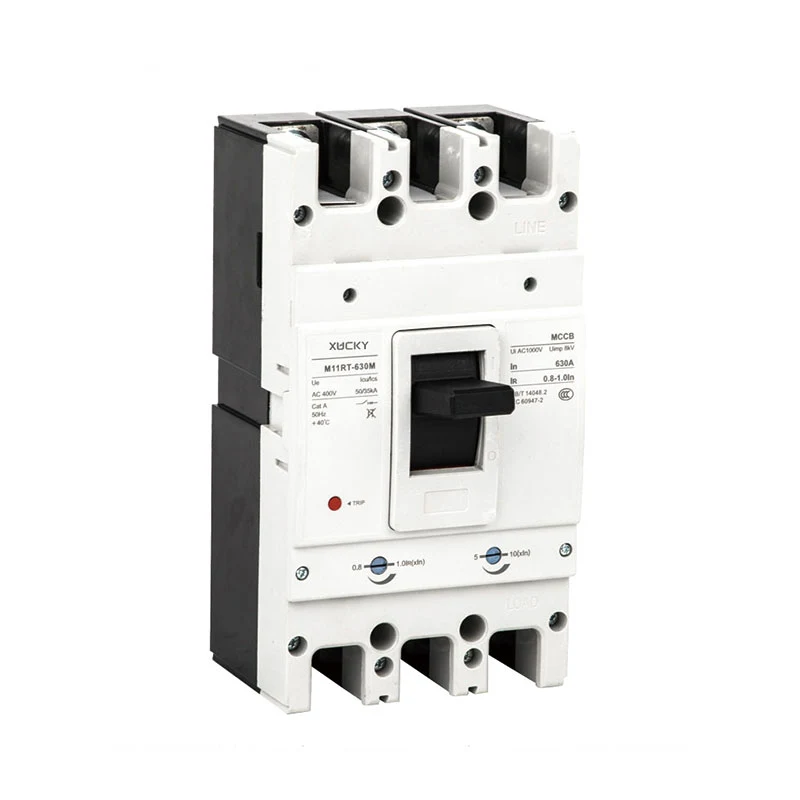

M11 întrerupător electronic cu carcasă turnată

China XUCKY Electric personalizat M11 Electronic Case Molded Circuit Breaker sunt noi întreruptoare de circuit modernizate, cercetate și dezvoltate de companie, combinate cu avantajele produselor internaționale similare și cererea piețelor interne și internaționale.

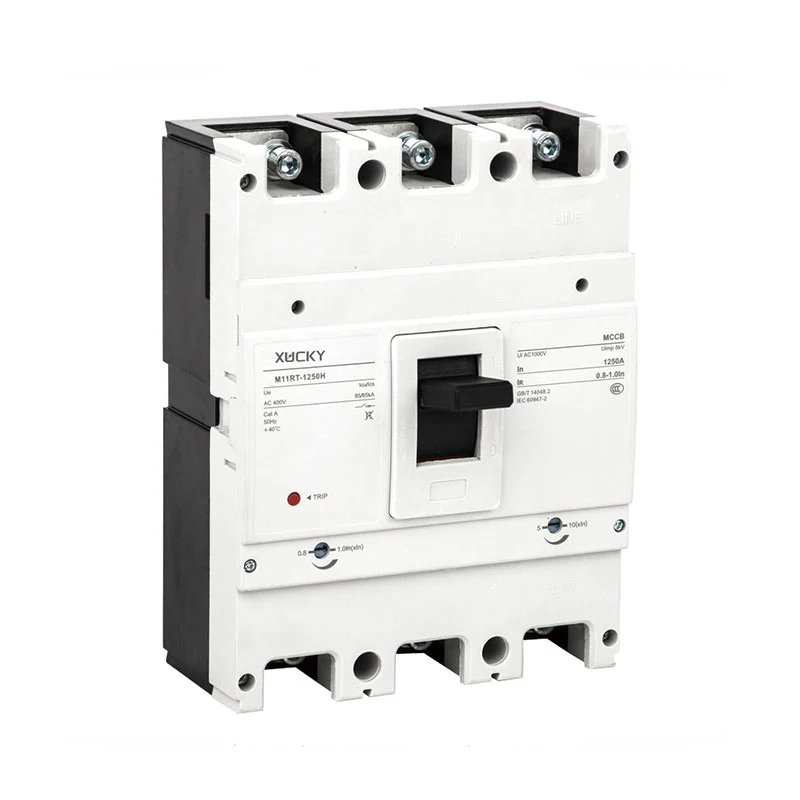

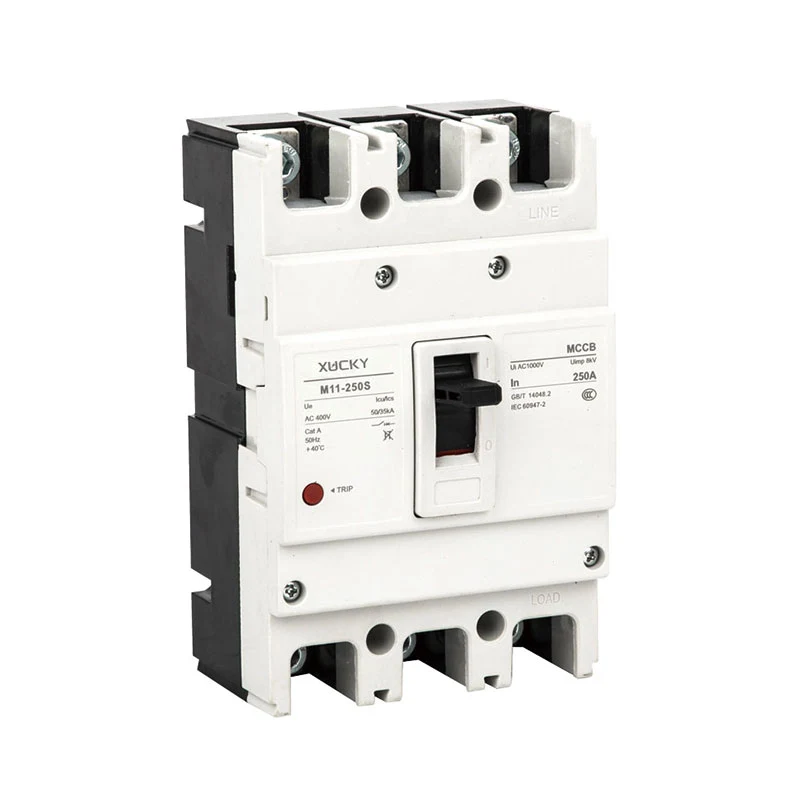

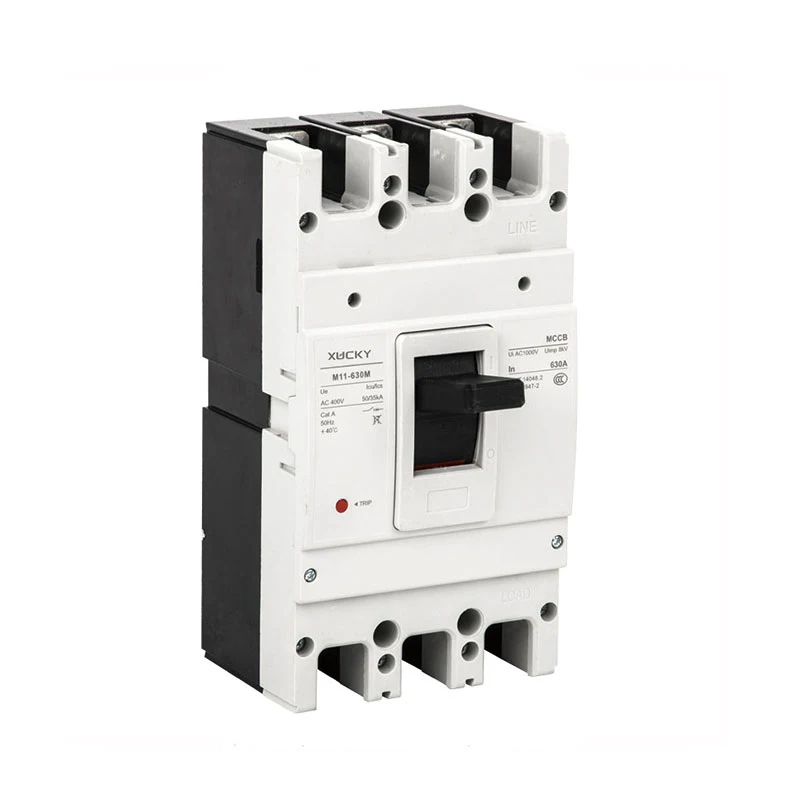

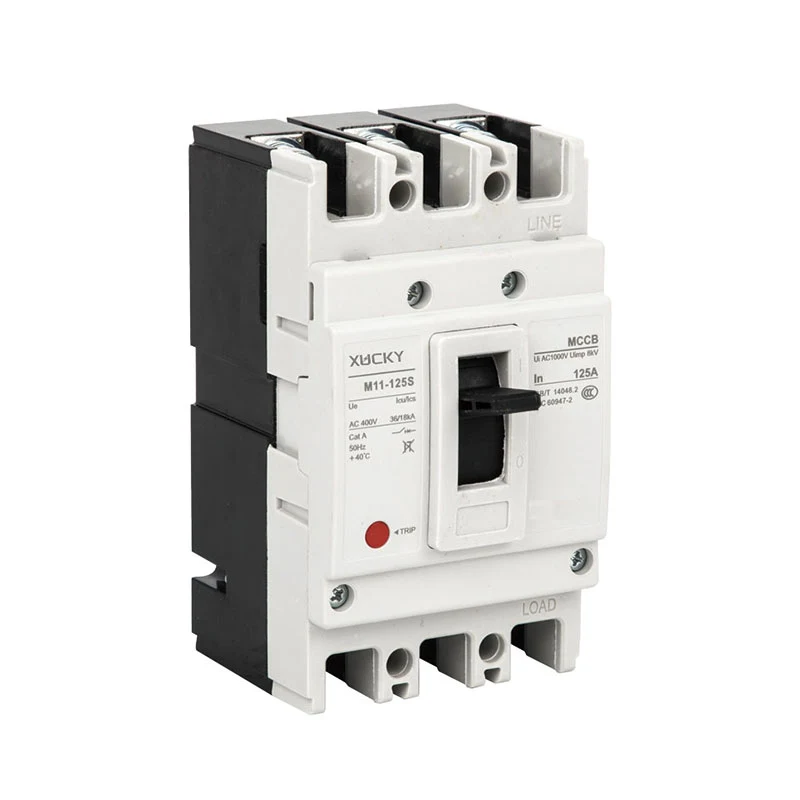

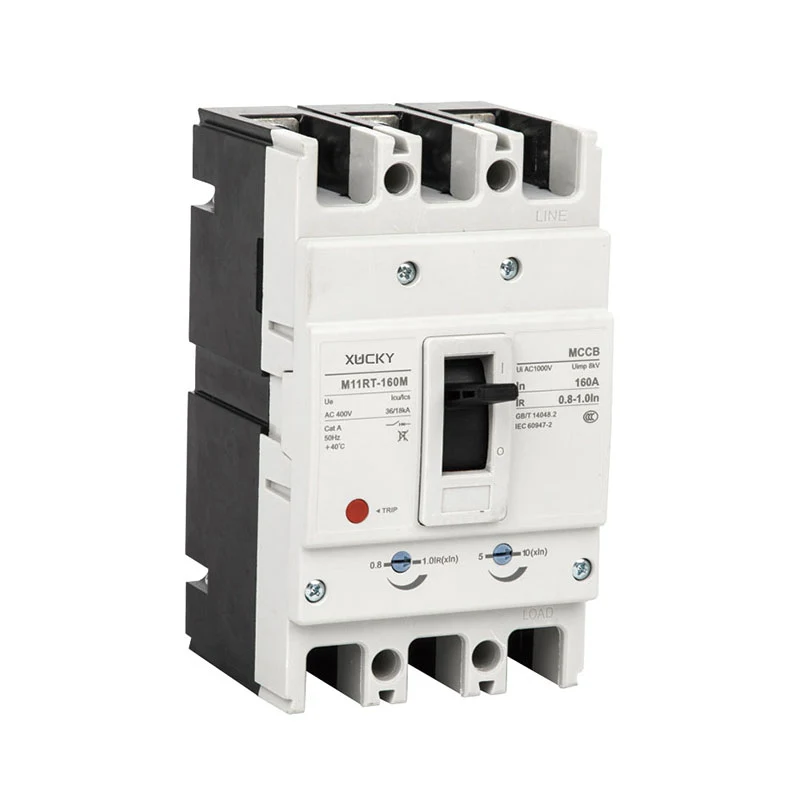

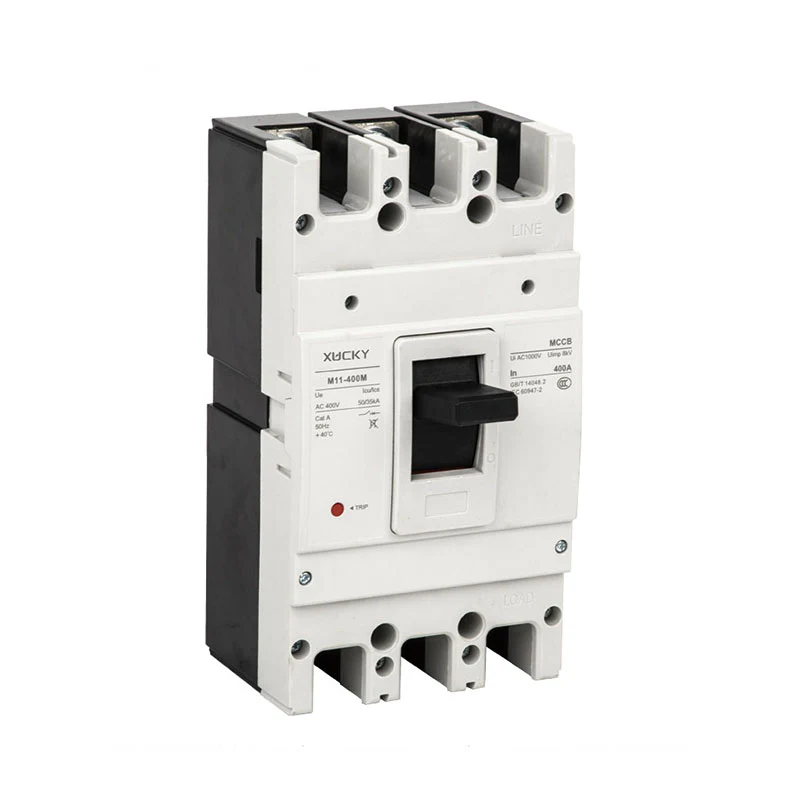

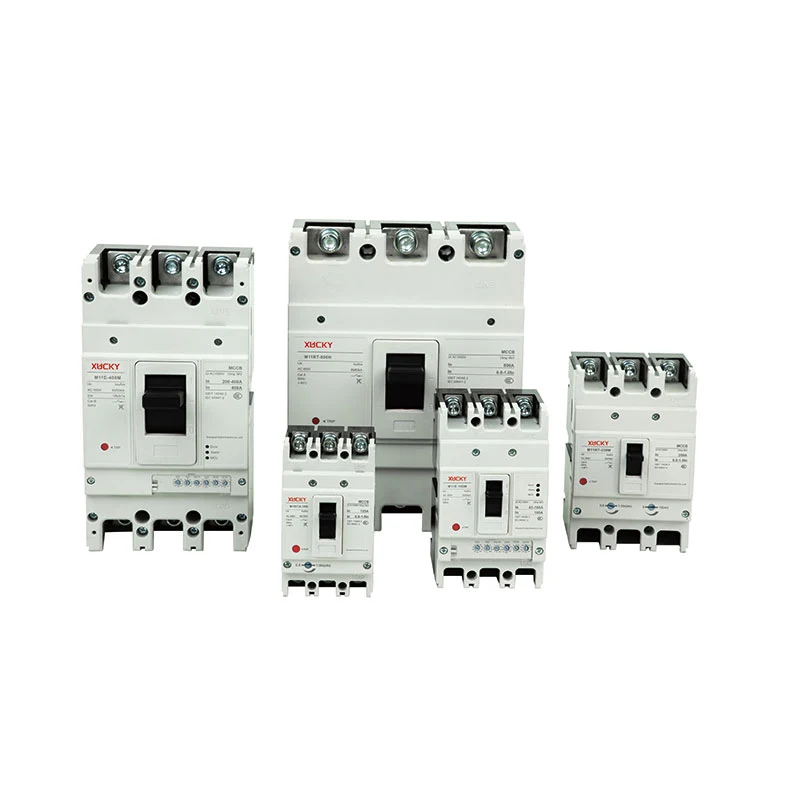

Serii de întreruptoare M11, M11LY, M11RT, M11E și M11EL sunt întreruptoare de circuit noi actualizate, cercetate și dezvoltate de companie, combinate cu avantajele produselor internaționale similare și cererea piețelor interne și internaționale.

Cu tensiune de izolație de până la 1000V, întrerupătorul este aplicabil pentru sistemele de distribuție de AC50Hz, tensiune nominală de lucru 690V și curent nominal de lucru de la 10A-1250A, utilizat pentru distribuirea energiei electrice, protejarea circuitelor și echipamentelor de alimentare împotriva suprasarcinii, scurtcircuitului, sub tensiune și așa mai departe, poate fi folosit și pentru pornirea rar a motorului și pentru a-l proteja de suprasarcină, scurtcircuit sau subtensiune.

Este prezentat cu dimensiuni mici, rupere mare, flashover scurt, etc., este produsul ideal pentru utilizatori. Poate fi instalat vertical sau orizontal.

Întrerupătorul de circuit turnat DC seria M11DC (denumit în continuare întrerupător de circuit) este potrivit pentru sistemele DC cu tensiune nominală de până la 1000V DC și curent nominal 10~800A, utilizat pentru distribuirea energiei electrice, protejarea circuitelor și echipamentelor de alimentare împotriva suprasarcină, scurtcircuit și așa mai departe.

Produsele pot fi alimentate cu fire de sus și de jos și nu prezintă polaritate.

Este în conformitate cu standardele IEC 60947-2, GB14048.2 etc.

Caracteristicile produsului

Caracteristica 1: capacitatea de limitare a curentului

Limitarea curentului se referă la limita creșterii curentului de scurtcircuit în buclă, iar în bucla protejată de M11, valoarea de vârf a curentului de scurtcircuit și energia I2t în circuit va fi mult mai mică decât valoarea prospectivă.

Contact fix în formă de U

Contactul fix unic în formă de U poate obține tehnologia de pre-rupere:

Așa-numita tehnologie de pre-rupere se referă la momentul în care curentul de scurtcircuit trece prin sistemul de contact, energia electrică generată de contactul fix în formă de U și contactul mobil se exclud reciproc. Cu cât curentul de scurtcircuit este mai mare, cu atât este mai mare respingerea forței electromotoare și este generată împreună cu curentul de scurtcircuit în același timp. Înainte de acțiunea de declanșare, forța de repulsie electrodinamică poate face separarea contactului fix și mobil, prin creșterea arcului pentru a crește rezistența echivalentă dintre ele pentru a atinge scopul de a suprima creșterea curentului de scurtcircuit.

Caracteristica 2: accesorii modulare

◆ Accesoriu: Pentru întreruptoarele automate din același cadru, acestea au dimensiuni uniforme, indiferent de capacitatea de întrerupere și curentul nominal; Accesoriu: Utilizatorii pot liber

◆ alegeți și extindeți funcțiile întreruptoarelor în funcție de nevoile acestora

◆ Accesoriile modulare au funcție de izolație, care este ușoară pentru operarea și instalarea liniei fierbinți.

Caracteristica 3: cadru miniaturizat

5 dimensiuni de cadru: tip 125, tip 160, tip 250, tip 630, tip 800, tip 1250

Curentul nominal al seriei M11 10A~1250A

Caracteristica 4: dispozitiv de respingere a contactului (tehnologie brevetată)

Schema tehnică adoptată de invenție este:

După cum se arată în figura 1, noul dispozitiv de contact este format în principal din contact fix, contact mobil, arbore 1, arbore 2, arbore 3 și arcuri;

Când întrerupătorul este în stare închis, arborele 2 acționează pe partea dreaptă a unghiului arcului; Când întrerupătorul de circuit are un curent de defect mare, contactul în mișcare va fi supus repulsiunii electrice generate de curentul însuși și se va roti cu centrul arborelui 1, când arborele 2 se rotește până la vârful unghiului arcului cu contactul mobil. , face contact în mișcare să se rotească rapid în sus și întrerupe rapid circuitul la reacția arcului, a îmbunătățit capacitatea de rupere a produsului prin optimizarea structurii de contact.

Caracteristica 5: inteligență

Comunicarea în rețea este mai convenabilă. Accesează la sistemul de comunicații Modbus prin conexiune dedicată. M11E / M11EL cu funcție de comunicare pot selecta accesorii de monitorizare pentru a realiza afișarea ușii, citirea, setarea și controlul.

Caracteristică: sistem modular de stingere a arcului

Caracteristica 7: unificare

Cele șase serii de M11, M11LY, M11DC, M11RT, M11E și M11EL sub aceeași dimensiune a cadrului au aceleași dimensiuni, dimensiuni de instalare și stil de aspect, care este un design complet unificat.

Condiții de mediu și de instalare

◆ Altitudine până la 2000m;

◆ Temperatura mediului ambiant ar trebui să fie între -5℃ și +40℃ (+45℃ pentru produsele marine);

◆ Poate rezista la efectul aerului umed;

◆ Poate rezista la efectul mucegaiurilor;

◆ Poate rezista la efectul radiațiilor nucleare;

◆ Înclinarea maximă este de 22,5℃.

◆ Poate funcționa în mod fiabil atunci când nava este supusă la vibrații normale;

◆ poate funcționa în continuare fiabil dacă produsul este supus cutremurului (4g).

◆ Locuri în care mediul înconjurător nu prezintă pericol de explozie și departe de gaze sau praf conductiv care ar eroda metalul sau ar distruge izolația;

◆ Țineți departe de ploaie sau zăpadă.

Componentele întreruptorului

Ghid de alegere a modelului

● Întrerupătorul poate fi echipat cu declanșare de subtensiune, declanșare shunt, contacte auxiliare, contacte de alarmă, mecanism electric de acționare, mâner rotativ de acționare și alte accesorii.

● Întrerupătorul are funcții de protecție de suprasarcină întârziere lungă, scurtcircuit scurt întârziere și protecție instantanee la scurtcircuit, utilizatorul poate seta caracteristicile de protecție necesare (utilizatorul trebuie doar să opereze comutatorul DIP pentru setările parametrilor funcției de protecție).

● Întrerupătorul are funcții de defect de pământ și de protecție termică analogică, indicație de supracurent de indicare pre-alarmă, indicație de curent de sarcină, tehnologie digitală de analiză a curentului și poate atinge un nivel mai ridicat de protecție.

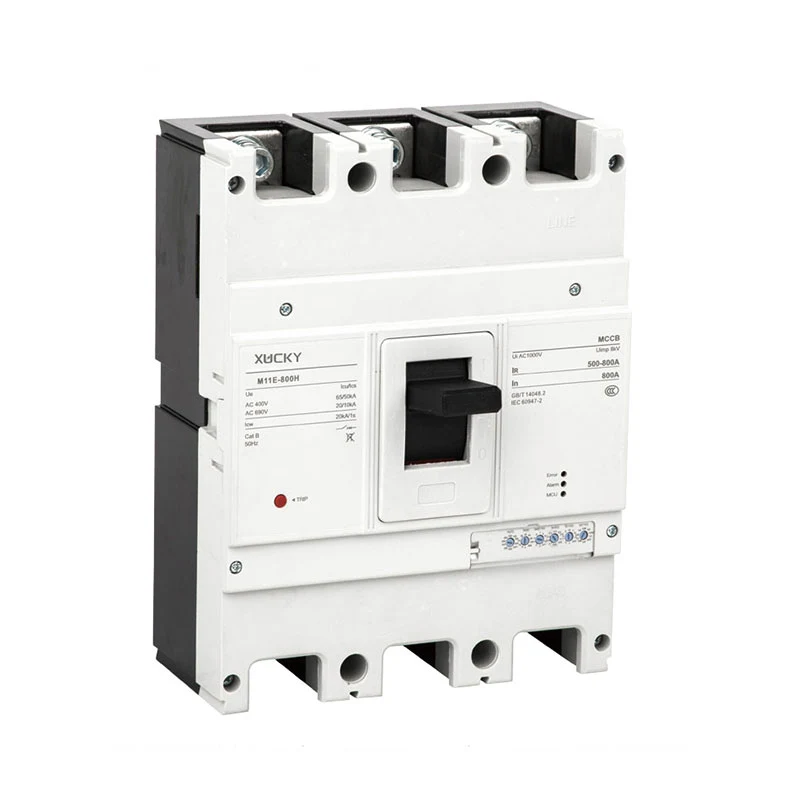

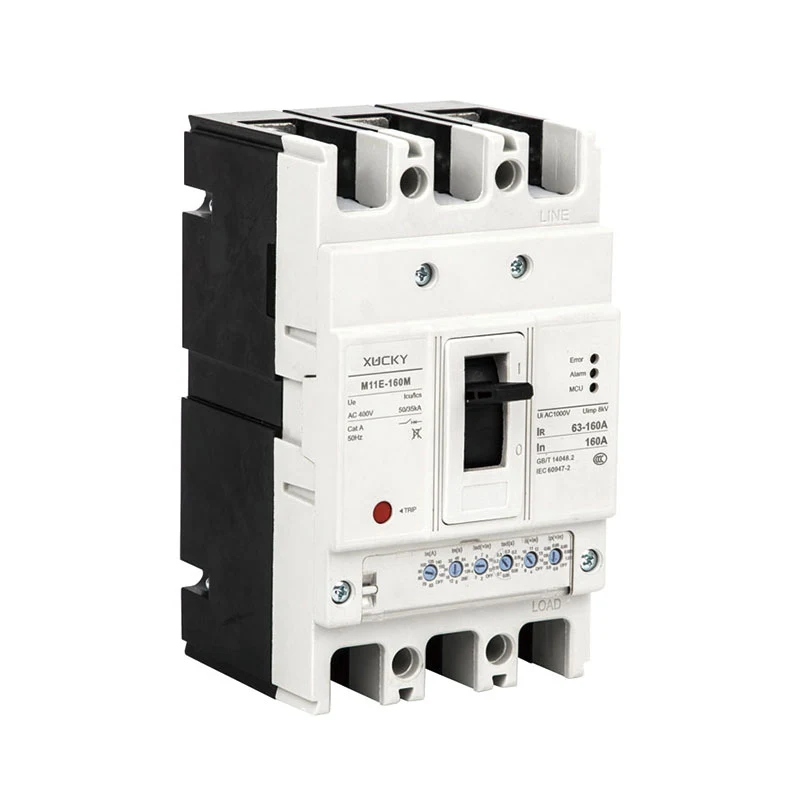

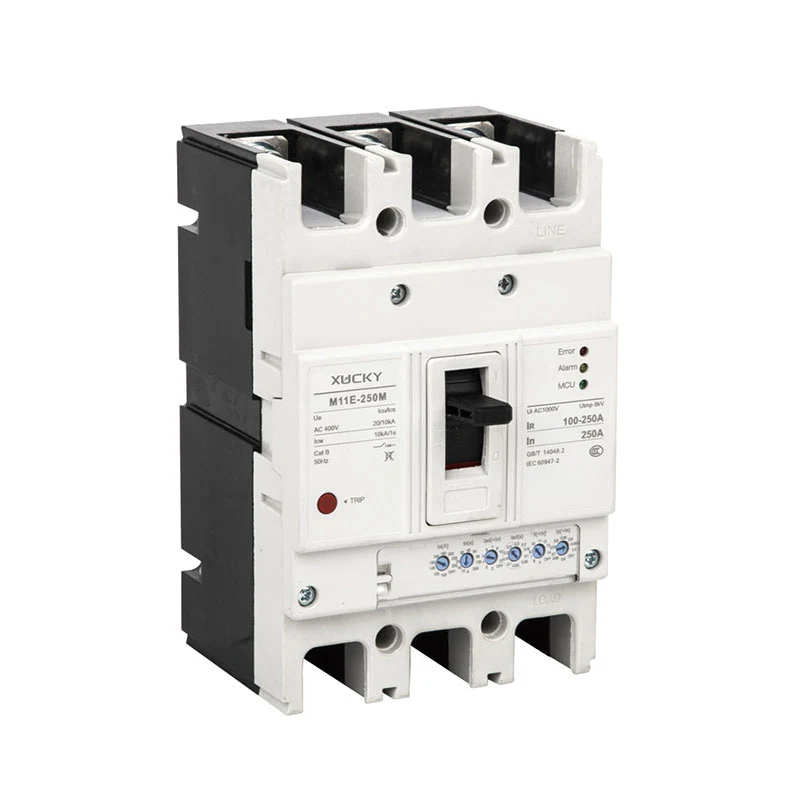

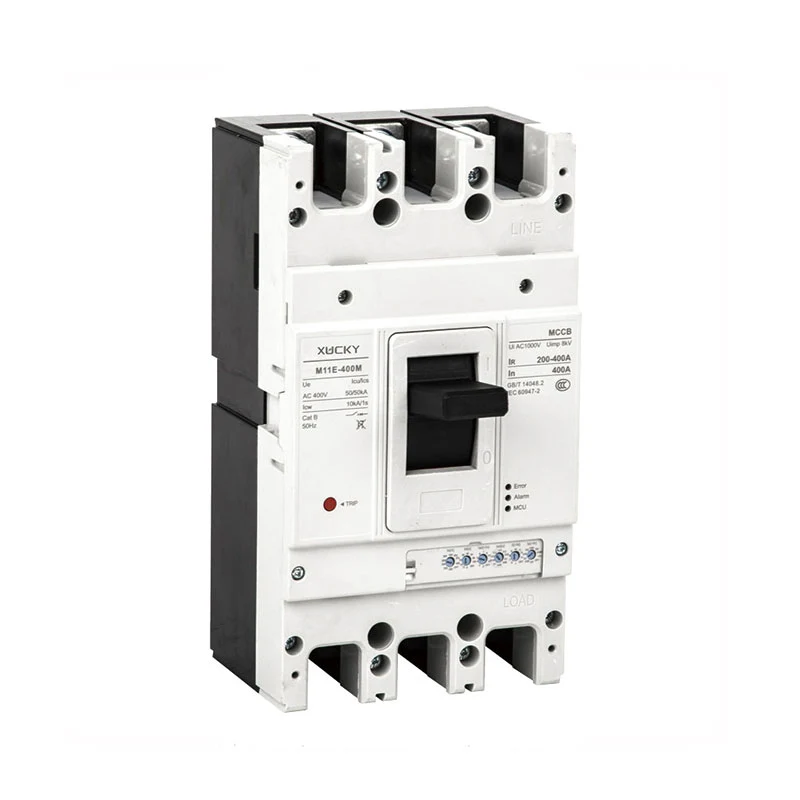

M11E Fișă tehnică MCCB tip electronic
Curentul cadru (A)		160	250	400	630	1250
Model		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Numărul de pol		3, 4	3, 4	3, 4	3, 4	3, 4
Curent nominal (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400.300-630	400-800.800-1250
Tensiune nominală (V)		AC400V
Tensiunea nominală de izolație (V)		AC1000V
Capacitate de întrerupere în scurtcircuit(KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Numărul ciclului de operare	Durata de viata electrica	1500	1000	1000	1000	1000
	Durata de viata mecanica	7000	7000	4000	4000	4000
Contur dim(mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Greutate (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Dispozitiv de operare electric (MD)		●
Mâner de operare de conducere extern		●
Eliberare automată		Tip electronic

Descrierea panoului și a funcției

Panou inteligent de eliberare

Butonul de reglare a panoului după cum urmează, pe rând

● IR(A) Isd(x IR) Ii(x IR)

● IR: Suprasarcină cu întârziere lungă de setare a declanșării curentului; Isd: Curent de setare a declanșării cu întârziere în scurtcircuit;

● Ii: Curent de reglare a declanșării instantanee în scurtcircuit;

Restul parametrilor sunt setați implicit din fabrică sau setați prin comunicare la distanță, după cum urmează

● tR: Timp de setare a întârzierii de supraîncărcare, implicit din fabrică: 60s;

● tsd: Timp de setare a întârzierii scurtcircuitului, implicit din fabrică: 0,1s;

● Ip: curent de setare pre-alarma de suprasarcină, implicit din fabrică: 0,85*IR;

Port de comunicare inteligent (COM)

Panou cu protecție împotriva curentului rezidual

Ce este un întrerupător cu carcasă turnată?

Întreruptoarele cu carcasă turnată (MCCB) sunt o componentă necesară a sistemelor electrice, oferind protecție la suprasarcină și protecție la scurtcircuit. În cele mai multe cazuri, MCCB-urile sunt instalate în placa principală de distribuție a energiei electrice a unei instalații, permițând oprirea cu ușurință a sistemului atunci când este necesar.

Care este diferența dintre un întrerupător MCCB și ICCB?

ICCB-urile sunt similare cu întreruptoarele cu carcasă turnată, dar spre deosebire de MCCB-urile, întreruptoarele cu carcasă izolate folosesc adesea un circuit electronic pentru a monitoriza curentul electric și un mecanism de energie stocată care este de obicei încărcat prin manipularea unui mâner de încărcare.

Care este diferența dintre MCCB și RCCB?

Un MCCB funcționează pe un mecanism magnetic termic, ceea ce înseamnă că este construit pentru a proteja atât împotriva suprasarcinii, cât și împotriva defecțiunilor de scurtcircuit. Un RCCB oferă doar protecție împotriva curenților reziduali sau a curentului de scurgere la pământ și este de obicei utilizat pentru a preveni șocurile de electricitate și alte pericole cauzate de curenții de defecțiune la pământ.

Pentru ce este folosit un MCCB?

Un întrerupător de circuit cu carcasă turnată (MCCB) este un tip de dispozitiv de protecție electrică care este utilizat pentru a proteja circuitul electric de curentul excesiv, care poate provoca suprasarcină sau scurtcircuit.
