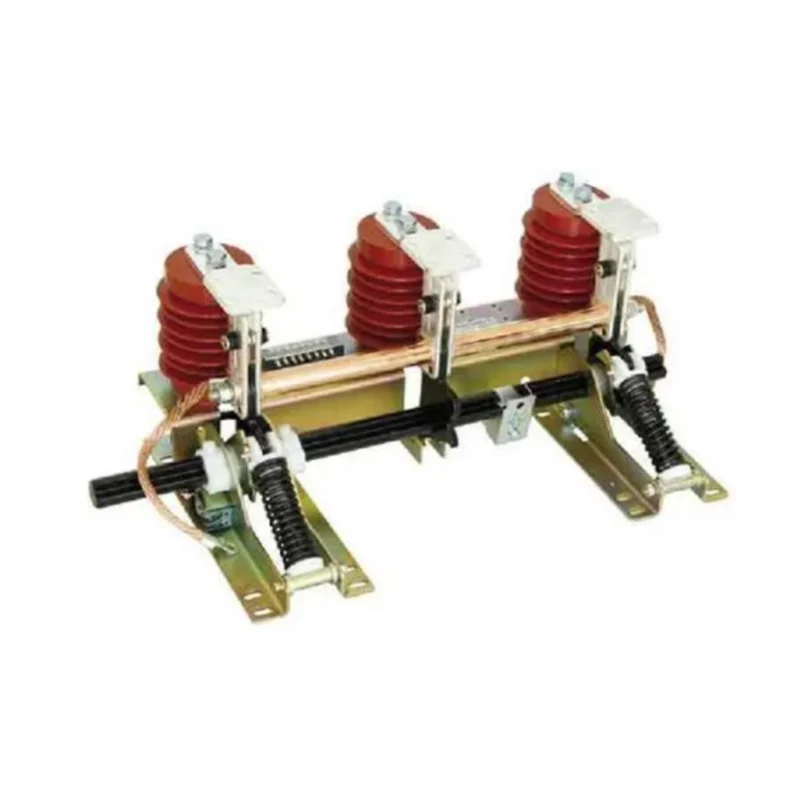

JN15-12 Întrerupător de împământare pentru interior

XUCKY Electric este un producător și furnizor de întrerupătoare de împământare pe scară largă în China. Suntem specializați în echipamente terminale electrice modulare de mulți ani. Produsele noastre au un avantaj de preț bun și acoperă cea mai mare parte a piețelor din America de Sud, Orientul Mijlociu, Africa, Asia de Sud-Est. Așteptăm cu nerăbdare să devenim partenerul dumneavoastră pe termen lung în China. Întrerupătorul de împământare interioară JN15-12 este un design nou, care este îmbunătățit pe tipul ESI, potrivit cu sistem de alimentare electrică cu suport 3-I2KV, trifazat, AC 50I60IHz, cu diferite tipuri de aparate de distribuție HV și ca protecție la împământare. Este în conformitate cu standardele GB1985-2004 și IEC129.

Trimite o anchetă

Descriere produs

Definiția produsului pentru întrerupător de împământare pentru interior JN15-12

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Introducere

Întrerupătorul de împământare pentru interior JN15-12 este un design nou, care este îmbunătățit la tipul ESI, potrivit cu sistem de alimentare electrică cu suport 3-I2KV, trifazat, AC 50I60IHz, cu diferite tipuri de aparate de comutare HV și ca protecție la împământare. Este în conformitate cu standardele GB1985-2004 și IEC129.

Stare de functionare

1. Temperatura ambiantă: -10°C -+40°C

2. Altitudine: 1000m (înălțimea senzorului: 140mm)

3. Umiditate relativă: umiditate relativă medie pe zi w 95% Umiditate relativă medie lunară w <90%

4. Intensitatea cutremurului: w 8grade

5. Gradul de murdărie: II

În principal, parametrii tehnici ai întrerupătorului de împământare pentru interior JN15-12

	Articol	Unitate	Date
	Tensiune nominală	KV	12
	Curent de rezistență de scurtă durată (stabilitate termică)	THE	31.5
	Timp nominal de rezistență la scurtcircuit	S	4
	Curent nominal de scurtcircuit	THE	80
	Curent de vârf nominal de rezistență (stabilitate dinamică)	THE	80
Nivel de izolare nominal	Tensiune nominală de rezistență la frecvența de putere de scurtă durată	KV	42
Nivel de izolare nominal	Tensiune nominală de rezistență la impulsul fulgerului	KV	75
	Durata de viață a mașinilor	timp	2000

◎ JN15-12/31.5 întrerupător de împământare (ES-10/31.5) Contur și dimensiune de instalare

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Bloc terminal din cupru

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Diagrama locației găurilor

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Caietul de sarcini	E	F	G	H	D	C
JN15-12/31.5-165	165	75	160	565	426
JN15-12/31.5-18O	180	75	160	595	456
JN15-12/31,5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31.5-220	220	75	160	675	536
JN15 12/31.5 230	230	75	160	695	556	96
JN15-12/31.5-250	250	75	160	735	596	96
JN15-12/31.5-275	275	75	185	810	646	96

Notele de comandă indică specificațiile produsului, distanța centrală dintre stâlpi, dacă dispozitivul de afișare electric (tipul de afișare este necesar sau nu).

Vă rugăm să ne consultați dacă aveți vreo solicitare specială.
