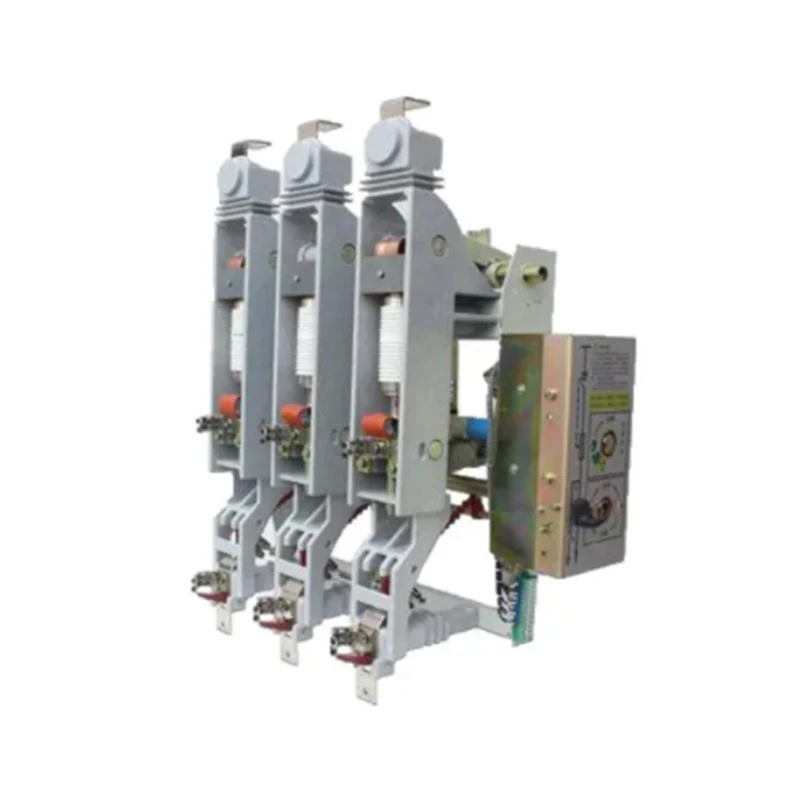

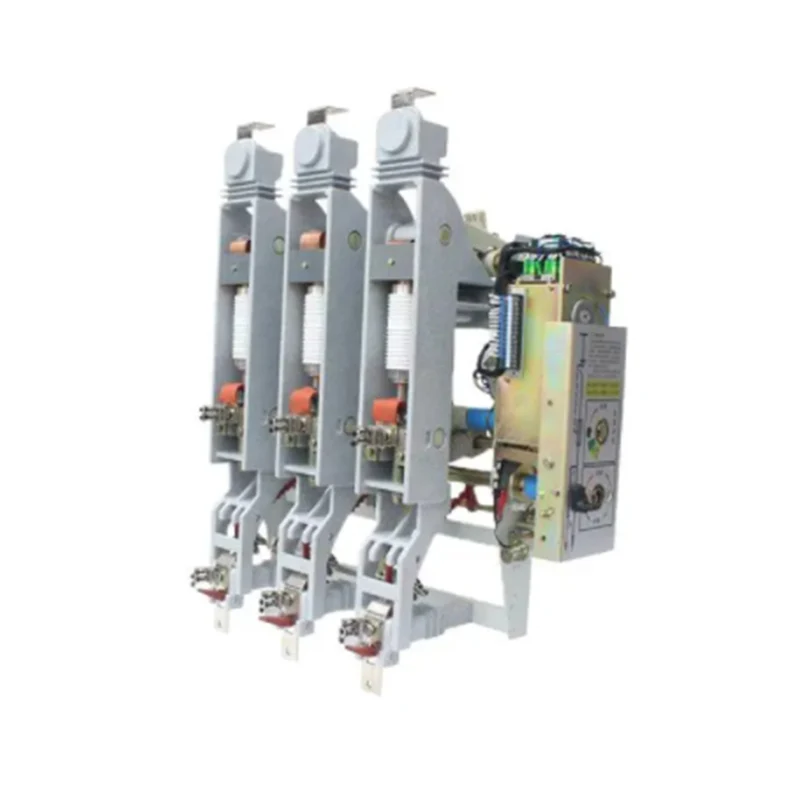

FZRN61 Întrerupător de întrerupere a sarcinii cu întrerupător de deconectare și întrerupător de împământare

Comutator miniaturizat de înaltă tensiune pentru interior, întrerupător de sarcină în vid

• 3 faze

• 3 pozitii de lucru

• integrat

• cu întrerupător și întrerupător de împământare

• operare dreapta/stânga, disponibilă montaj invers

Prezentare generală a întrerupătorului de întrerupere a sarcinii FZRN61 cu întrerupător de deconectare și întrerupător de împământare

• Întrerupătoarele de întrerupere a sarcinii miniaturizate de înaltă tensiune AC de interior FZN61-12DG/630-20 și FZN61-12DG/1250-25 sunt echipamente trifazate de comutare de înaltă tensiune cu tensiune nominală de 12 kV și frecvență nominală de 50 Hz, sunt utilizate pentru comutarea curenților de sarcină. , curent în buclă închisă, transformator fără sarcină și curent de încărcare prin cablu și face curent de scurtcircuit. Întrerupătorul miniaturizat de întrerupere a sarcinii în vid, cu trei poziții, echipat cu un întrerupător de deconectare în partea de sus și un întrerupător de împământare în partea de jos, poate rezista la curentul de scurtcircuit.

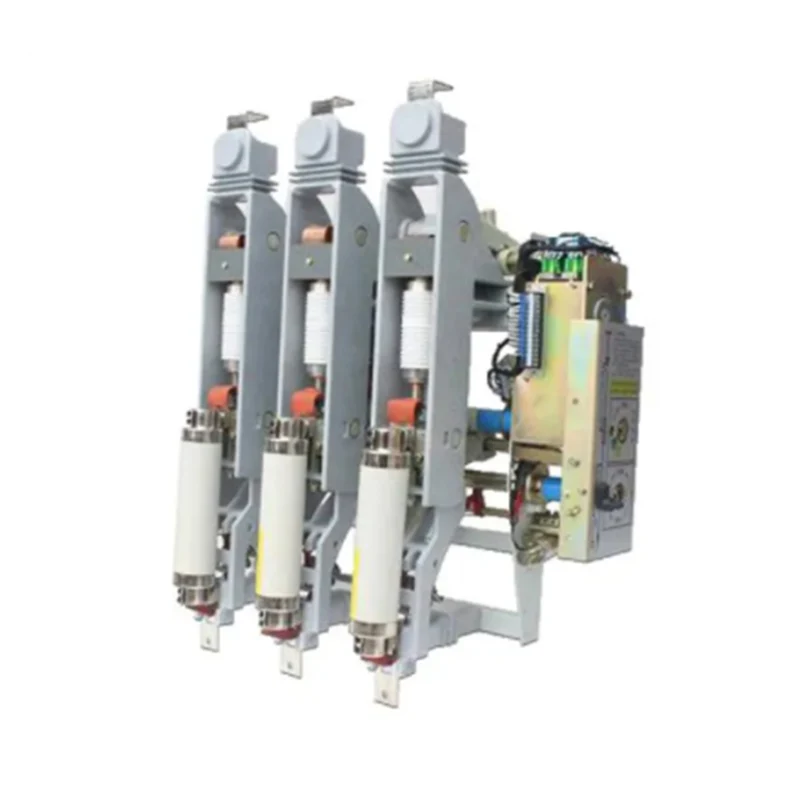

• FZRN61-12DG/200-31.5 Unitatea combinată întrerupător de sarcină miniaturizată în vid miniaturizată de înaltă tensiune FZRN61-12DG-siguranță este un echipament interior de comutator de înaltă tensiune, combină întrerupător de întrerupere miniaturizat FZRN61-12DG și limitator de curent de înaltă tensiune SLAJ-12 (XRNT-10) siguranța. Poate întrerupe orice curent până la curentul de scurtcircuit; întrerupătorul de sarcină întrerupe curentul de lucru, siguranța întrerupe curentul, iar îmbinarea întrerupe orice curent între curentul de lucru și curentul complet de scurtcircuit. În același timp, siguranța deschide comutatorul de întrerupere a sarcinii prin lovitură.

Descrierea tipului de întrerupător de întrerupere a sarcinii FZRN61 cu întrerupător de deconectare și întrerupător de împământare

Condiții de utilizare

• Temperatura aerului ambiant: -30℃~+40℃;

• Altitudine: ≤1000m; peste 3000m poate fi personalizat;

• Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%;

• Intensitatea cutremurului: ≤8 grade;

• Locuri fără pericol de incendiu și explozie, coroziune chimică și vibrații severe;

• Gradul de poluare: II.

Parametri tehnici și performanță

Desen de analiză a ansamblului produsului

1. priza superioară 2. întrerupător 3. bază izolatoare 4. conexiune flexibilă 5. suport superior pentru siguranțe 6. siguranță 7. suport inferioară pentru siguranță 8. placă de declanșare 9. ieșire inferioară 10. cadru metalic 11. întrerupător în vid 12. mecanism cu arc 13 . panou de operare 14. întrerupător de împământare

Structura produsului Introducere

• Întrerupătorul de întrerupere în vid este un produs modular; structura cadrului: structură compactă, întrerupător de deconectare integrat, întrerupător de întrerupere a sarcinii în vid, siguranță, întrerupător de pământ în ansamblu produse electrice de înaltă performanță de înaltă tensiune.

• Dimensiune mică: lățime în starea de deschidere și închidere: lățimea comutatorului de întrerupere a sarcinii cu vid ≤299mm.

• Parametri înalți: curentul nominal al întrerupătorului de sarcină în vid este de până la 1250A; curentul nominal al unității combinate întrerupător-siguranță este de până la 200A, ceea ce poate proteja un transformator de 2000kVA.

• Întrerupătorul de deconectare a liniei de intrare este legat de întrerupătorul de împământare. După ce întrerupătorul de împământare este deschis, întrerupătorul de deconectare a liniei de intrare va fi închis în aceeași acțiune.

• Separator rotativ cu fractură vizibilă după deschidere.

• Există o interblocare mecanică între întrerupătorul de întrerupere a sarcinii de deconectare a vidului și întrerupătorul de deconectare (pământ) pentru a preveni funcționarea greșită. Asigurați-vă că întrerupătorul de întrerupere a sarcinii cu vid poate fi închis după ce întrerupătorul este închis; întrerupătorul poate fi deschis numai după ce întrerupătorul de întrerupere a sarcinii în vid este deschis.

• Întrerupătorul de întrerupere a sarcinii poate fi echipat cu un mecanism de acționare electric, care este electric și manual, poate realiza controlul de la distanță.

• Opțional întrerupător auxiliar, declanșare șunt și supracurent.

• Viteza de deschidere și închidere a comutatorului de întrerupere a sarcinii în vid nu este afectată de operarea manuală.

• Mecanismul anti-funcționare greșită îndeplinește cerințele celor „cinci prevenții” ale setului complet de echipamente de înaltă tensiune.
