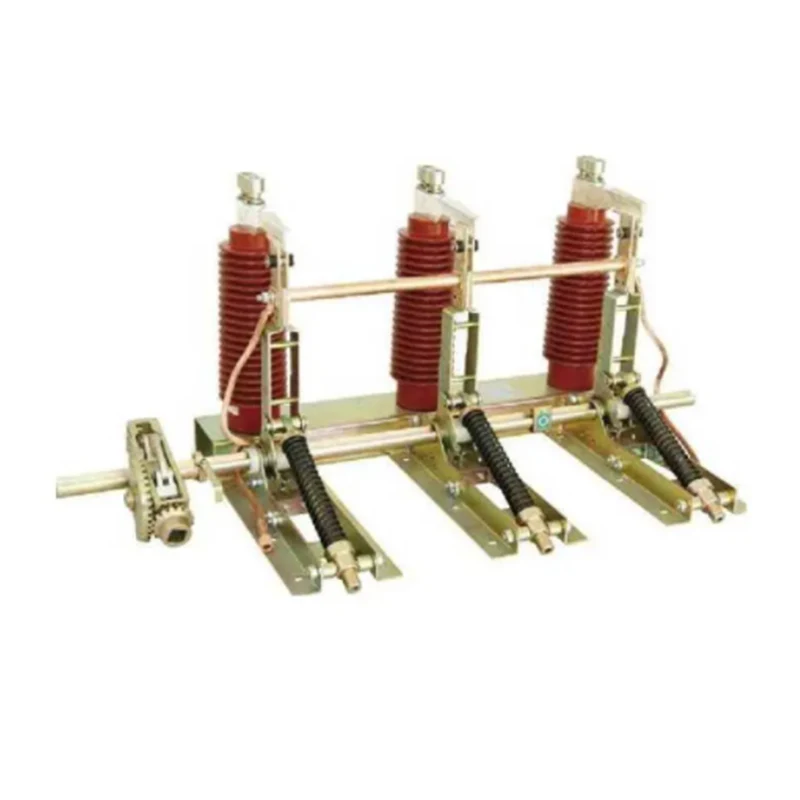

Seria JN22-40.5 Întrerupător de împământare de înaltă tensiune

Seria JN22-40.5 Întrerupător de împământare de înaltă tensiune este un produs de nivel avansat cu performanță în parametrii de înaltă tehnologie. După o evaluare completă, se conformează întrerupătorului și întrerupătorului de împământare GB1985 AC HV, se aplică sistemului de alimentare de 40,5 kV și AC 50 Hz. Poate fi utilizat cu KYN61-40.5 și alte tipuri de aparate de comutare de înaltă tensiune, joacă, de asemenea, un rol de protecție în revizia echipamentelor electrice de înaltă tensiune.

Trimite o anchetă

Descriere produs

Definiția produsului pentru întrerupătorul de împământare de înaltă tensiune seria JN22-40.5

Jn22-40.5,31.5 Series High Voltage Earthing Switch

Introducere

Seria JN22-40.5 întrerupător de împământare de înaltă tensiune este cercetat și dezvoltat de organizația de cercetare XI'AN HV Electric, cu un design avansat și performanță constantă, structuri simple, reglare simplă a capătului de montaj potrivit pentru sistemul de alimentare electrică cu 40,5KV, trifazat, AC 50Hz . Suport cu KYND-40.5 și alte tipuri diferite de aparate de comutare HV și ca protecție de împământare. II este în conformitate cu standardele GB 1985-2004 și IEC129.

Starea de funcționare a întrerupătorului de împământare de înaltă tensiune seria JN22-40.5

1. Altitudine: w 1000m

2. Temperatura ambiantă: -10°C ~+407丁

3. Intensitatea cutremurului: w 8grade

4. Aplicabil în loc fără gaze corozive, inflamabile și loc cu apă

În principal parametrii tehnici

	Articol	Unitate	date
	Tensiune nominală	KV	30
	Tensiune maximă	KV	40.5
	Curent de rezistență de scurtă durată (stabilitate termică)	THE	31.5
	Timp nominal de rezistență la scurtcircuit	S	4
	Curent nominal de scurtcircuit	THE	80
	Curent de vârf nominal de rezistență (stabilitate dinamică)	THE	80
Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare principală	KV	95
Nivel de izolare nominal	Tensiune de rezistență la impuls fulger	KV	185
	Distanța Centrală Între Poli	timp	300;350;400

Contur și dimensiune de instalare

Jn22-40.5,31.5 Series High Voltage Earthing Switch

Cabinetul înapoi

Jn22-40.5,31.5 Series High Voltage Earthing Switch

B	H
280	750
300	790
350	890
400	990

Note de comandă

1. Justificați specificațiile produsului, curentul de stabilitate a tensiunii nominale, distanța centrală dintre poli.

2. Dacă este necesar un arbore. Vă rugăm să indicați mecanismul de funcționare la dreapta sau la stânga conform Io poziția de funcționare indicată în desenul de mai sus.

3. Dacă sunt necesari senzori cu dispozitiv de afișare electric, vă rugăm să indicați tipul NR..

4. Vă rugăm să ne consultați dacă aveți o cerere specială.
