JN17-12 Comutator combinat de împământare

Întrerupătorul de împământare combinat Jn17-12 al mărcii XUCKY Electric este întrerupătoare de circuit noi care au fost proiectate și dezvoltate de companie folosind tehnologie internațională avansată. JN17-12/40 (tipul vechi este JN15-12/40) seria întrerupător de împământare de înaltă tensiune pentru interior este un design nou și un produs îmbunătățit al nostru conform tipului ESI, structura este asamblată, potrivită cu sistem de alimentare electrică cu 3-10KV , Trifazat, AC 501601Hz, suport cu diferite tipuri de aparate de comutare HV și protecție la împământare. Este în conformitate cu standardele GB1985-2004 și IEC129.

Trimite o anchetă

Descriere produs

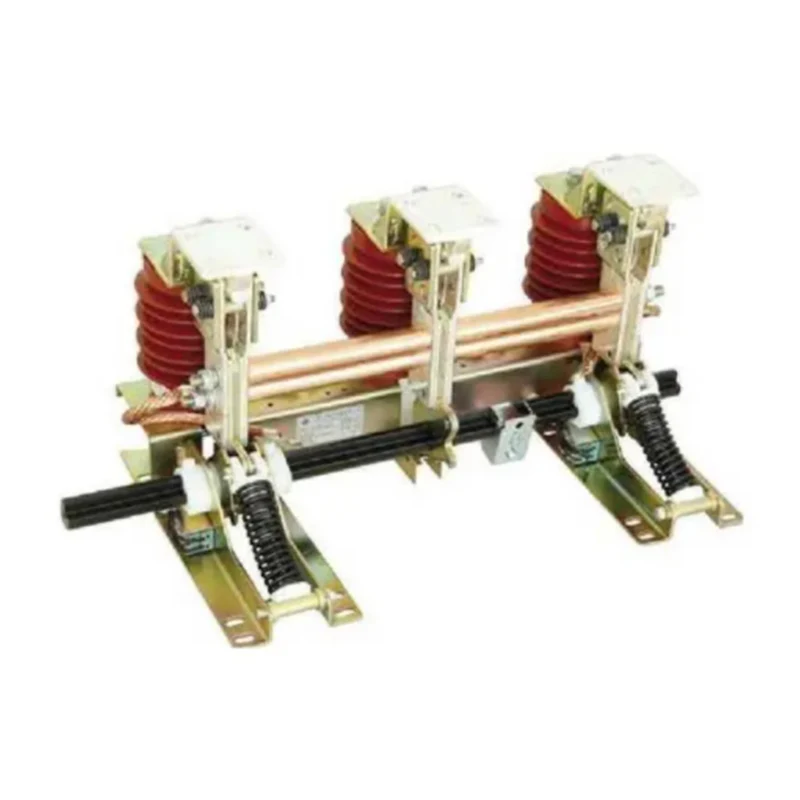

Definiția produsului pentru întrerupătorul de împământare combinat JN17-12

Jn17-12,40 Combined Grounding Switch

Introducere

Seria JN17-12 întrerupător de împământare de înaltă tensiune pentru interior este un design nou și un produs îmbunătățit al nostru conform tipului ESI, structura este asamblată, potrivită cu sistem de alimentare electrică cu 3-10KV, trifazat, AC 501601Hz, suport cu diferite tipuri a instalaţiilor de comutaţie HT şi a protecţiei la pământ. Este în conformitate cu standardele GB1985-2004 și IEC129.

Starea de funcționare a comutatorului de împământare combinat JN17-12

1. Temperatura ambiantă: -10°C 一+40°C

2. Altitudine: 1000m Înălțimea senzorului: 140mm)

3. Umiditate relativă: umiditate relativă medie pe zi w 95% Umiditate relativă medie lunară w <90%

4. Intensitatea cutremurului: w 8grade

5. Gradul de murdărie: II

În principal, parametrii tehnici ai comutatorului de împământare combinat JN17-12

	Articol	Unitate	Date
	Tensiune nominală	KV	12
	Curent de rezistență de scurtă durată (stabilitate termică)	THE	40
	Timp nominal de rezistență la scurtcircuit	S	4
	Curent nominal de scurtcircuit	THE	100
	Curent de vârf nominal de rezistență (stabilitate dinamică)	THE	100
Nivel de izolare nominal	Tensiune nominală de rezistență la frecvența de putere de scurtă durată	KV	42
Nivel de izolare nominal	Tensiune nominală de rezistență la impulsul fulgerului	KV	75
	Durata de viață a mașinilor	timp	2000

JN17-12/40 întrerupător de împământare (ES-10/31.5) Contur și dimensiune de instalare

Jn17-12,40 Combined Grounding Switch

Bloc terminal din cupru

Jn17-12,40 Combined Grounding Switch

Diagrama locației găurilor

Jn17-12,40 Combined Grounding Switch

Caietul de sarcini	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Notele de comandă indicați specificațiile produsului, distanța centrală dintre poli, dacă dispozitivul de afișare electric este necesar sau nu. Vă rugăm să rețineți lungimea legăturii soft când comandați (normal L=250 mm).
