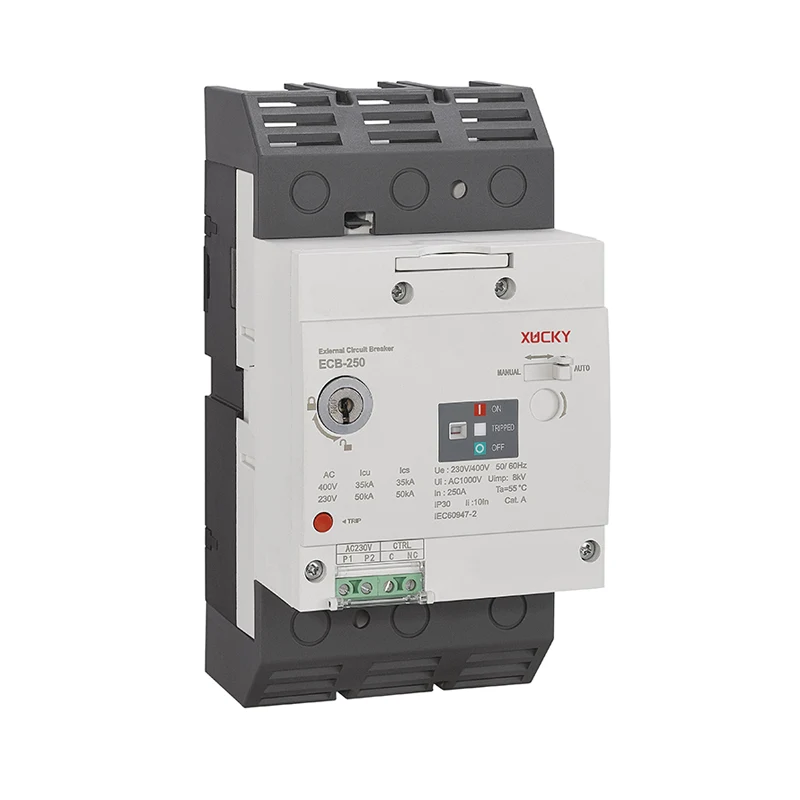

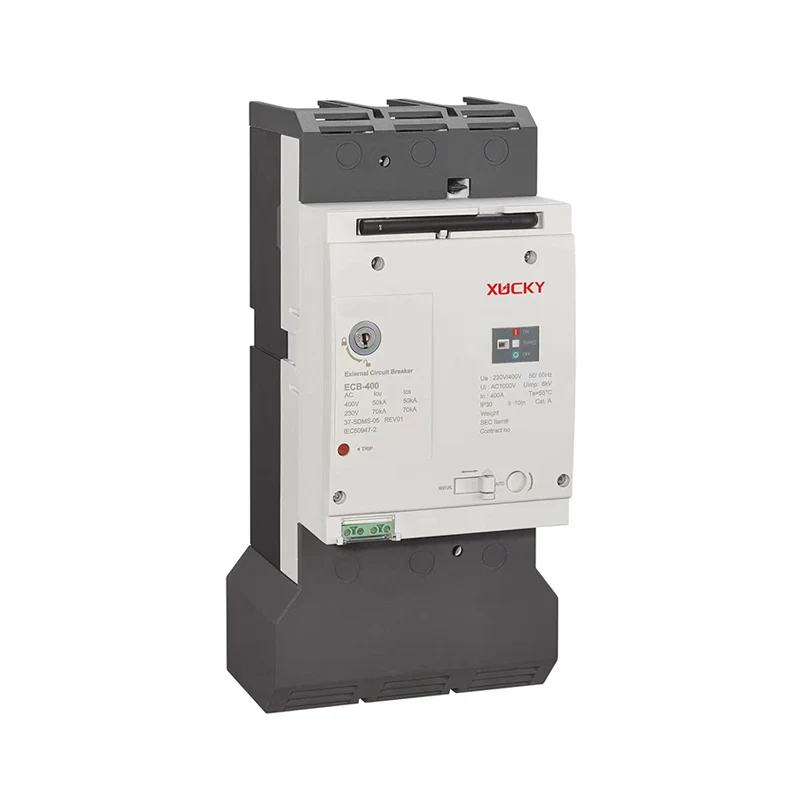

Întrerupător electronic ECB

Domeniul de aplicare

Produsul XUCKY Electronic circuit breaker ECB (Interruptor extern) este proiectat pentru a fi utilizat într-o varietate de aplicații în care sunt necesare controlul și monitorizarea precisă a sistemelor electrice. Este potrivit atât pentru setările comerciale, cât și pentru cele industriale, inclusiv, dar fără a se limita la, sisteme de distribuție a energiei, procese de automatizare și soluții de management al energiei. XUCKY ECB potrivit pentru AC 50Hz/60Hz. în circumstanțe normale, întrerupătorul de circuit al mecanismului de funcționare electrică poate fi utilizat pentru conversia rar a liniei și pornirea rar a motorului. Seria de operare electrică este de dimensiuni mici, ușor de instalat, stabilă în funcționare, afișaj intuitiv și poate fi acționată manual. Performanța sa cuprinzătoare a atins nivelul avansat de produse similare din lume.

Clasificare

Produsul ECB se încadrează în categoria dispozitivelor electrice inteligente, special concepute pentru monitorizarea și controlul parametrilor electrici. Poate fi clasificat ca un controler inteligent avansat pentru sistemele electrice.

Performanța controlerului inteligent

Controlerul inteligent din cadrul produsului ECB oferă performanțe superioare în ceea ce privește achiziția, procesarea și răspunsul datelor. Caracteristicile cheie includ:

● Monitorizarea în timp real a tensiunii, curentului, factorului de putere și consumului de energie

● Detectare automată a defecțiunilor și alarme

● Acces la distanță și capabilități de control

● Setări și praguri personalizabile pentru performanță optimă a sistemului

Condiții normale de muncă

Pentru a asigura o funcționare fiabilă, produsul ECB trebuie instalat și exploatat în următoarele condiții:

● Temperatura mediului ambiant este de -5℃~+40℃ Între ele, altitudinea nu depășește 2.000 de metri.

● Condiții atmosferice: cea mai mare temperatură este de 40 ℃ Umiditatea relativă a aerului nu depășește 50%, iar umiditatea relativă mai mare poate fi permisă la temperaturi mai scăzute, cum ar fi 20 ℃. Timpul ajunge la 90%.。 Trebuie luate măsuri speciale pentru condensul cauzat ocazional din cauza schimbărilor de temperatură.

● Câmpul magnetic extern al locului de instalare nu trebuie să depășească în nicio direcție. De 5 ori câmpul geomagnetic, evitați interferențele electromagnetice mari (cum ar fi motoare de mare putere sau convertoare de frecvență) în apropierea produsului, fără gaze explozive și corozive, fără ploaie și invazie de zapada, uscata si ventilata.

● Nivel de poluare: Nivel 3; Categoria de instalare:III

Scurtă introducere a structurii

● Mecanismul electric de acționare este între 85~110% din tensiunea nominală de funcționare (24VDC, intervalul de tensiune admisibil este de 22,4~25,2VDC), ceea ce poate asigura funcționarea fiabilă a întreruptorului.

● Tensiune de operare: AC220V/DC220V, AC380V/DC380V, DC24V; un total de 3 tensiuni de operare.

● P1 și P2 sunt terminalele de acces la sursa de alimentare de operare. P1 și P2 trebuie să fie izolate de circuitul principal al întreruptorului de circuit și pot rezista la o rezistență de tensiune de cel puțin 2000 V AC/1 min între circuitul principal și nu se vor defecta și nu se vor defecta. Instrumentul de detectare a rezistenței la tensiune utilizat este în conformitate cu IEC60947-1 (GB14048) .1) Cerințe

● S1, S2, S4 sunt capătul de acces al liniei de control, iar semnalul este semnalul de impuls (conexiune pe termen scurt); contactele de pe releul de masă sunt conectate la S1 (punct comun), S2 (închis), S4 (deschis). Când S1 și S2 sunt conectate prin contactele de pe releul de masă, întrerupătorul este închis (comanda de închidere nu necesită conectarea sau deconectarea semnalului pentru a se executa uniform); când S1 și S4 sunt conectate prin contactele releului de masă, întrerupătorul este divizat (comanda comutatorului nu necesită conectarea sau deconectarea semnalului)

● Când modul automat este comutat pentru a acţiona manual întrerupătorul de circuit pentru a închide sau despica poarta, întrerupătorul poate închide sau despica poarta. Nu este afectat de semnalele de pornire sau de deconectare ale S1, S2 și S4.

● Când întrerupătorul de circuit de funcționare în modul manual este închis sau deconectat și comutat în modul automat, întrerupătorul de circuit nu trebuie să funcționeze conform modului de control al semnalului, ci doar reactivați semnalul de închidere S1, S2 pentru a porni întrerupătorul la închidere (comanda de închidere nu necesită conectarea sau deconectarea semnalului); comutatorul S1, Deducere (comanda nu necesită conectarea sau deconectarea semnalului pentru a fi executată).

● Atunci când întrerupătorul nu reușește declanșarea sau declanșarea în scurtcircuit, funcția de auto-resetare 1s (funcționarea automată a întreruptorului în poziția splitter) va fi întârziată în modul automat, care nu va fi controlat de semnal înainte de declanșare sau declanșare. (semnalul de închidere este conectat uniform sau semnalul de poartă este conectat uniform); doar re- Poarta este închisă (comanda de închidere nu necesită conectarea sau deconectarea uniformă a semnalului); poarta S1 și S4 sunt conectate la întrerupător (comanda de poartă nu necesită conectarea sau deconectarea semnalului pentru execuție). În modul manual, nu există nicio operațiune pentru a închide sau a împărți întrerupătorul.

Descrierea aspectului

Performanța parametrilor produsului

Date tehnice
