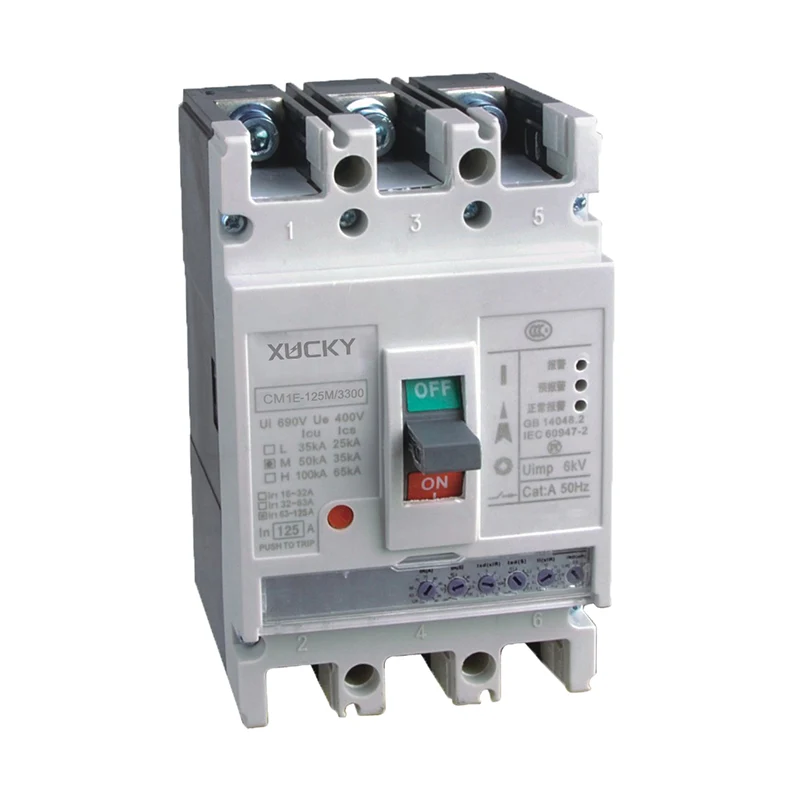

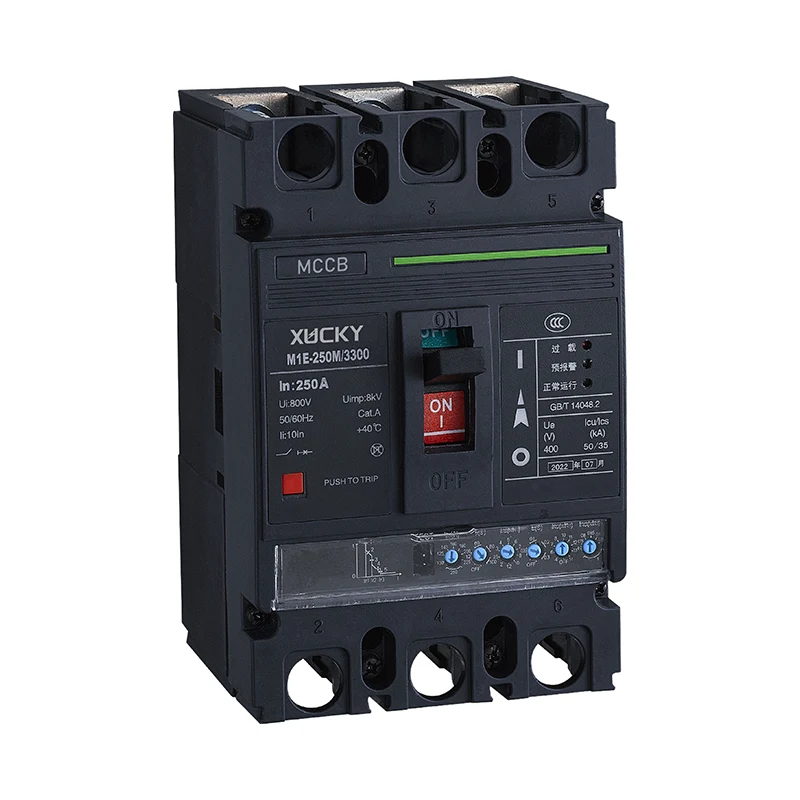

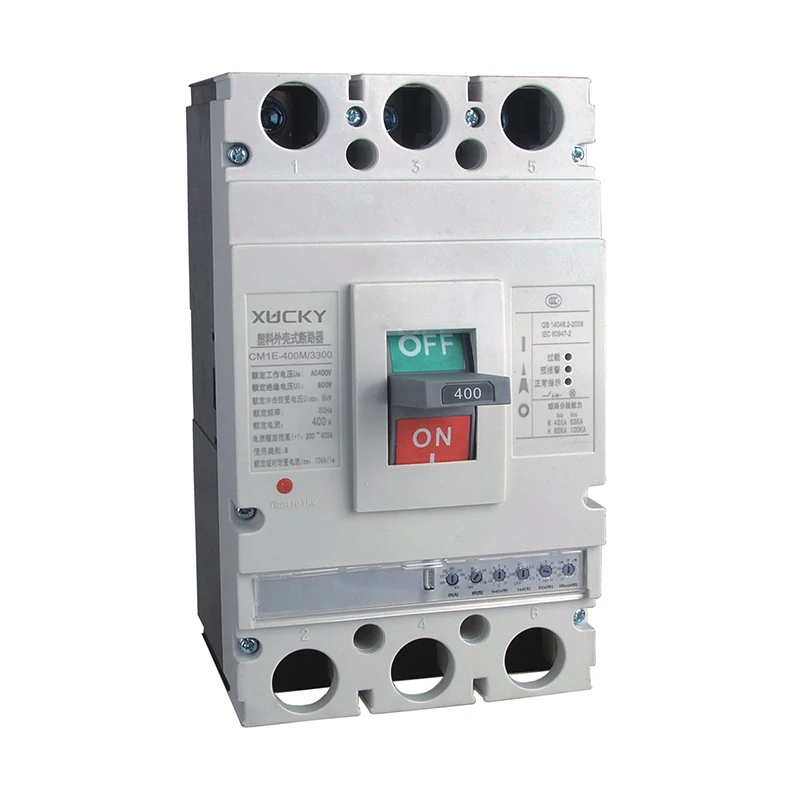

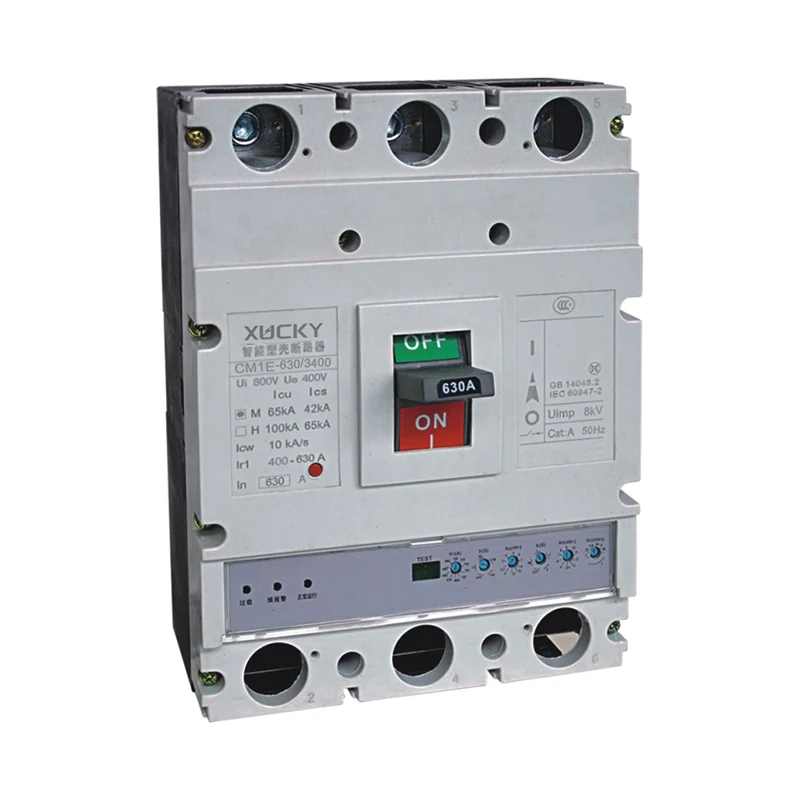

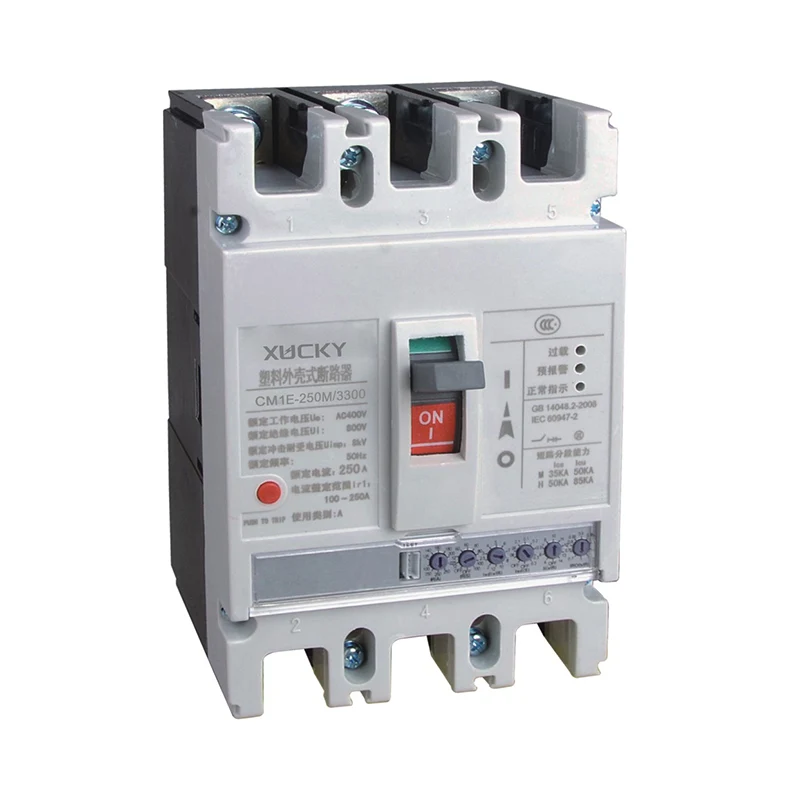

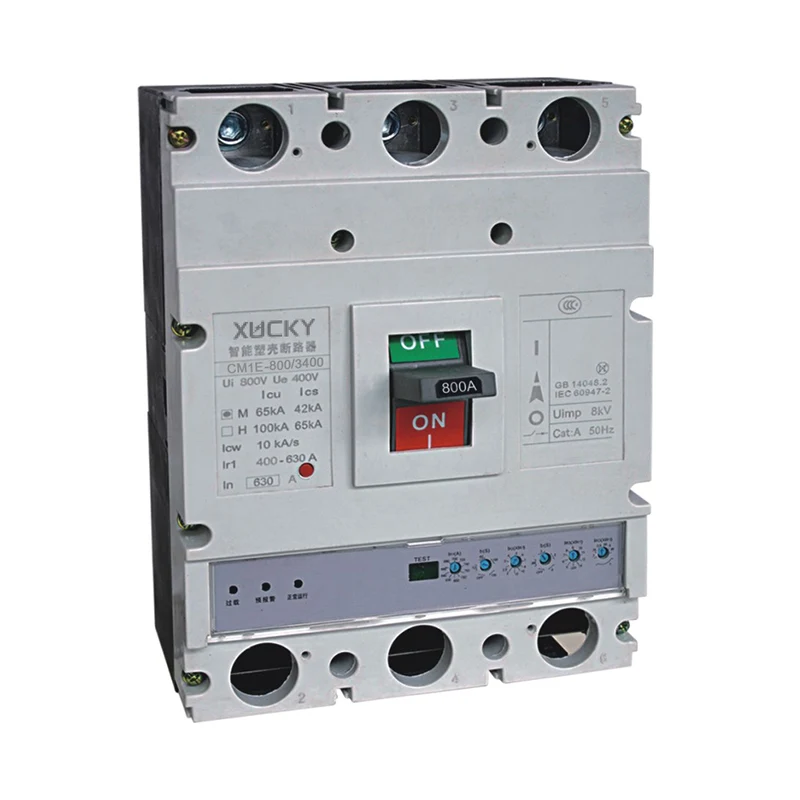

CM1E CASE CASE MODATĂ CASE

Domeniul de aplicare

CM1E Curent de tensiune de joasă tensiune întrerupător reglabil (denumit în continuare întreruptor), întrerupătorul are dimensiuni mici, capacitate de rupere ridicată, arc scurt, anti -vibrație. Tensiunea sa de izolare nominală este de 800V, adecvată pentru rețeaua de distribuție a AC 50Hz, tensiune nominală AC400V, curent nominal până la 1250A și mai jos, utilizat pentru distribuirea energiei electrice și protejarea circuitului și echipamentelor electrice de supraîncărcare, scurtcircuit, sub tensiune și alte defecțiuni. Poate fi, de asemenea, utilizat pentru conversia rară a liniei și pornirea rară a motorului. Întrerupătorul poate fi instalat vertical sau instalat orizontal. Întrerupătorul de joasă tensiune are funcție de izolare.

Caracteristici principale

CM1E reglabil Electronic Case Breaker Circuit are trei funcții de protecție, întrerupătorul cu categoria B de utilizare conectată cu un alt dispozitiv de protecție a scurtcircuitului din același circuit are complet opțional în condiții de scurtcircuit; Cu cinci caracteristici de declanșare, utilizatorul poate seta echipamentul prin eliberarea șuntului în funcție de curentul de încărcare, eliberarea electronică a șuntului este alimentate de întrerupătorul în sine; Semnalul curent și puterea de control este din transformatorul de circuit de cerc instalat în întrerupătorul de circuit; Cu eliberarea de șunt pentru protecția împotriva incendiilor pentru alarmare, dar nu pentru călătorie, atunci când curentul de încărcare este supraîncărcat, întrerupătorul nu se deplasează și iese de contact pasiv, conducând dispozitivul de alarmă corespunzător; Dimensiunile și specificațiile sunt aceleași cu cele ale CM1 MCCB, instalarea poate fi schimbată.

Notă: În setare, comutatorul de apelare trebuie să fie setat!

Nota:

1. Reglați curentul de acțiune cu întârziere lungă IR1, conform curentului de întreruptor de circuit, 4-10 fișiere pot fi ajustate;

2. Reglați timpul de acțiune cu întârziere lungă T1, 4 fișiere pot fi ajustate;

3. Reglați acțiunea cu întârziere scurtă cu întârziere de scurtcircuit Ir2, 9 fișiere pot fi ajustate;

4. Reglați timpul de acțiune cu întârziere scurtă T2, 4 fișiere pot fi ajustate;

5. Reglați acțiune instantanee de acțiune instantanee cu curent IR3, 9 fișiere pot fi ajustate;

6. Reglați acțiunea pre-alarmă curentă Ir0, 7 fișiere pot fi ajustate.

Principalii parametri tehnologici

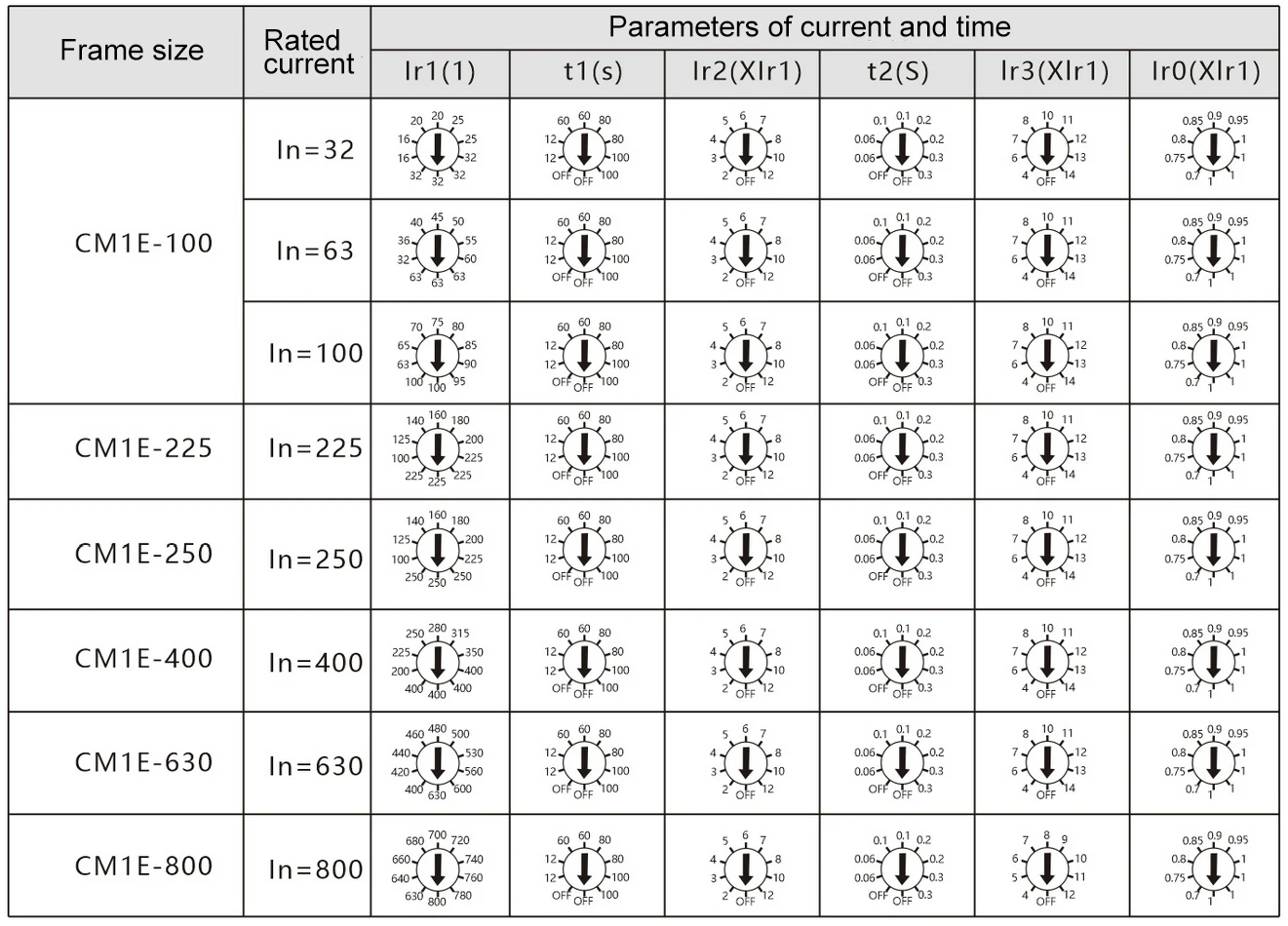

Gama de setare a controlerului inteligent este prezentată în tabel

Principalele date tehnice ale întrerupătorului sunt prezentate în tabel

Caracteristicile eliberării

o. Caracteristicile unității de călătorie electrică

Cu timpul invers cu întârziere lungă, timp de scurtcircuit, timp invers scurt, termen scurt de întârziere de întârziere, acțiune instantanee de scurtcircuit și alte caracteristici de protecție, caracteristicile de protecție pot fi configurate de către utilizatori.

b. Supraîncărcare cu întârziere lungă caracteristici de acțiune de protecție a timpului invers în tabelul 4.

C. Caracteristici de acțiune de protecție cu întârziere scurtă în tabelul 5.

D. Caracteristici de acțiune de protecție instantanee de scurtcircuit din tabelul 6.
