Seria ALF-63 Miniature Circuit Breaker

În calitate de fabricare profesională, Xucky ar dori să vă ofere ALF-63 Series Miniature Circuit Breaker (MCB), se conformează standardului IEC60898, MCB are caracteristica performanței fiabile, a funcției de protecție precisă, a timpului de eliberare scurtă și a capacității mari de pauză, a volumului mic, a utilizat pe scară largă și a supraîncărcării contactorului, a aparatelor de comandă și a aparatelor electrice.

Trimite o anchetă

Descriere produs

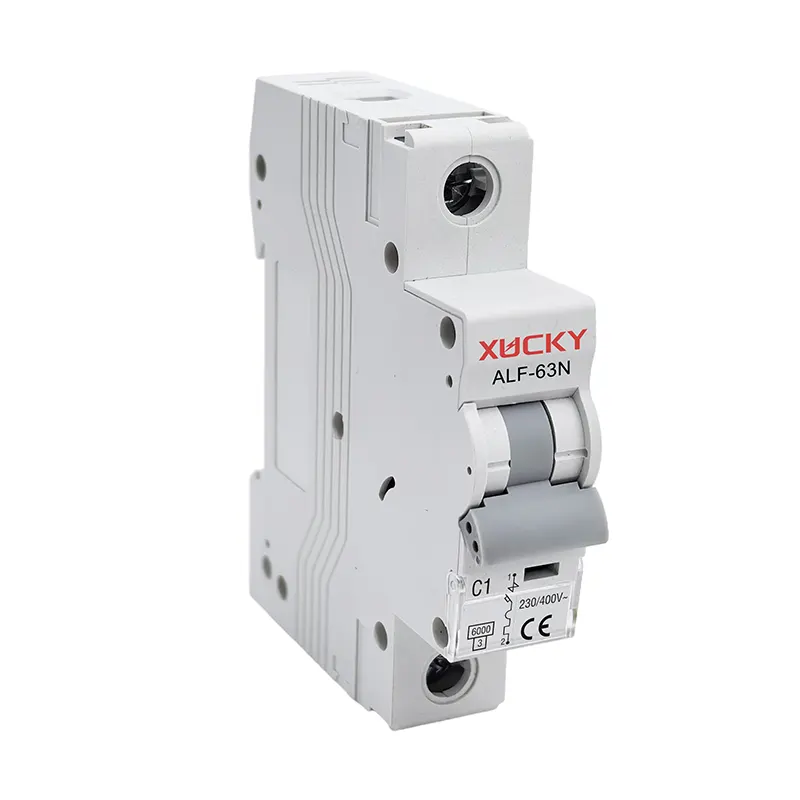

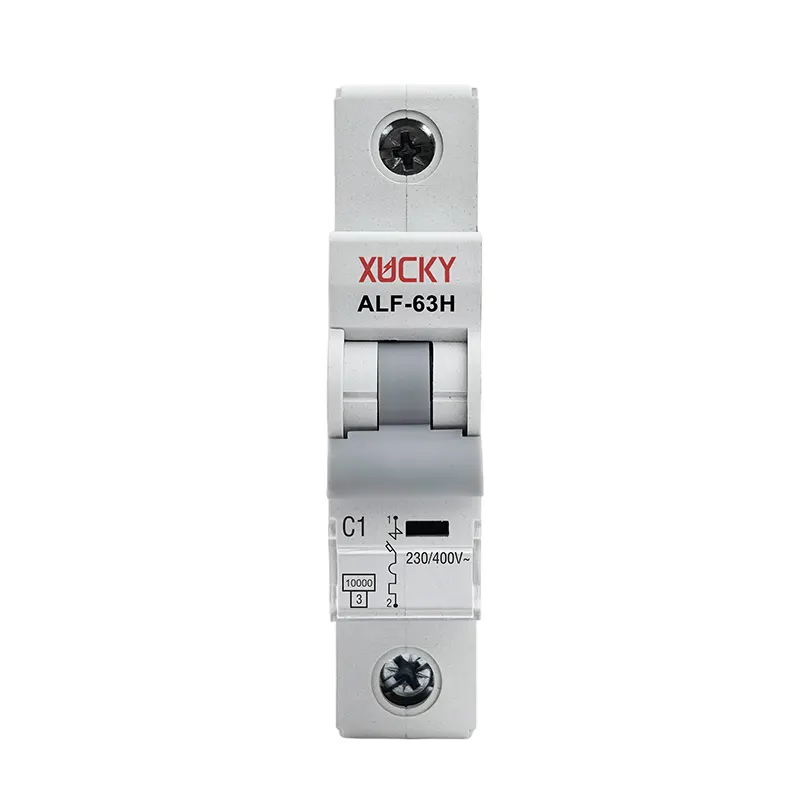

ALF-63NH Series Miniature Circuit Breaker

În calitate de fabricare profesională, Xucky ar dori să vă ofere ALF-63 Series Miniature Circuit Breaker (MCB), se conformează standardului IEC60898, MCB are caracteristica performanței fiabile, funcției de protecție precisă, a timpului de eliberare scurtă și a capacității mari de pauză, a volumului mic, a utilizat pe scară largă și a supraîncărcării contactorului, a aparatelor de comandă și a aparatelor electrice.

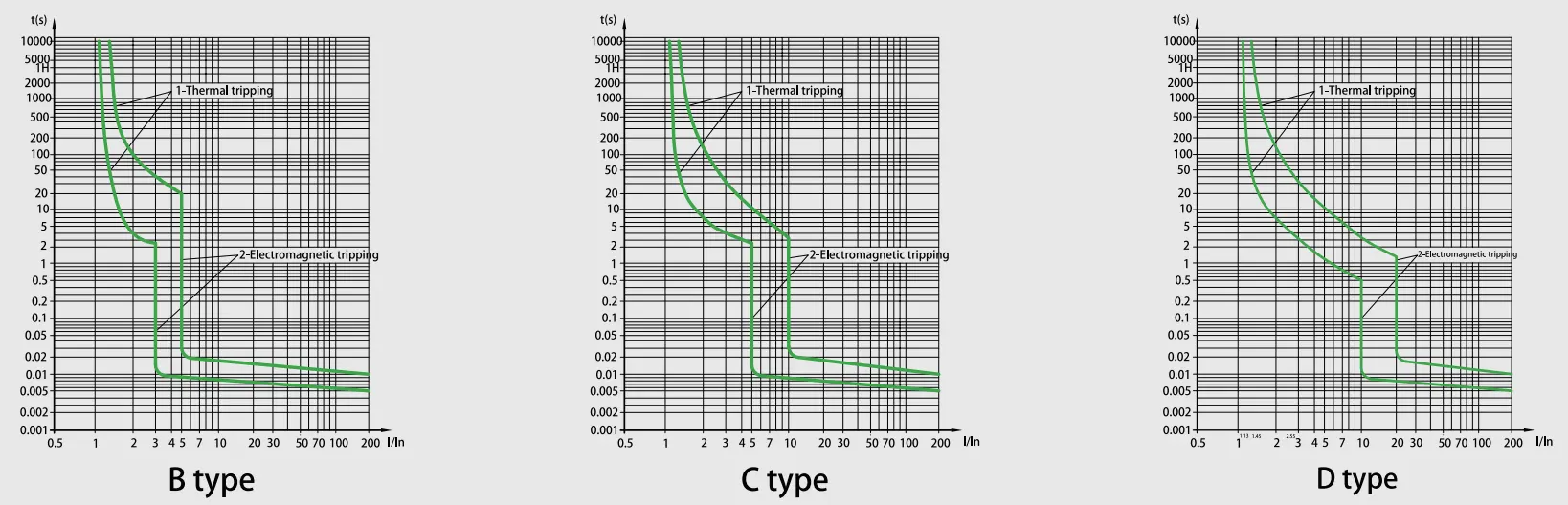

Curba caracteristică

ALF-63NH Series Miniature Circuit Breaker

Specificații tehnice

Seria ALF-63 Miniature Circuit Breaker
Standard	One/IEC60898-1
Capacitate de rupere (KA)	6,10
Protecţie	Împotriva supraîncărcării și scurtcircuitului
Curent evaluat (a) in	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensiune nominală (V)	1PAC 230/400.240/415
Tensiune nominală (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Impuls evaluat tensiunea UIMP (kV)	4
UI de tensiune de izolare evaluată (V)	500
Cass de limitare a energiei	3
Temperatura ambiantă (℃)	-25 ~+40, max.95%umiditate
Limita de funcționare termică	1.13xln fără declanșare într -o oră
Limita de funcționare termică	1,45xin declanșare într -o oră
Funcționare magnetică	B: (3-5) Vă rugăm, C: (5-10) Vă rugăm, D: (10-20) Vă rugăm
Numărul de poli	1p, 1p+n, 2p, 3p, 3p+n și 4p
Tip de călătorie	Eliberare termică/magnetică
Capacitate terminală	16mm² flexibil sau 25mm² rigid până la 25A ratinguri
Capacitate terminală	25mm²flexible sau 35mm²rigid de la 32A la 63A evaluări
Grad de protecție	IP20
Instalare	Montare pe șină din 35 mm

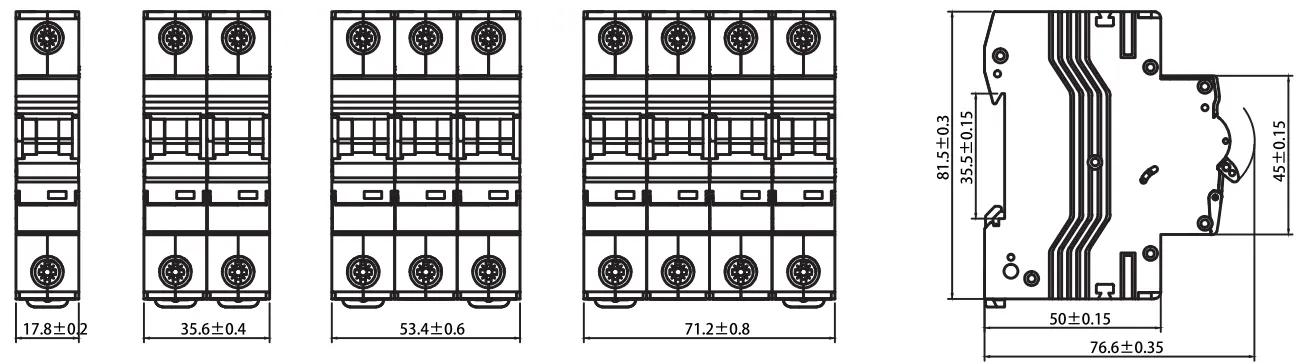

Lăţime	17,8 mm pe pol

Caracteristică eliberarea întrerupătorului de circuit

NU.	Curentul nominal de eliberare (a)	Starea inițială	Curent de testare	Timp specificat	Rezultatul care trebuie obținut	Observații
1	1-63	stare rece	1.13in	t≤1h	Non-călătorie
2	1-63	La testul anterior	1.45ln	T <1H	călătorie	Configurarea curentului până la valoarea specificată constant în 5s
3	In≤32	stare rece	2.55in	1S	călătorie
3	În> 32	stare rece	2.55in	1S	călătorie
4	1-63	stare rece	3in	t≤0.1s	Non-călătorie	Tip B.
			5in	t <0,1s	călătorie	Tip B.
			5in 10ln	t≤0.1s	Non-călătorie	C tip
			10in	t <0,1s	călătorie	C tip
			20ln	t≤0.1s	Non-călătorie	Tip D.
				t <0,1s	călătorie	Tip D.

Endurance (operații)

Categorie	Cicluri de funcționare	Frecvența de funcționare	Curent evaluat
Rezistență electrică	4000	240/h	1-32
		120/h	40-63
Rezistență mecanică	10000	240/h	1-63

Caracteristici

1. Capacitatea de rupere ultra-înaltă

Tehnologia avansată de control al arcului obține o capacitate mai mare de întrerupere în comparație cu standardele industriei, asigurându-se că întrerupătorul de circuit în miniatură ALF-63 (MCB) oferă o protecție fiabilă pentru sistemele electrice de calitate industrială în condiții de defecțiune extremă.

2. Interfață de conexiune în mod dual

Proiectarea integrată a terminalului hibrid acceptă andocarea rigidă a barei de bus și prindere flexibilă a cablurilor. Seria ALF-63 Miniature Circuit Breaker (MCB) se poate adapta la diverse scenarii de instalare fără instrumente, reducând în același timp timpul de cablare cu 40%.

3. Mecanismul de stocare a energiei pentru longevitate

Seria ALF-63 Miniature Circuit Breaker (MCB) are un sistem de operare asistat de arc, cu 10.000 de cicluri mecanice rezistență, cu tehnologie de compensare a uzurii

4. Infracție compozită avansată

cu retarcant de faimă, rezistent la căldură și proprietăți rezistente la impulsuri, camere integrate care se ridice arc pentru evenimente de eroare conținute.

5. Topologie dinamică de limitare a curentului

Suprimarea inteligentă a energiei LET-THROUGH reduce curenții de defecțiune maximă cu 65-80%, permițând optimizarea specificațiilor dispozitivului din aval cu potențial de reducere a costurilor de sistem de 30%.
