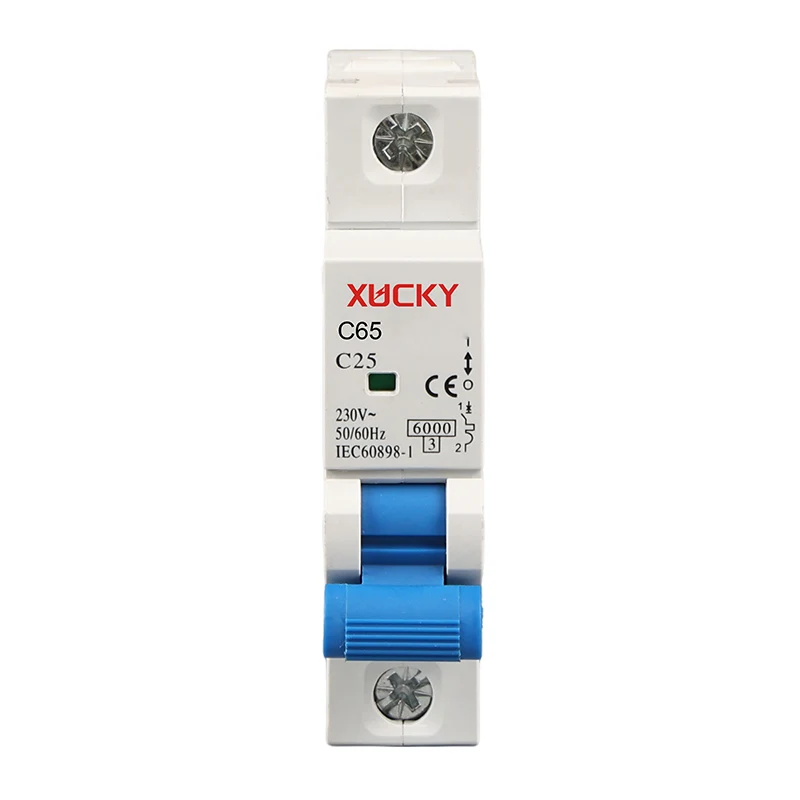

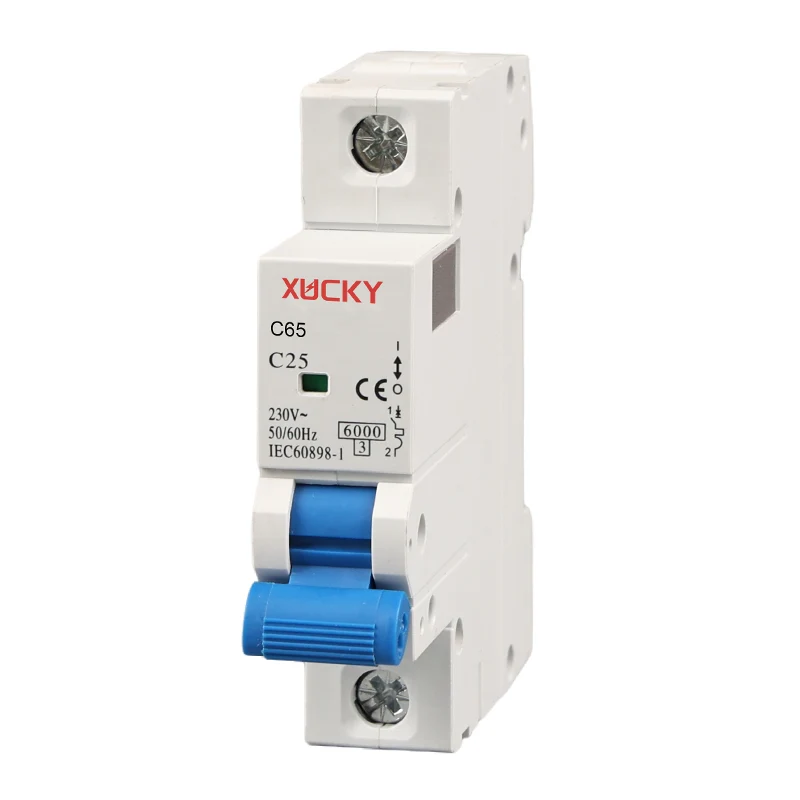

Întrerupătorul miniatural C65 6KA (numit și 6KA MCB de uz casnic, similar cu CHINT NB1-63) este utilizat pentru circuitul de 50Hz AC, tensiune nominală de 110V/230/400V, curent nominal de 1A, 2A, 3A, 6A, 10A, 5A, 2A, 6A, 2A, 1A 40A, 50A, 60A, 63A pentru a proteja suprasarcina și scurtcircuitul, precum și utilizarea în circumstanțe normale de conversie a circuitelor rare, de asemenea, pot fi utilizate ca întrerupător de izolare pentru circuitul de întrerupere pentru a proteja circuitul și echipamentul.
Întreruptoarele în miniatură 6KA (6KA Household MCB) sunt utilizate pentru locații industriale, comerciale, rezidențiale înalte și civile și în alte locuri.
Îndeplinește standardele: GB10963.1, IEC60898-1.
|
Curent nominal |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
Polonii |
1P.2P.3P,4P,1P+N,3P+N |
|
Tensiune nominală Ue |
230V/400V |
|
Tensiune nominală de rezistență la impuls (1,2/50) Uimp |
6kV |
|
Tensiune de testare dielectrică la și ind. Frecv. Timp de 1 min |
6kV |
|
Indicație de rupere |
Fereastră verde (deconectată), fereastră roșie (închisă) |
|
Clasa de protectie |
IP20 |
|

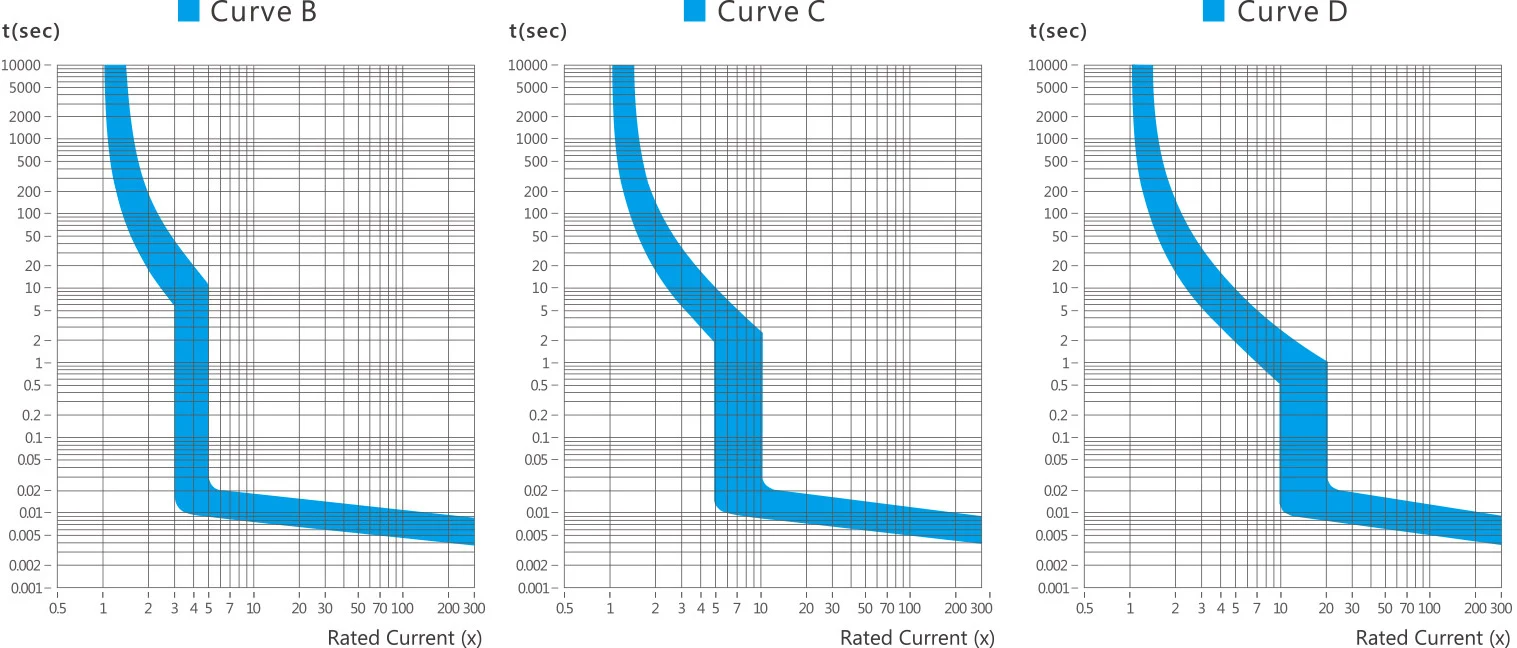

Caracteristică de eliberare termo-magnetică |
Curba B (3-5in), Curba C (5-10In), Curba D (10-14In) |
|
Viața electrică |
2000 |
|
Viața mecanică |
10000 |
|
Temperatura de referință pentru setarea elementului termic |
30℃ |
|
Temperatura ambiantă |
-5~+40℃ |
|
Tip conexiune terminală |
Șuruburi Phillips |
|
Cablu adaptor |
6-63A 1-25mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Cuplul de strângere |
3.0N.M |
|
Combinație cu accesorii Contact auxiliar |
|
|
Contact auxiliar |
Da |
|
Contact de alarmă |
Da |
|
Declanșare șunt |
Da |
|
Eliberare sub tensiune |
Da |
Când temperatura ambientală nu este un punct de referință de 30 de grade, factorul de corecție de referință este următorul.
|
Temperatura ambiantă |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Coeficient de corecție curent |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Curent nominal |
Adaptor minim Sârmă de cupru |
|
6A |
1 MM² / 17AWG |
|
10A |
1,5 MM² / 16AWG |
|
16A |
1,5 MM² / 16AWG |
|
25A |
2,5 MM² / 13AWG |
|
32A |
4 MM² / 11AWG |
|
40A |
6 MM² / 10AWG |
|
50A |
10 MM² / 7AWG |
|
63A |
10 MM² / 7AWG |
Pentru instalare se folosește șină de montare din oțel de tip Th35-7.5.
