Dispozitiv de protecție la supratensiune PV SPD

Dispozitivele de protecție la supratensiune PV SPD sunt utilizate pe scară largă în cutiile de combinare fotovoltaice, invertoare de putere, dulapuri de distribuție DC etc. Are avantajele unui curent de descărcare ridicat, timp de răspuns rapid și tensiune reziduală scăzută. Tensiunea fotovoltaică maximă atinge UC≤1200VDC.

CARACTERISTICI

1. Tipuri de tensiune: DC500V 690V 800V 1000V 1200V;

2. 8/20µs, protectie T2;

3. Capacitate mare de descărcare, răspuns rapid, conectabil;

4. Dispozitive duble de deconectare termică, oferind o protecție mai fiabilă;

5. Afișare vizuală a ferestrei, verde înseamnă normal, roșu înseamnă defect (trebuie să schimbați un nou modul);

6. Terminal de la distanță opțional.

PARAMETRI TEHNICI ELECTRICI

SCHEMA CABLARE

STRUCTURA PRINCIPALĂ ȘI PRINCIPIUL DE FUNCȚIONARE

În sistemul de generare a energiei fotovoltaice, dispozitivele de protecție sunt conectate între polii pozitivi și negativi ai liniei și pământ. În circumstanțe normale, dispozitivul de protecție este într-o stare de rezistență ridicată. Atunci când apare o supratensiune în rețeaua electrică din cauza fulgerelor sau din alte motive, dispozitivul de protecție va conduce imediat în nanosecunde, introducând supratensiunea la sol, protejând astfel echipamentul electric de pe rețeaua electrică. Când supratensiunea trece prin dispozitivul de protecție și dispare, dispozitivul de protecție va reveni la o stare de rezistență ridicată, acest lucru nu va afecta funcționarea normală a rețelei electrice. Schema electrică schematică a protectorului de supratensiune este prezentată în figura următoare.

CHIP

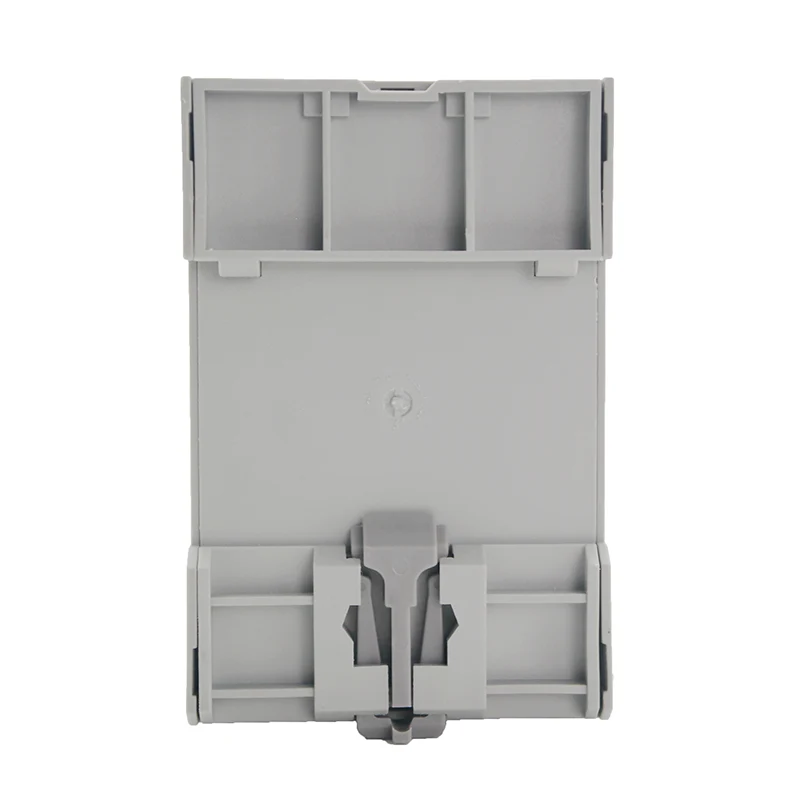

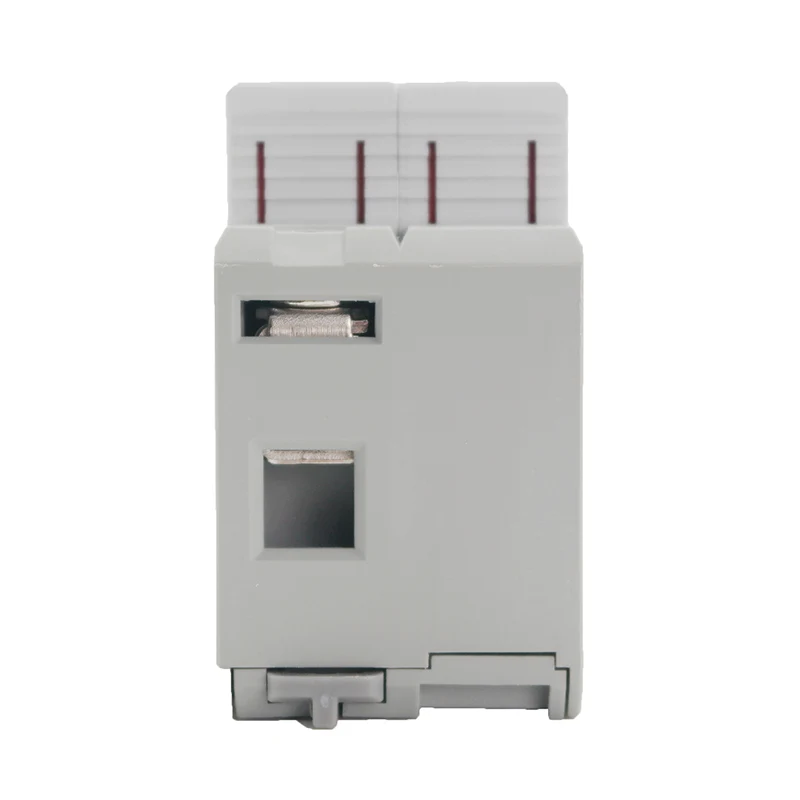

CONTUR ȘI DIMENSIUNI DE INSTALARE

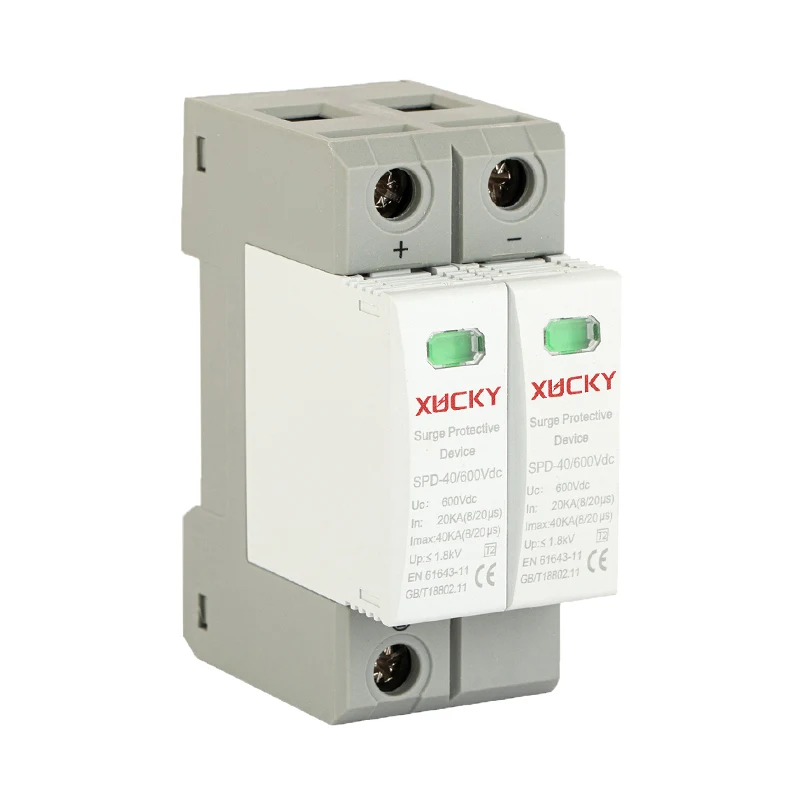

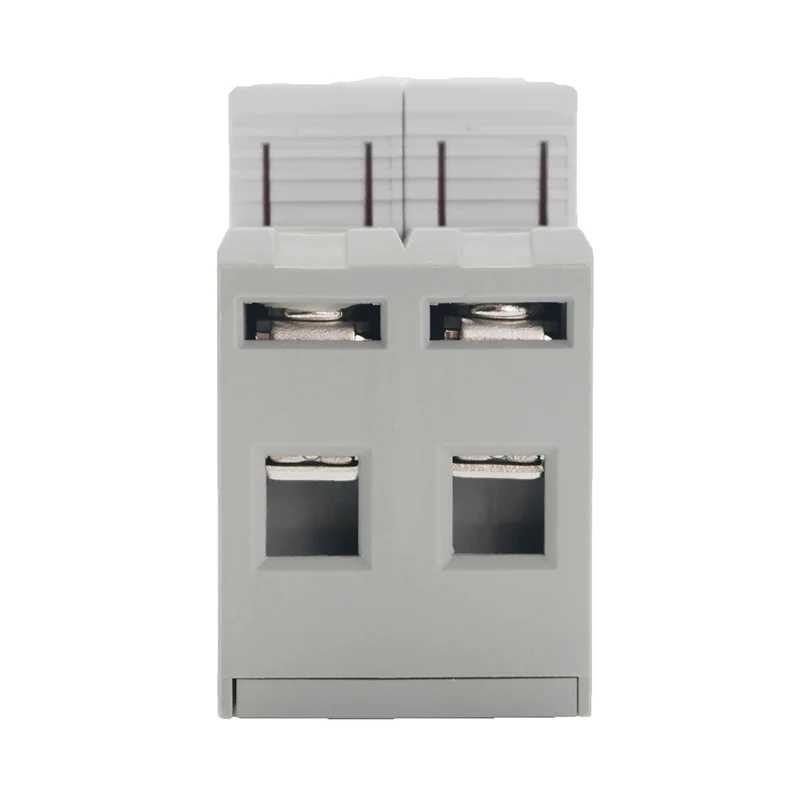

2P

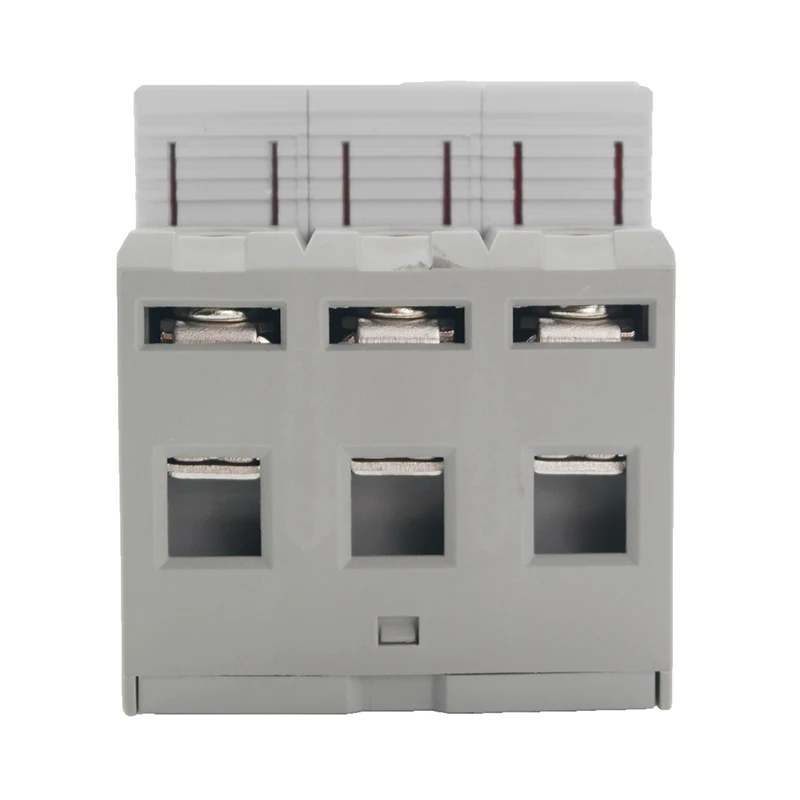

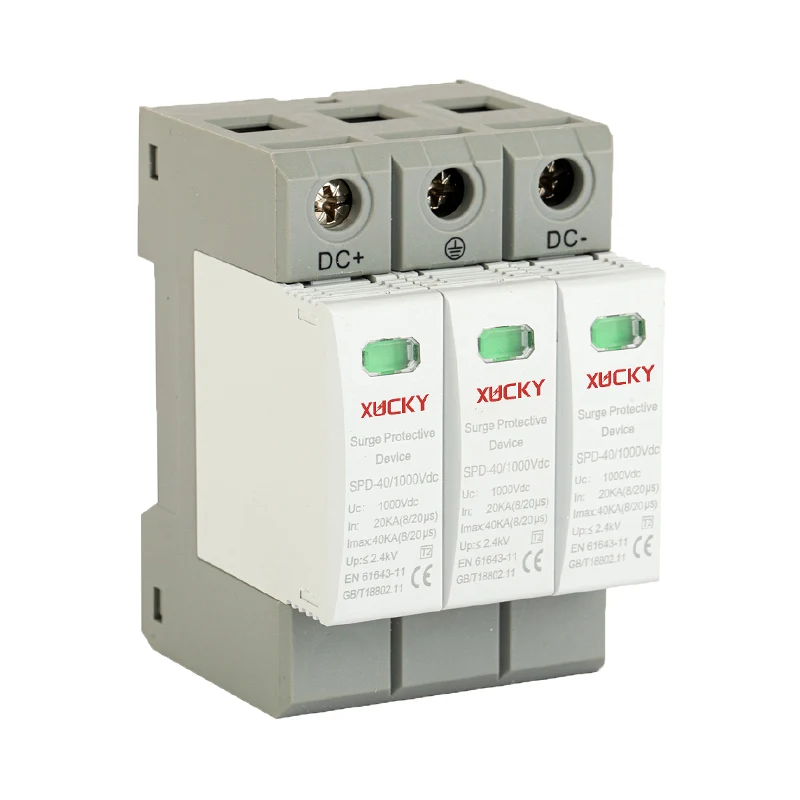

3P

APLICARE

●Invertoare solare: Pentru a proteja electronicele sensibile din invertoare de curenți și tensiuni de supratensiune.

● Panouri solare: Integrate în cutiile de joncțiune ale panourilor solare pentru a proteja panourile individuale de evenimentele de supratensiune.

●Cutii DC Combiner: În sistemele solare centralizate, SPD-urile sunt folosite pentru a proteja ieșirea combinată DC de mai multe șiruri de panouri solare.

●Sisteme de stocare a bateriilor: Pentru a proteja bateriile și electronicele asociate de condițiile de supratensiune.

●Sisteme solare conectate la rețea și în afara rețelei: Asigurarea siguranței și stabilității atât a instalațiilor de energie solară conectate la rețea, cât și a celor independente.

● Controlere de încărcare: În sistemele alimentate cu energie solară cu controlere de încărcare pentru a proteja împotriva vârfurilor de tensiune care ar putea deteriora controlerul sau sarcinile conectate.
