Dispozitiv de protecție la supratensiune SPD

Domeniul de aplicare

Dispozitiv de protecție la supratensiune XUCKY SPD, seria B, C, D Dispozitivul de protecție la supratensiune SPD modular cu curent mare este utilizat pentru sistemele de alimentare cu curent AC 50/60Hz, TT, IT, TN-S, TN-C, TN-C-S de tensiune nominală 380V și mai jos, pentru a proteja rețeaua electrică cauzată de fulgere sau supratensiune. Designul se bazează pe IEC61643-1, poate descărca curentul de fulger de 100kA, carcasa este instalată pe șină electrică de 35 mm, dispozitivul de detașare va ieși automat din rețeaua de alimentare, în timp ce indicatorul de stare trece de la verde la roșu. Dispozitivul de protecție la supratensiune SPD are moduri de protecție în mod comun (MC) și mod diferențial (MD).

Dispozitivul de protecție la supratensiune SPD conforme cu cerințele standardului IEC61643-1.

Funcția dispozitivului de protecție la supratensiune

Dispozitivul de protecție la supratensiune SPD folosește un varistor neliniar excelent, în condiții normale, dispozitivul de protecție la supratensiune este în stare de rezistență ridicată, curentul de scurgere este aproape zero, pentru a asigura alimentarea normală a sistemului de alimentare. Când apare supratensiunea sistemului de alimentare, dispozitivul de protecție la supratensiune conduce imediat, în nanosecunde, amplitudinea limitei de supratensiune în domeniul de lucru de siguranță al echipamentului. În același timp, se eliberează energia de supratensiune. Apoi, dispozitivul de protecție la supratensiune s-a transformat rapid într-o stare de impedanță ridicată, care nu afectează sursa de alimentare normală pentru sistemul de alimentare.

Structura și principiul de funcționare

Dispozitiv de protecție la supratensiune SPD în sistemul trifazat cu patru fire, dispozitivele de protecție la supratensiune sunt conectate între liniile în trei faze și un fir de masă de linie zero. Dispozitivul de protecție la supratensiune se află într-o stare de rezistență ridicată în circumstanțe normale, când apare tensiunea de supratensiune a rețelei de alimentare cauzată de fulgere sau alte cauze, dispozitivul de protecție la supratensiune va conduce imediat în timp de nanosecundă pentru a lua supratensiune în pământ și pentru a proteja echipamentele electrice pe rețeaua electrică. Când tensiunea de supratensiune trece prin protector, după ce dispare, dispozitivul de protecție la supratensiune se schimbă în starea de rezistență ridicată, fără a afecta astfel funcționarea normală a rețelei de alimentare.

Caracteristicile produsului

★ utilizarea drepturilor de proprietate intelectuală independente ale filmului varistor de oxid de zinc de înaltă performanță

★ utilizarea tehnologiei profesionale în modulul de protecție a scutului metalic

★ supraîncălzire încorporată la supracurent, tehnologia circuitului de control al temperaturii

★ Indicarea alarmei este evidentă, verde (normal), roșu (defecțiune)

★ design modul, instalare ușoară, întreținere, întreținere ușoară

★ cu o interfață de comunicare la distanță, care permite monitorizarea de la distanță

Principalii parametri tehnici

Diagramă

Structura principală și principiul de funcționare

În sistemul trifazat cu patru fire, liniile trifazate și o linie neutră sunt conectate cu un protector între cap.

În circumstanțe normale, protectorul se află într-o stare de rezistență ridicată, iar atunci când rețeaua electrică are o supratensiune din cauza loviturilor de fulger sau din alte motive, protectorul va fi pornit imediat în timp de nanosecunde și va fi introdusă supratensiunea. în pământ, protejând astfel echipamentul electric de pe rețeaua electrică.

Când supratensiunea trece prin protector și dispare, protectorul revine la starea de rezistență ridicată, pentru a nu afecta funcționarea normală a rețelei electrice. Schema electrică schematică a protectorului de supratensiune este prezentată mai jos.

Notă: 1, deconectare termică 2, tablă varistor

Locația de instalare și aplicarea

■ Protector SPD pentru curent de trăsnet de clasă C pentru legarea potențialului echipamentului de trăsnet.

■ Instalaţi zona LPZ0B sau LPZ1 şi zona LPZ2.

■ Dispozitivul de protecție la supratensiune este instalat de obicei în cutia de distribuție de podea, centrul de calculatoare, camera de telecomunicații, camera de control al liftului, camera TV prin cablu, camera de control al clădirii, centrul de monitorizare a securității, centrul de control al incendiilor, camera de control industrială, camera de control a echipamentelor de conversie a frecvenței, spitalul sala de operatie, UTI si Dotata cu electronica

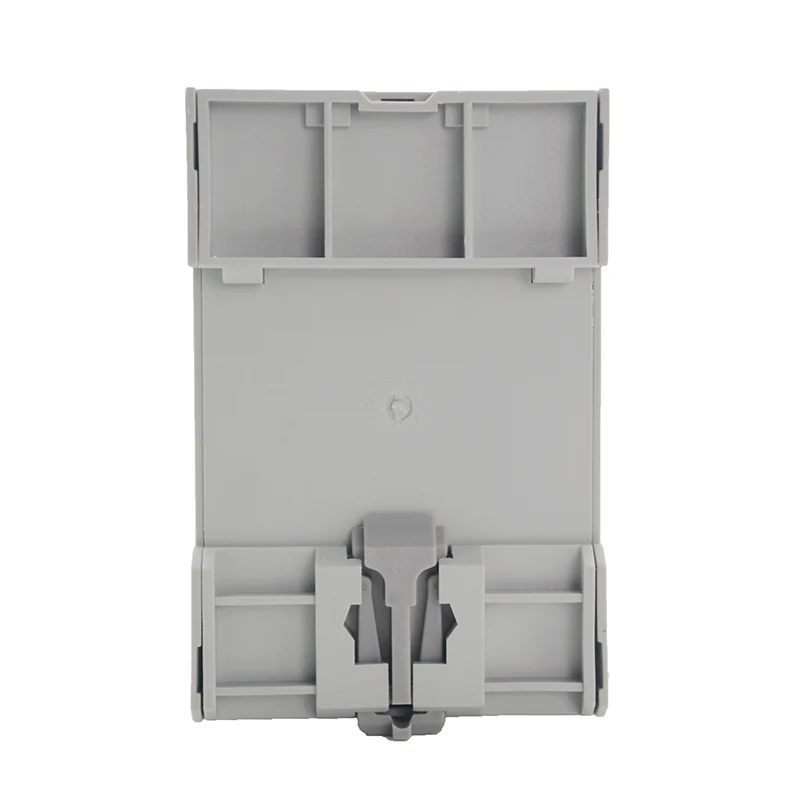

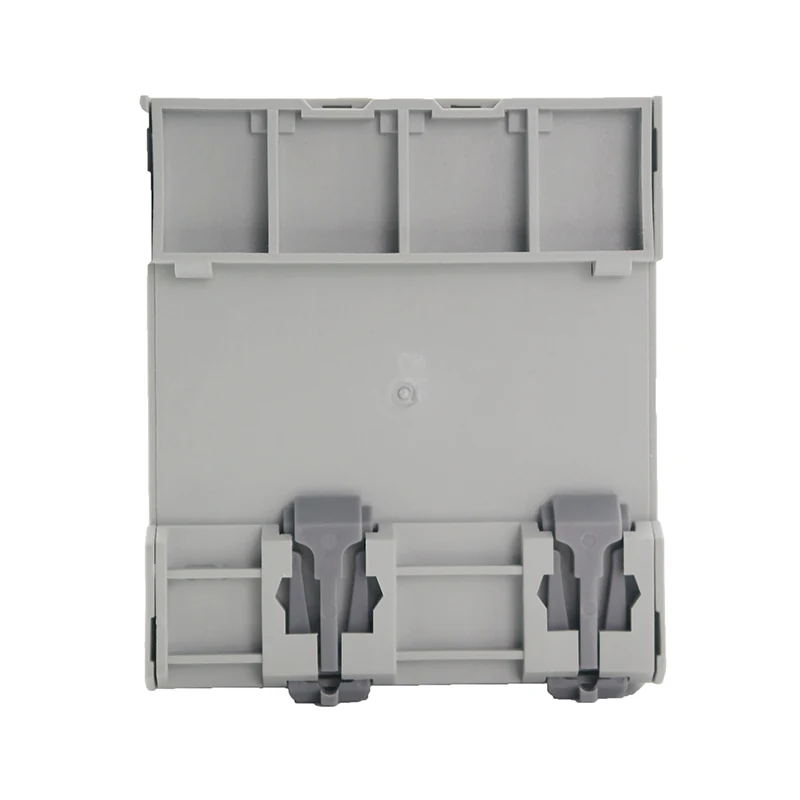

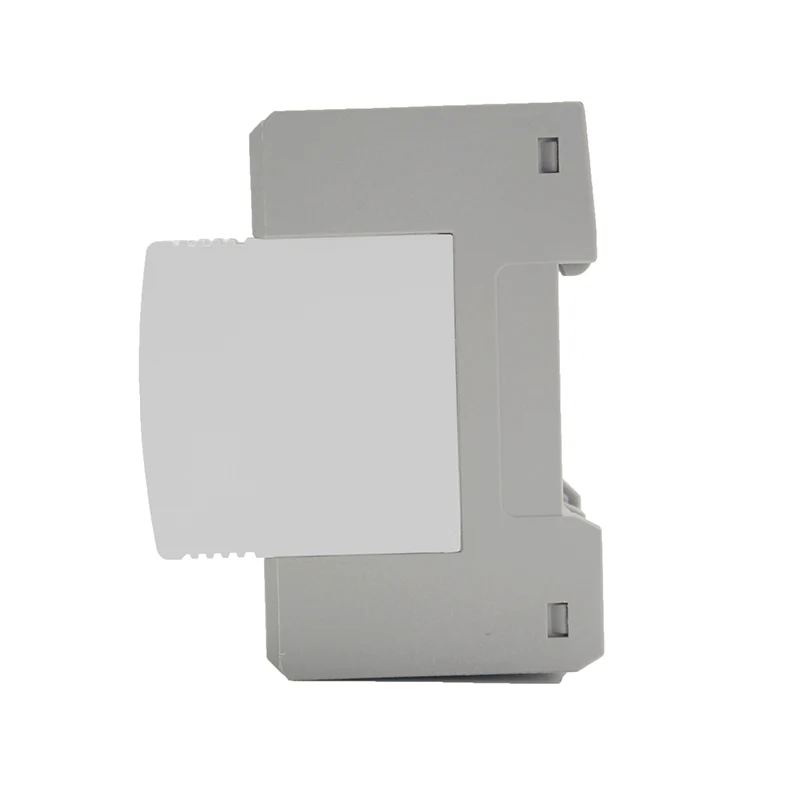

CONTUR ȘI DIMENSIUNI DE INSTALARE

1P

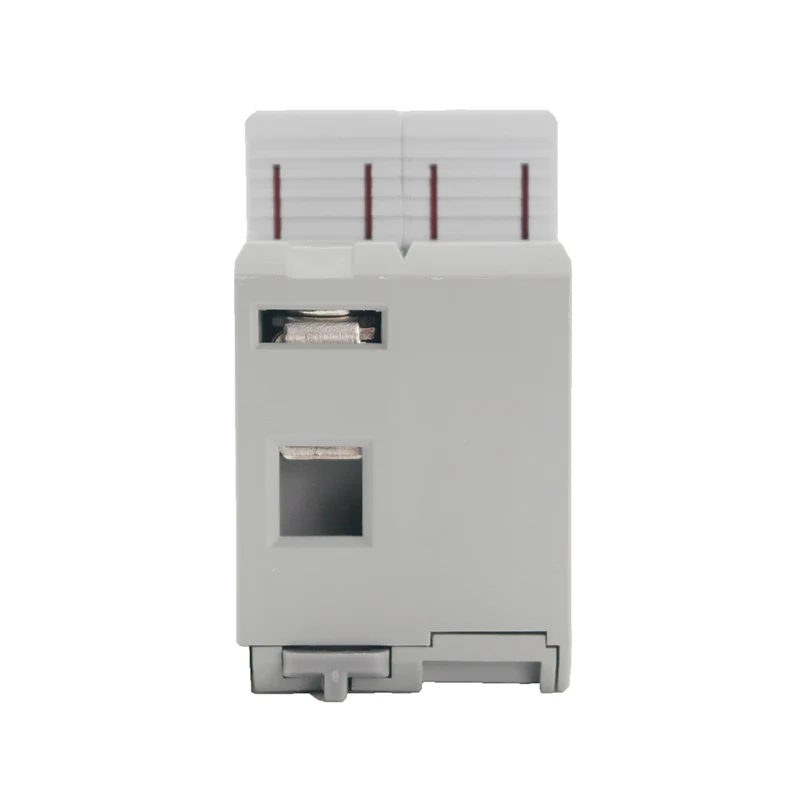

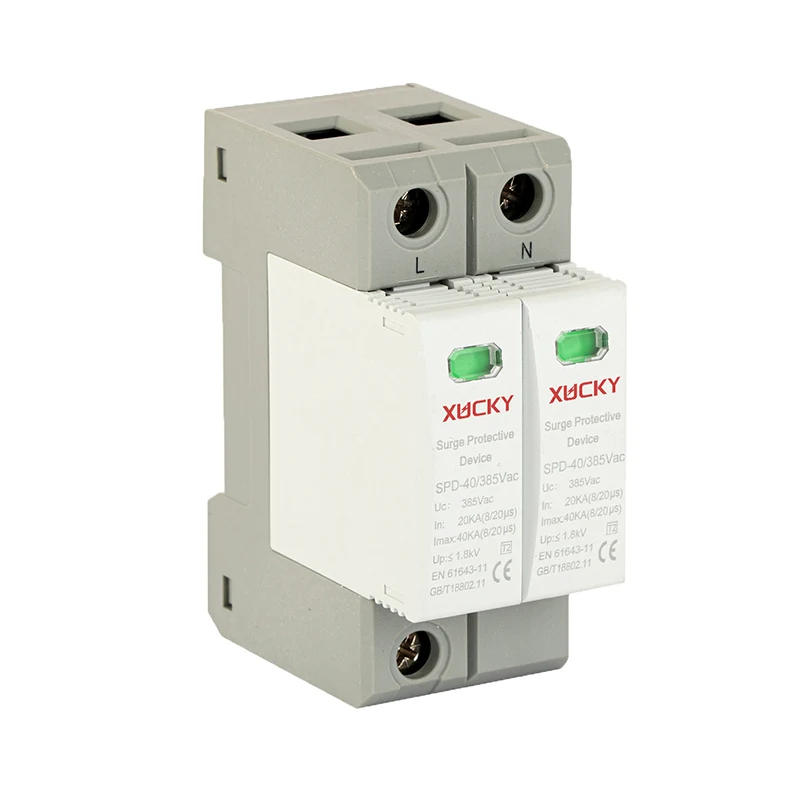

2P

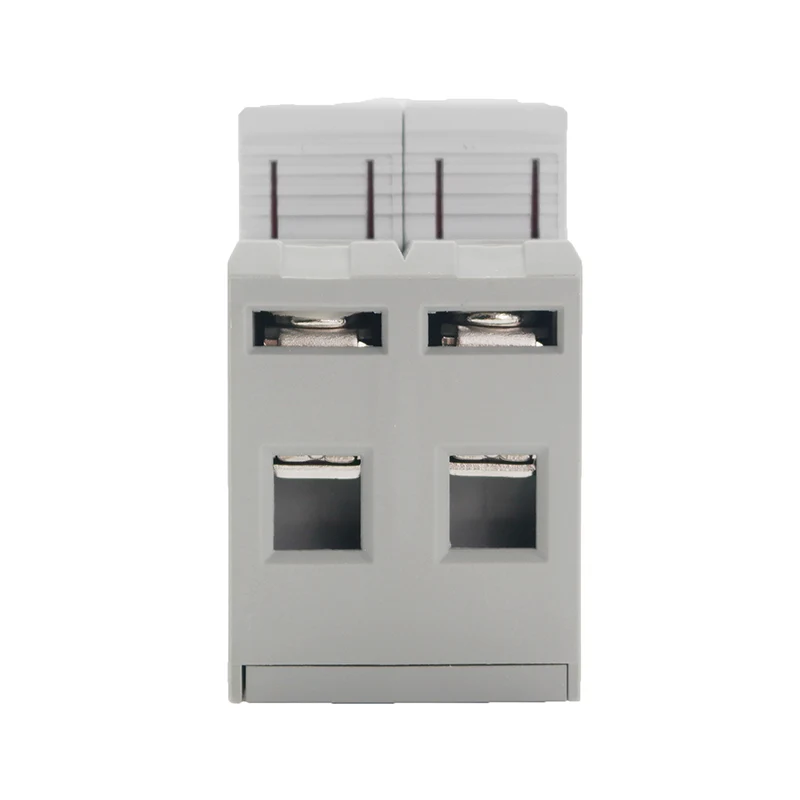

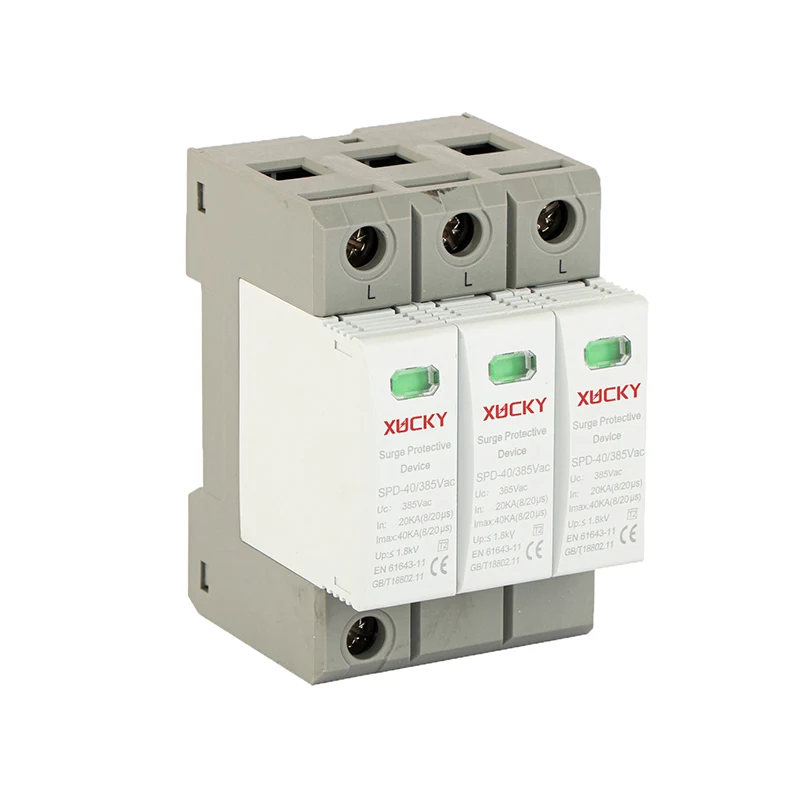

3P

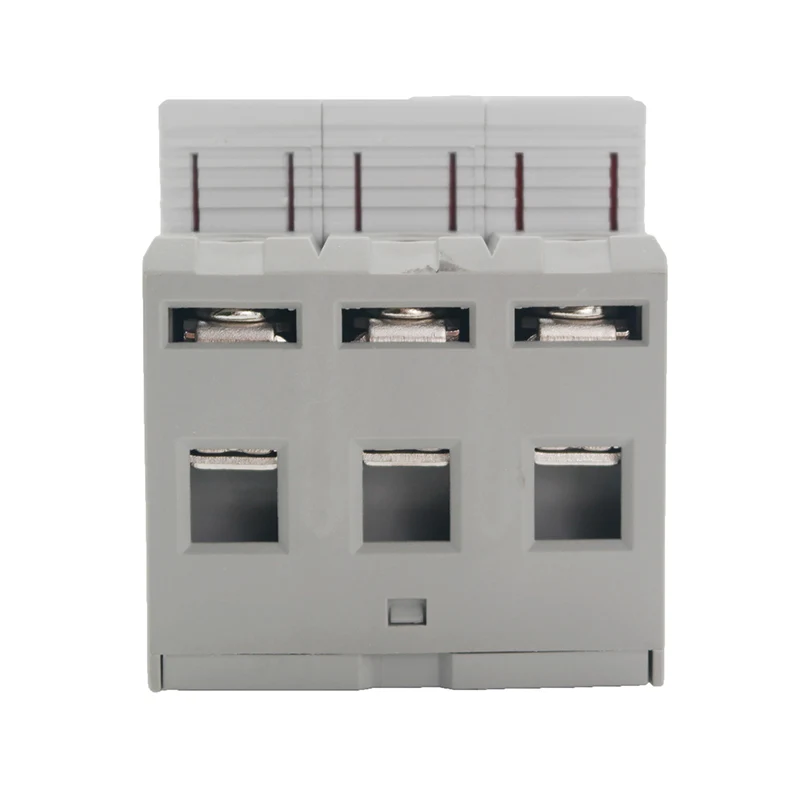

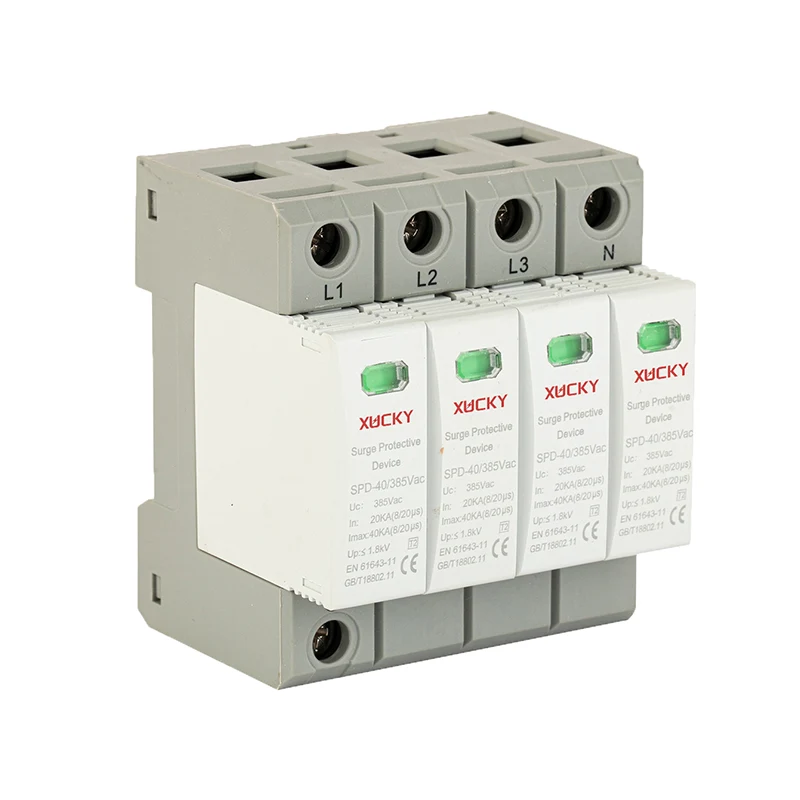

4P

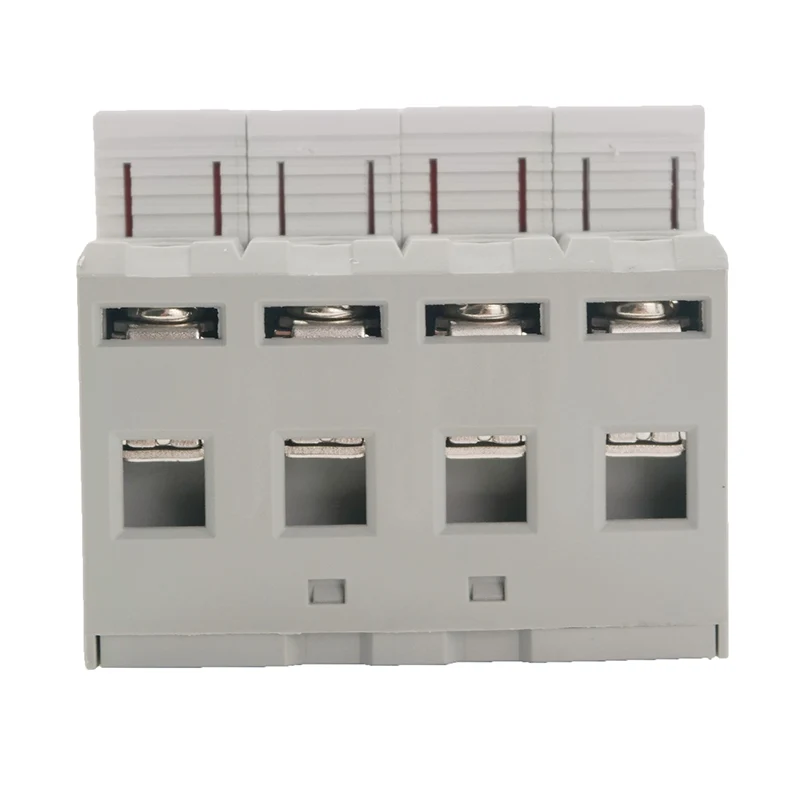

De ce să folosiți un protector de supratensiune

Forța distructivă a fulgerului este mare, fulgerul în afara sursei de comutare (paratrăsnet) nu este suficient, unda fulgerului va invada direct sau indirect (prin inducție electromagnetică) toate căile electrice și canalele metalice (cum ar fi linia de alimentare și linia de semnal, antenă și țeavă metalică etc.). Supratensiunea și supratensiunea fulgerului care rezultă va provoca daune mari sistemului de rețea, echipamentelor electrice, informațiilor electronice, linii ușoare deteriorate, deteriorarea gravă a dispozitivului, face paralizia sistemului, cauzat pierderi incalculabile. Curentul de fulger se schimbă rapid, în electricitate.
