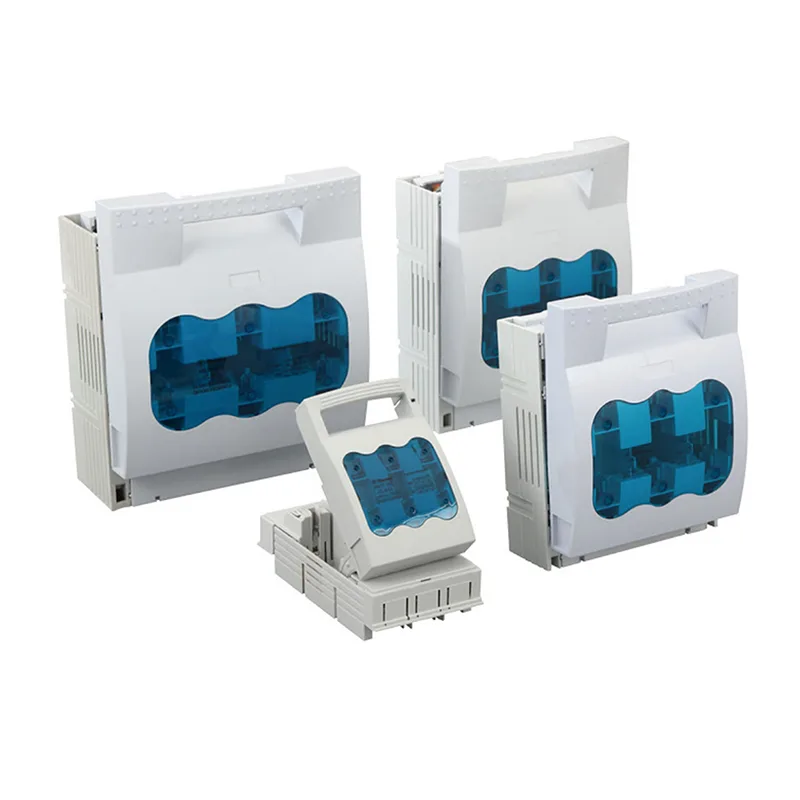

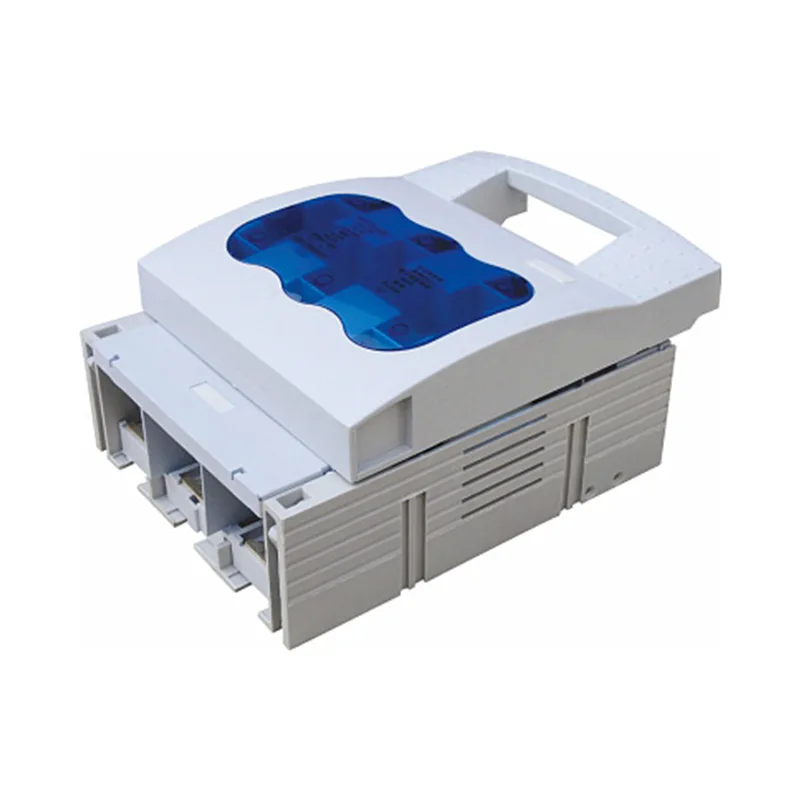

HR17B Separator comutator cu siguranțe

Separatorul comutatorului cu siguranțe XUCKY HR17B poate fi acționat cu sarcină. Se aplică curentului nominal 40A~630A. Sunt 2 grupuri, 3 grupuri și 4 grupuri. Poate fi montat pe bara colectoare și instalat pe placa fixă. De asemenea, oferă structura de intrare și ieșire a capetelor superioare și inferioare, introducerea tăieturii cuțitului și dispozitivul de stingere a arcului; iar orificiul de detectare închis este pe capacul comutatorului, comutatorul de semnal și comutatorul de detectare sunt construite. Poate fi echipat cu monitor pentru siguranțe și poate fi folosit ca întrerupător cu cuțit.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

Separatorul comutatorului cu siguranțe de înaltă calitate XUCKY HR17B poate fi operat cu sarcină. Se aplică curentului nominal 40A~630A. Sunt 2 grupuri, 3 grupuri și 4 grupuri. Poate fi montat pe bara colectoare și instalat pe placa fixă. Separatorul comutatorului cu siguranțe HR17B oferă, de asemenea, structura de intrare și ieșire a capetelor superioare și inferioare, introducerea cuțitului și dispozitivul de stingere a arcului; iar orificiul de detectare închis este pe capacul comutatorului, comutatorul de semnal și comutatorul de detectare sunt construite. Poate fi echipat cu monitor pentru siguranțe și poate fi folosit ca întrerupător cu cuțit.

Separatorul comutatorului cu siguranțe este frumos, nou și concis și este conform cu IEC60947-3 și GB14048.3.

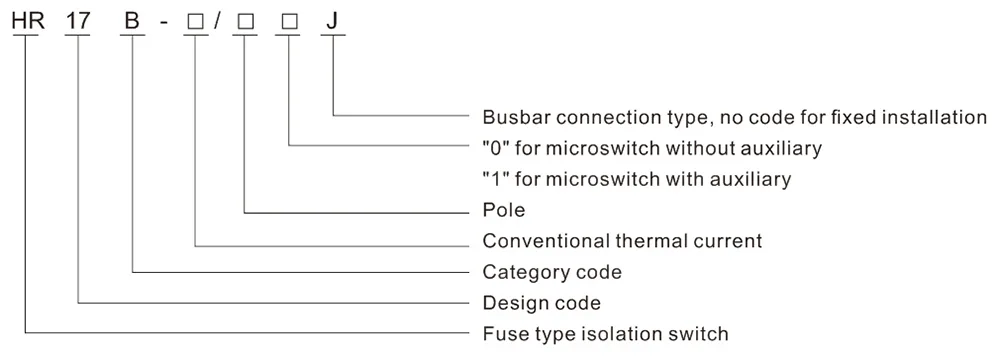

Model și semnificație

Principalii parametri tehnici

Model cu întrerupător cu siguranță		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Tensiunea nominală de izolație Ui		690V	690V	800V	800V	800V	800V
Tensiunea nominală de funcționare Ue		AC400, 660V
Curentul nominal de funcționare Ie	400V AC-23B	40A	63A	160A	250A	400A	630A
Curentul nominal de funcționare Ie	660V AC-22B	32A	50A	100A	200A	315A	425A
Capacitate nominală de realizare pe timp scurt Icm		10Ie
Curent nominal de scurtcircuit limitat Inc		50 kA
Legătură de siguranță		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Contur și dimensiuni de instalare

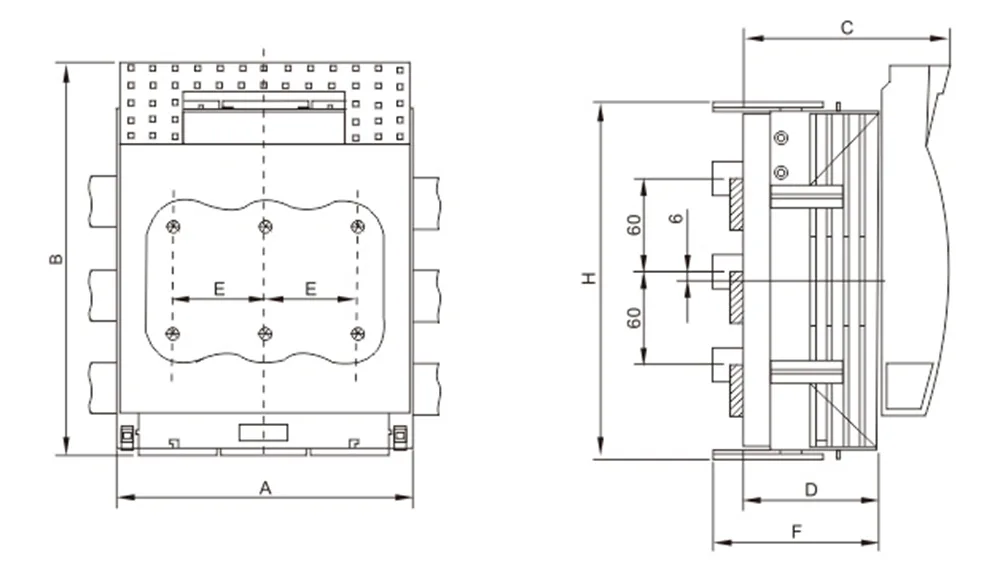

Contur și Dimensiuni de instalare ale HR17B-160~630A Tip suspendat

Model	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

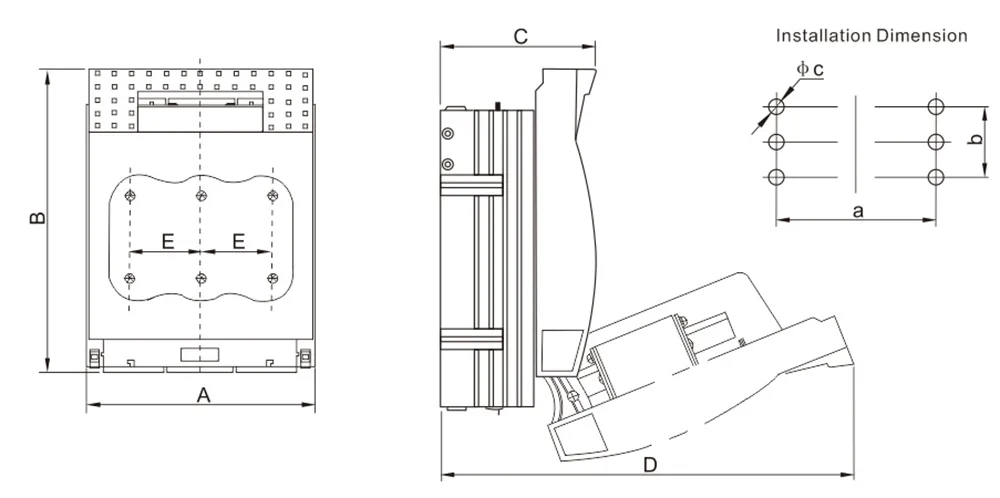

Contur și dimensiuni de instalare ale HR17B-40~630A Fix

Model		Dimensiunea contur (mm)					Dimensiune de instalare (mm)
Model		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
