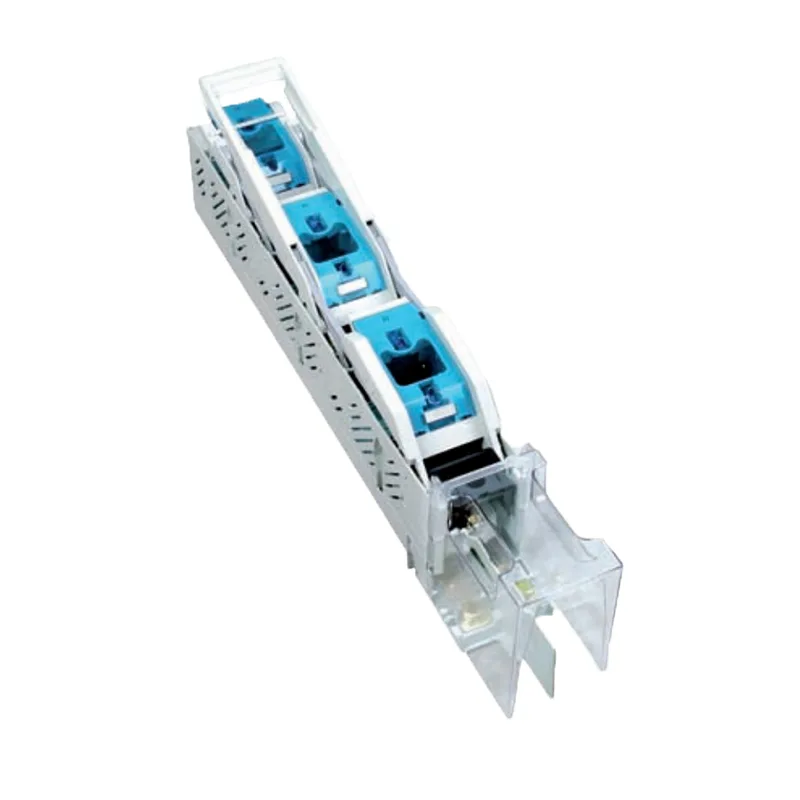

HG2B Separator întrerupător cu siguranțe în linie

Domeniul de aplicare

Separatorul comutatorului cu siguranțe în linie HG2B este potrivit pentru tensiune nominală AC 660V și mai mică, AC 160A~630A, frecvența nominală AC 50Hz. Cu funcționarea la sarcină, primul transformator de curent și integrarea întrerupătorului de bară, cu avantajele ajustării convenabile a intrării-ieșirii sus-inferioare, rupere separată trifazată, rupere simultană trifazată și altele, utilizate pe scară largă în seturi complete de produse și substație de cutie importată.

În sistemul de distribuție al întreprinderilor industriale, este utilizat în principal în circuitele de distribuție și circuitele motoarelor cu curenți mari de scurtcircuit, care pot fi utilizate pentru a porni și opri manual circuitul rar și pentru a izola sursa de alimentare și poate proteja circuitul AC de scurtcircuit. Separatorul comutatorului cu siguranțe în linie nu este potrivit pentru pornirea și deconectarea unui singur întrerupător de motor. Îndeplinește standardele: GB14048.3, IEC60947-3.

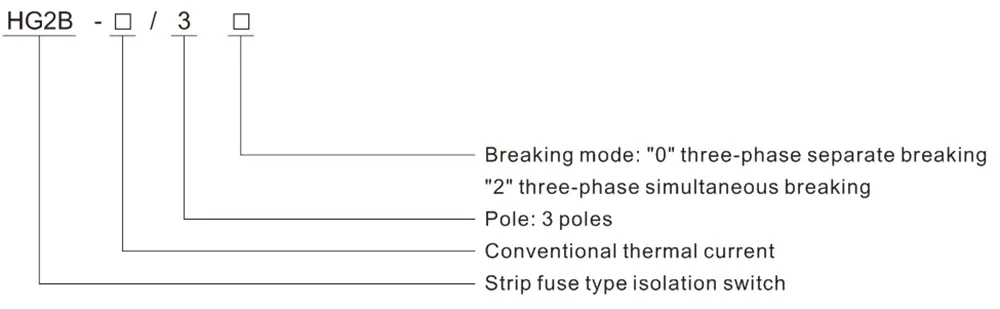

Model și semnificație

Condiții normale de lucru și condiții de instalare

1. Temperatura aerului ambiant nu este mai mare de +40°C și nu mai mică de -5°C.

2. Cota locului de instalare nu depășește 2000m.

3. Umiditate: Când temperatura maximă este de +40°C, umiditatea relativă a aerului nu depășește 50%, iar umiditatea relativă mai mare poate fi permisă la temperaturi mai scăzute, de exemplu, 90% la 20°C. Trebuie luate măsuri speciale pentru condensul ocazional cauzat de schimbările de temperatură.

4. Nivelul de poluare al mediului înconjurător este 3.

5. Separatorul întrerupătorului cu siguranțe în linie trebuie instalat într-un loc unde nu există tremurări, șocuri și vibrații semnificative și nu există ploaie și zăpadă. În același timp, nu trebuie să existe un mediu periculos pentru explozie la locul de instalare și nu trebuie să existe gaz și praf în mediu care să corodeze metalul și să distrugă izolația.

Caracteristicile produsului

■ Prima integrare a transformatorului de curent și a comutatorului cu siguranțe

■ Cu marginea cuțitului și dispozitivul de stingere a arcului, operarea este sigură

■ Pot fi adăugate lame izolate, seria NT/NH și miezul de topire semiconductor comun (topire rapidă)

■ Pot fi adăugate monitorizarea siguranţelor şi comutatorul de semnal

■ Utilizat ca întrerupător principal, capacitate de întrerupere instantanee de până la 50-100 kA

■ Întrerupător de izolare tip siguranță bandă DNH5 cu tehnologie de proces unică

■ Separatorul comutatorului cu siguranțe în linie este frumos ca aspect, nou și concis și este conform cu standardul IEC60947-3.GB14048.3.

Structură și caracteristici

Separatorul comutatorului cu siguranțe în linie constă dintr-o bază, un piedestal, un capac, un mâner, un capac de protecție și altele. Carcasa siguranței seria NT este montată pe capac și folosită ca lamă de contact mobilă; Mânerul se rotește de-a lungul punctului de sprijin al bazei în formă de evantai, iar capacul este rupt și închis împreună cu siguranța. Există o distanță spațială mare și un punct de rupere clar pentru a îndeplini cerințele comutatorului de izolare. Piedestalul și baza pot fi dezasamblate cu ușurință, astfel încât piedestalul să fie instalat pe bara de distribuție în siguranță și fiabil. Baza este echipata cu o grila de stingere a arcului pentru a asigura capacitatea de rupere a intrerupatorului.

Principalii parametri tehnici

Relația dintre comutator și legătura siguranței

Notă: Siguranța NT3-200, 250A nu este standard, vă rugăm să contactați compania noastră pentru a comanda sau personaliza.

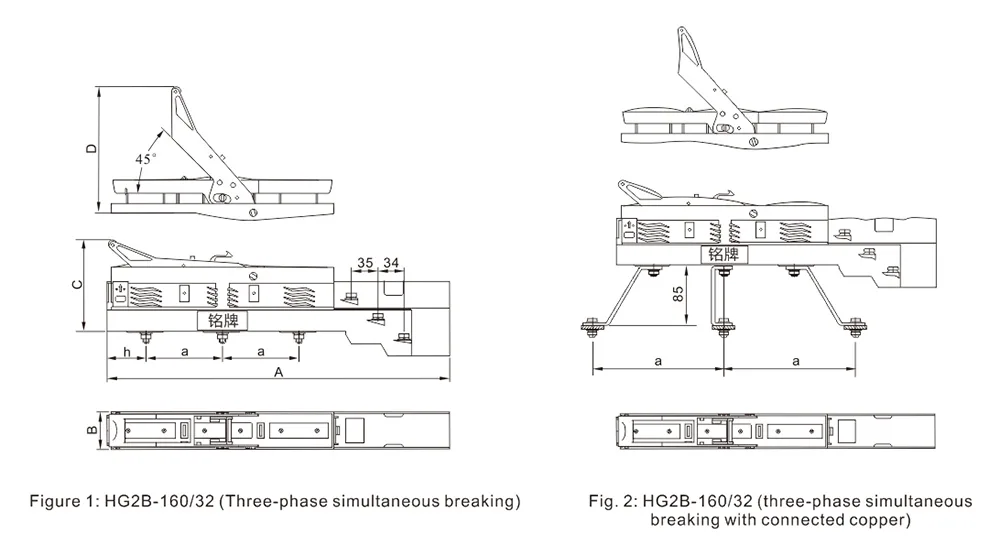

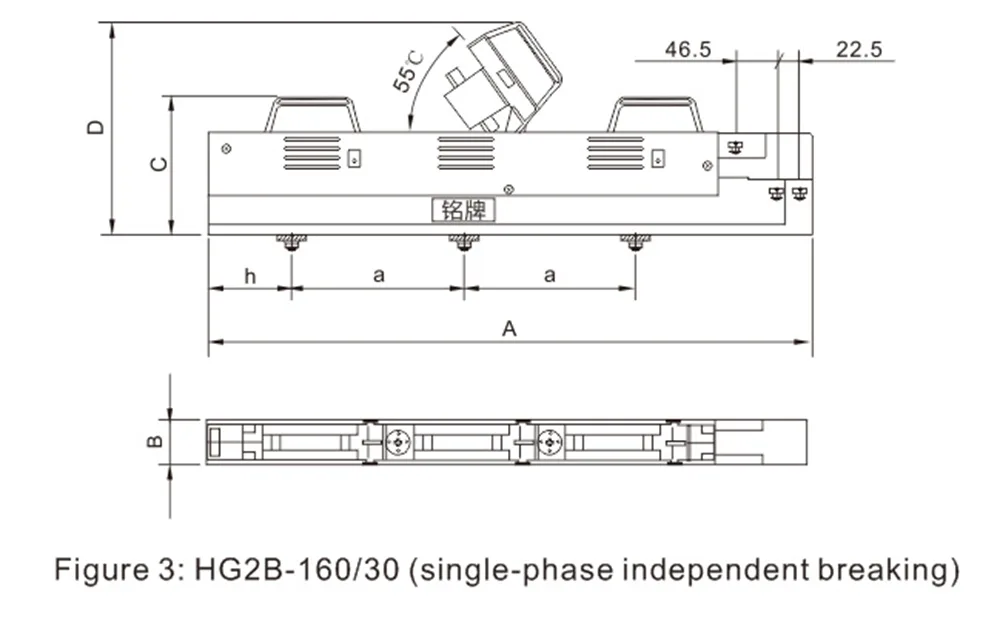

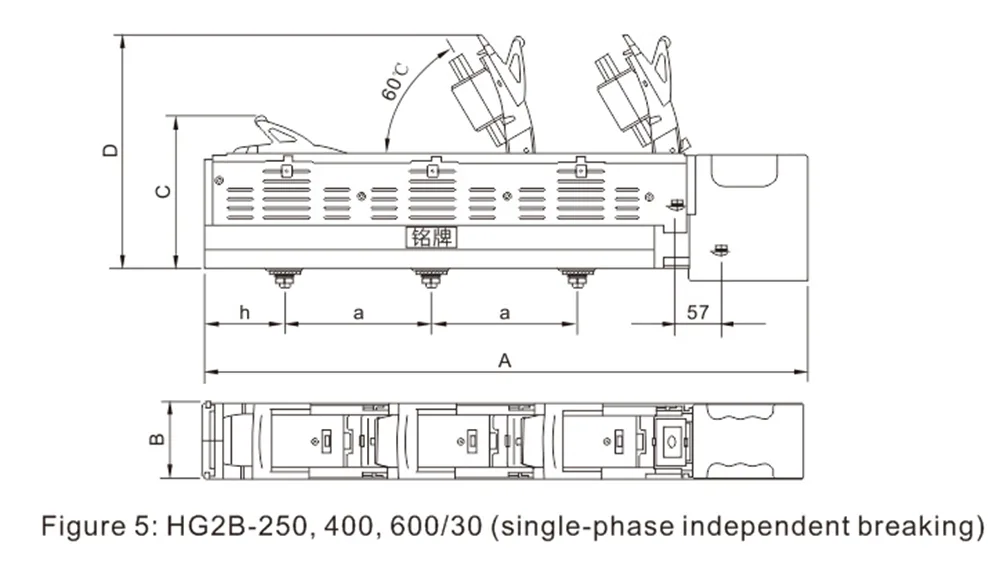

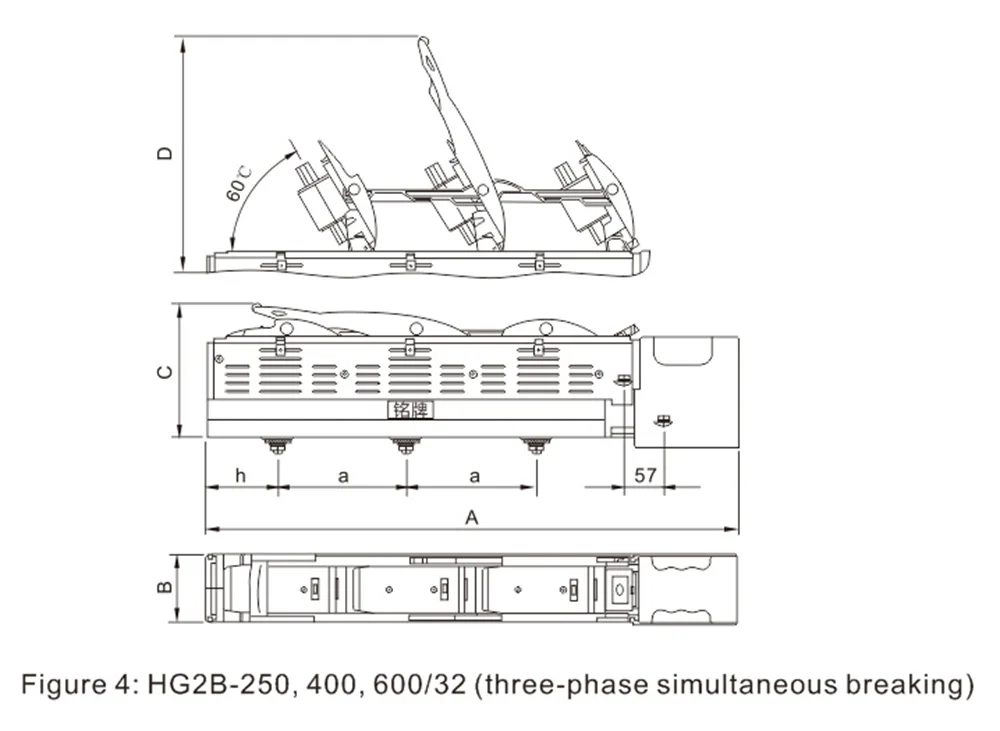

Contur și dimensiuni de instalare

Structura și dimensiunile de instalare ale întrerupătorului cu siguranțe în linie HG2B-160~630A.
