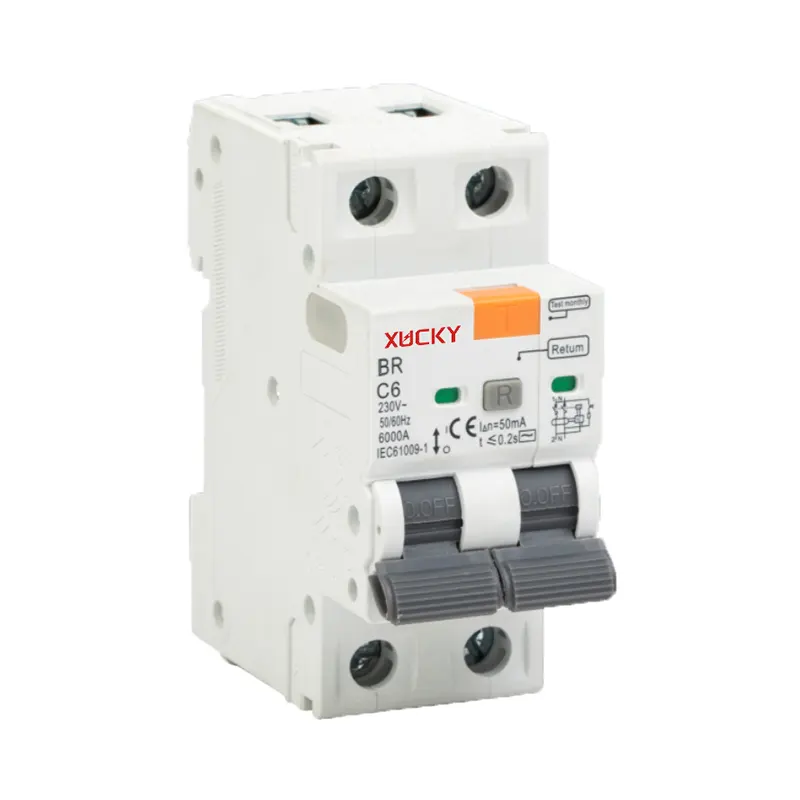

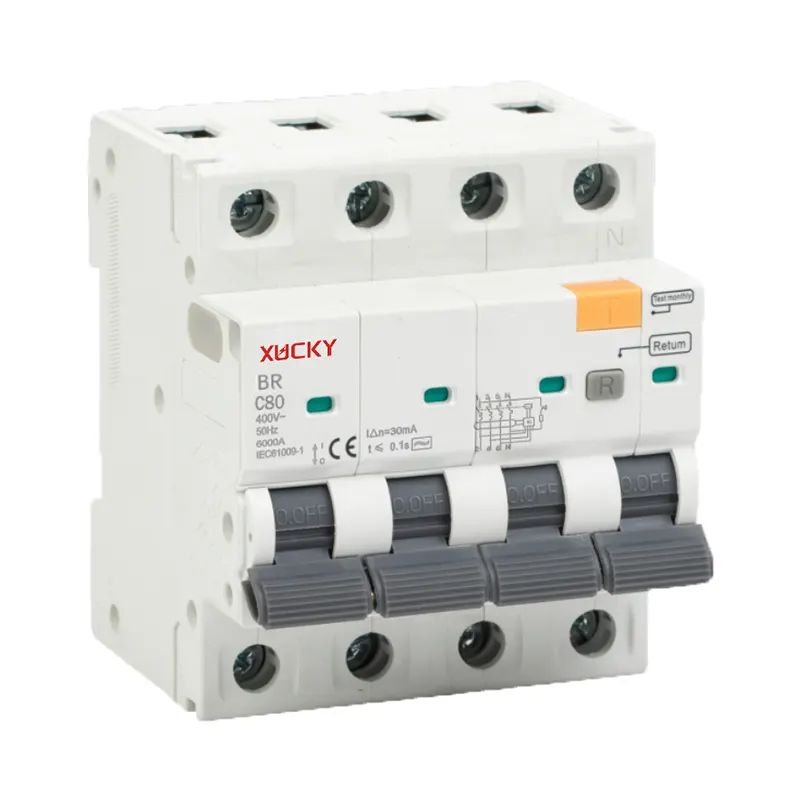

RCBO tip electronic

Date tehnice

◆ Standard: IEC61009 -1

◆ Protecție: Defecțiune la pământ și supracurent

◆ Curent nominal. În: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Funcționare, în: 30, 100, 300 mA

◆ Capacitate nominală de întrerupere și rupere acționată cu curent rezidual I△m: 500A

◆ Curent rezidual nominal nefuncționat I △ nr: 0,5IAn

◆ Tensiune nominală de izolație Ui: 250V

◆ Tensiune nominală de rezistență la impuls Uimp: 4000v

◆ Număr de poli: 2P(1P+N),4P(3P+N)

◆ Tensiune nominală: 2P 240/415VAC, 4P 415VAC

◆ Timp de oprire curent rezidual: < 0,1 sec.

Tip excursie:

◆ Defecțiune la pământ: Declanșare electronică/electromagnetică

◆ Supracurent: Termo-magnetic

◆ Capacitate de rupere: 6kA

◆ Rezistenta electrica: 2000 operatii

◆ Grad de protecție: IP20

◆ Montare: Pe șină DIN de 35 mm

◆ Lățime: 17,5 mm per stâlp

◆ Terminal: tip pin

Timpul de întrerupere a curentului rezidual

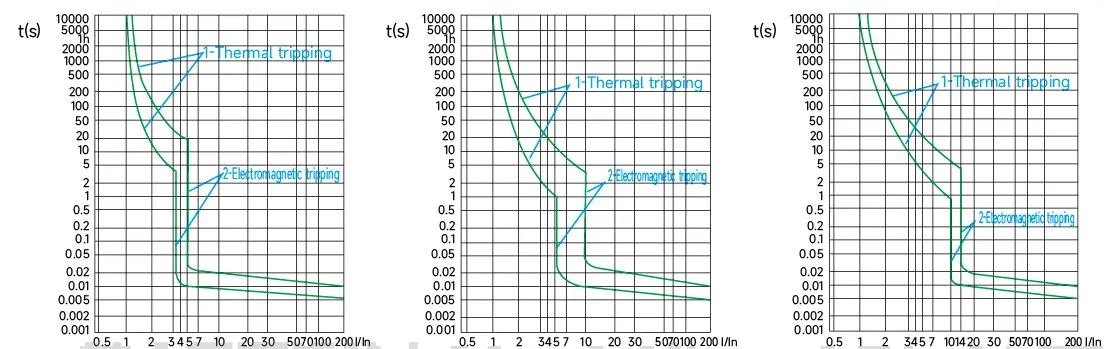

Curba caracteristică

Cablaj

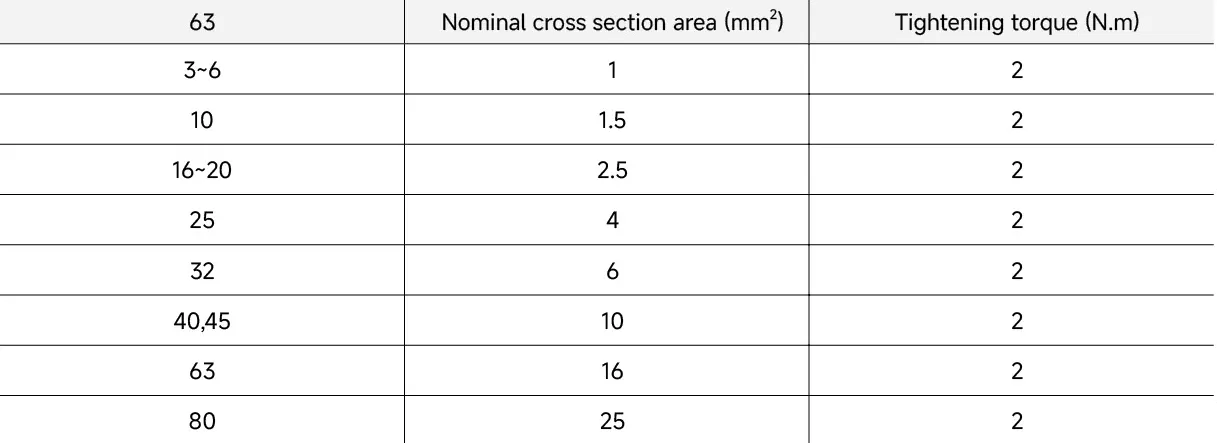

Pentru conectare trebuie folosiți conductorii corespunzători, vezi tabelul pentru parametrii relativi.

Caracteristici

◆ Combinația dintre un RCCB și un întrerupător miniatural într-un design compact pentru protecția personalului, împotriva incendiilor și a liniilor.

◆ Tip electromagnetic, independent de tensiune.

◆ Piesa MCB protejează liniile împotriva suprasarcinelor și scurtcircuitelor și este disponibilă în caracteristicile B și C.

◆ Mânerul oferă o indicație clară a poziției contactului.

◆ Cablul de referință la pământ asigură protecția împotriva scurgerilor la pământ în cazul pierderii neutrului alimentării.

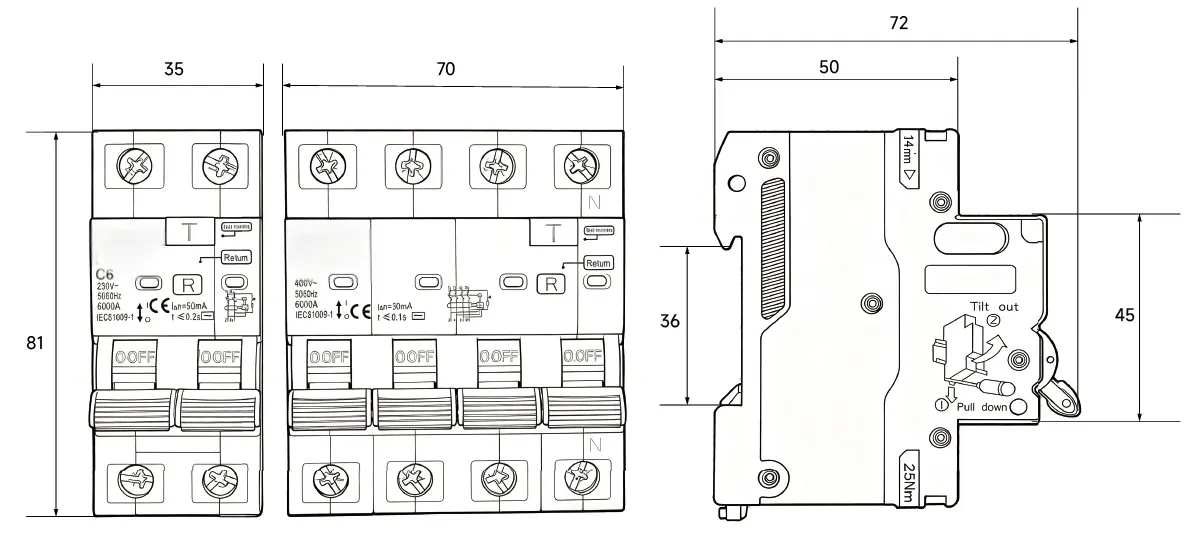

Dimensiuni generale și de montaj

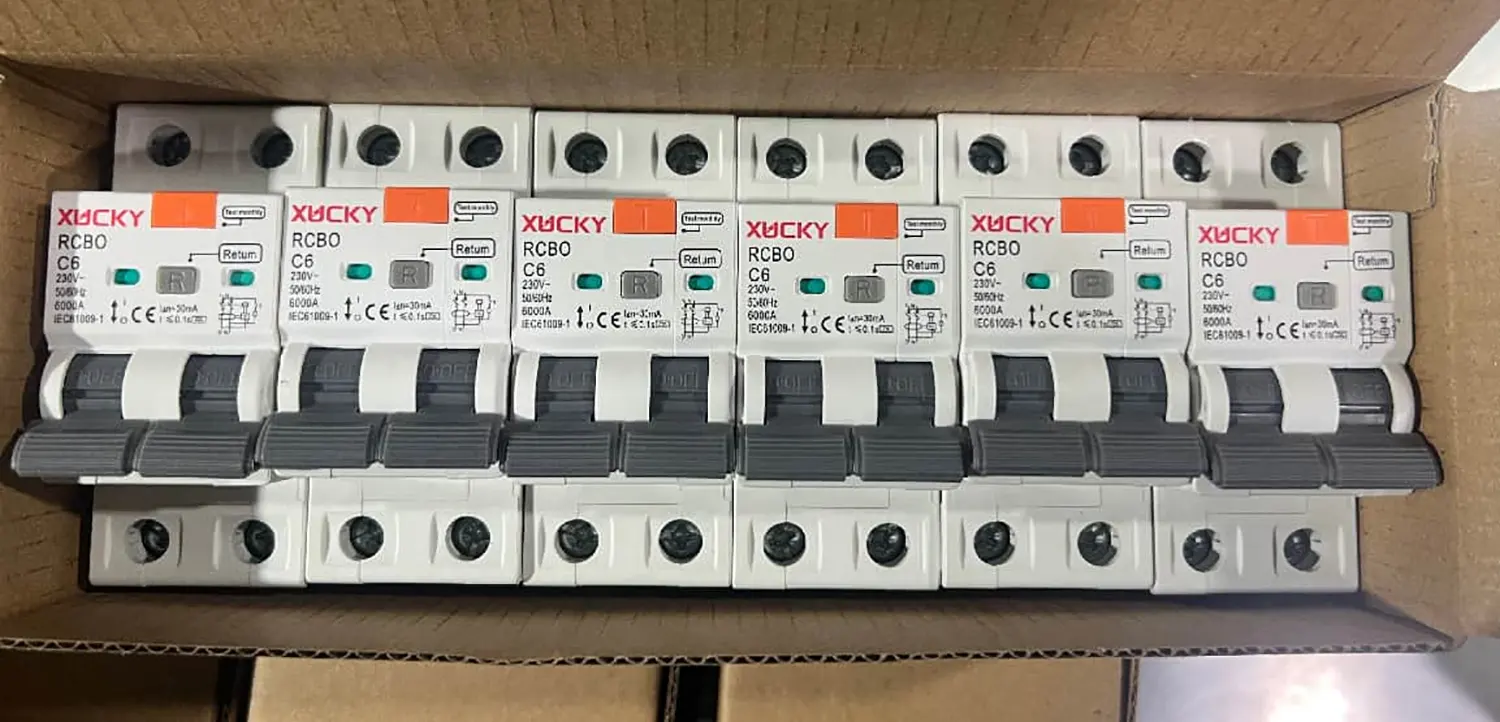

Informații despre ambalaj

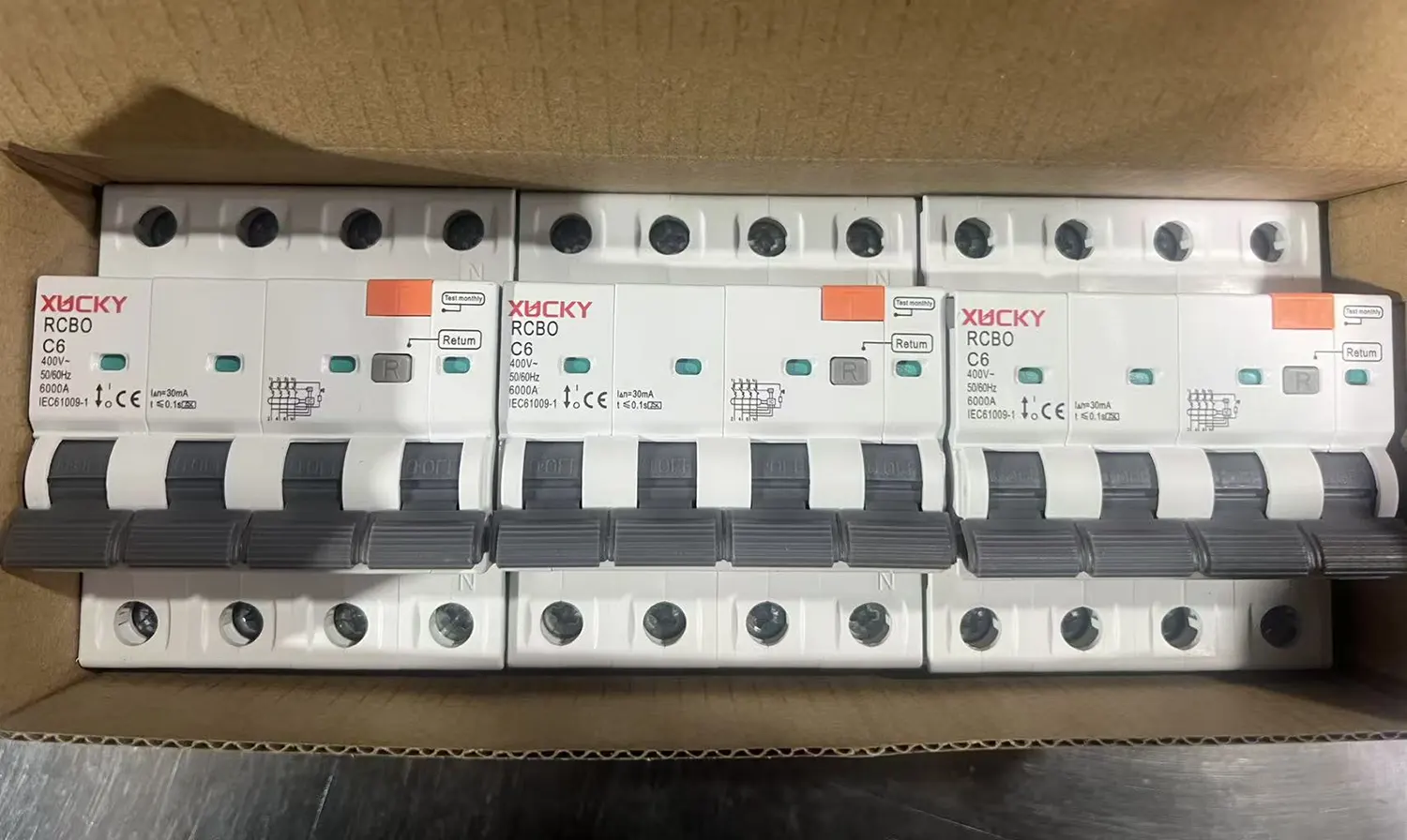

4P RCBO 3buc/cutie

2P RCBO 6buc/cutie

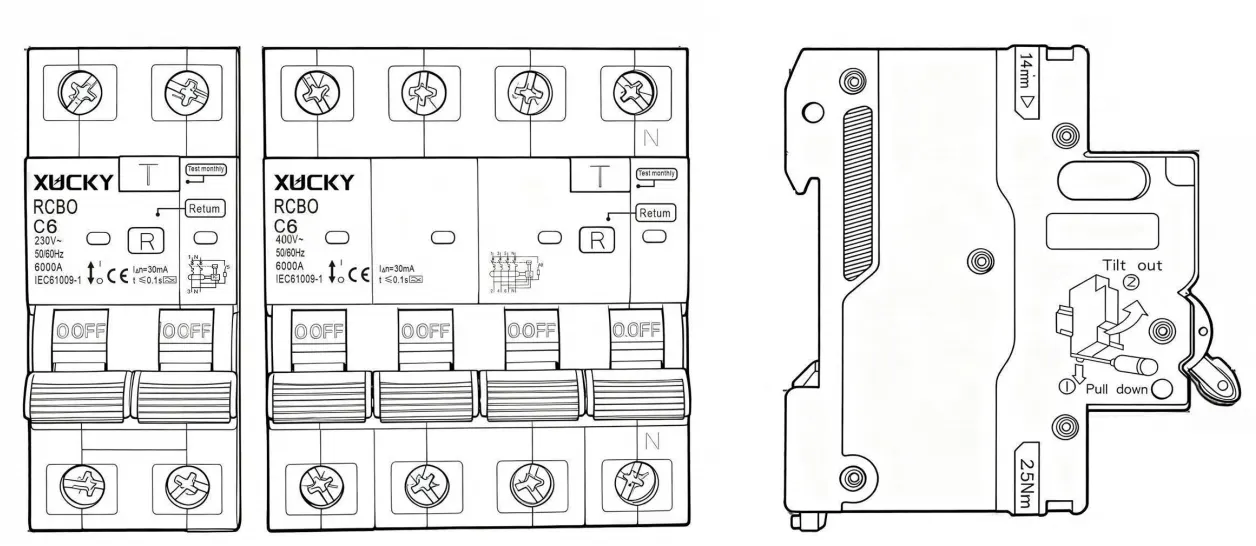

Design de imprimare
