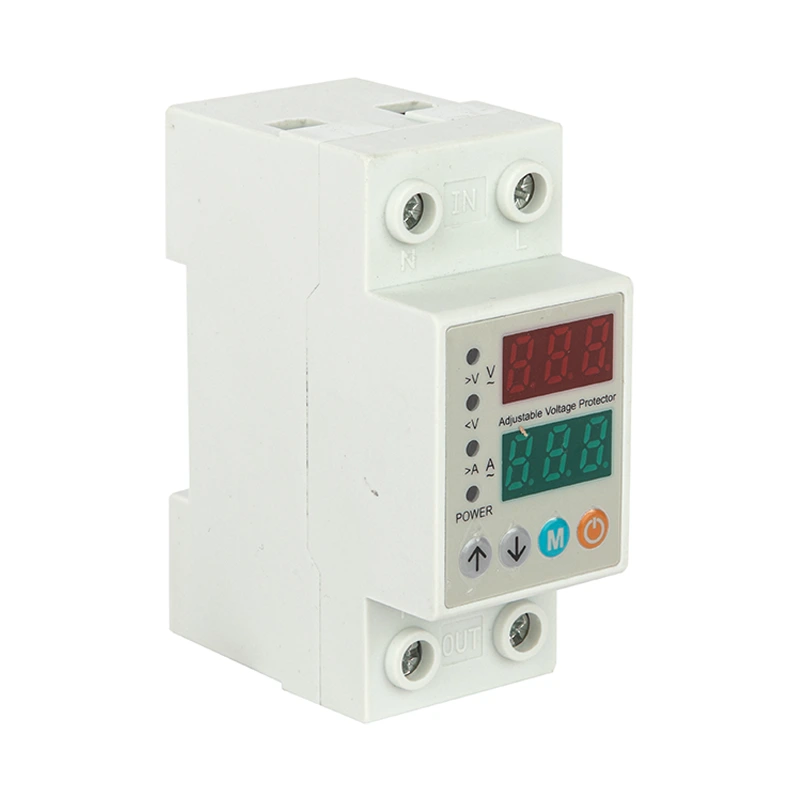

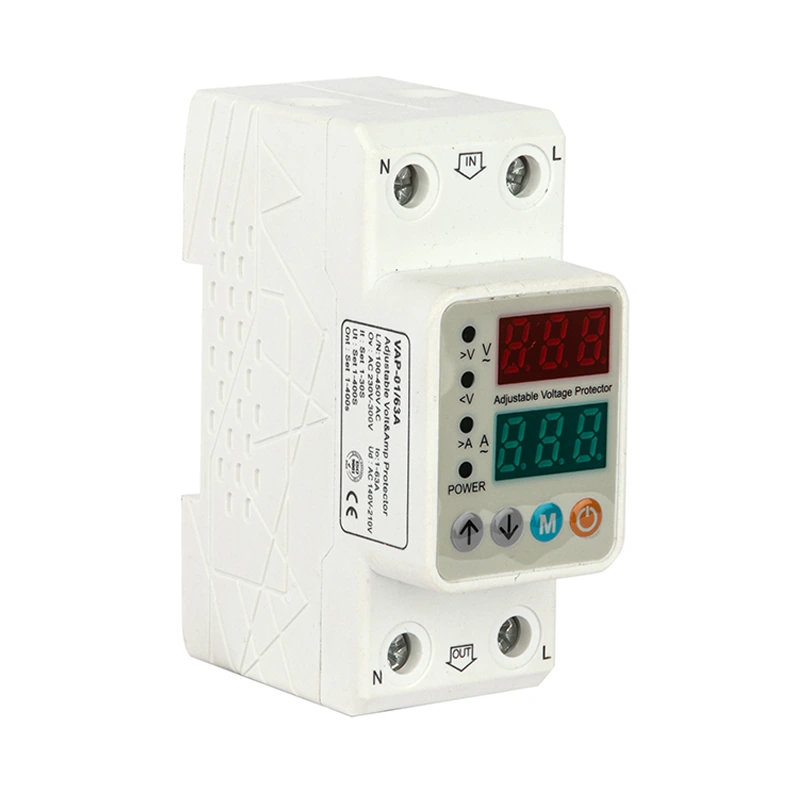

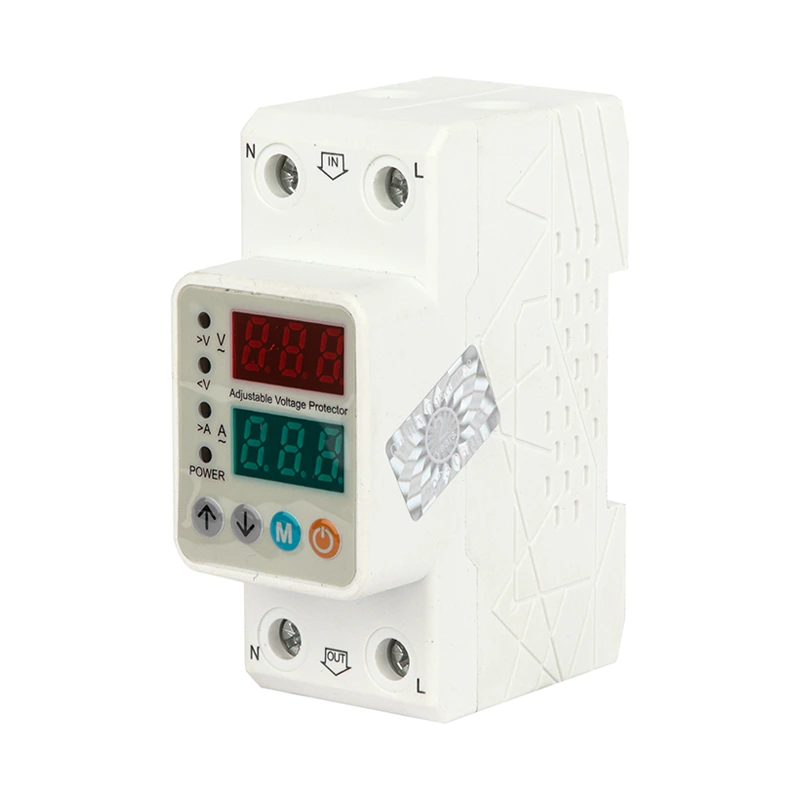

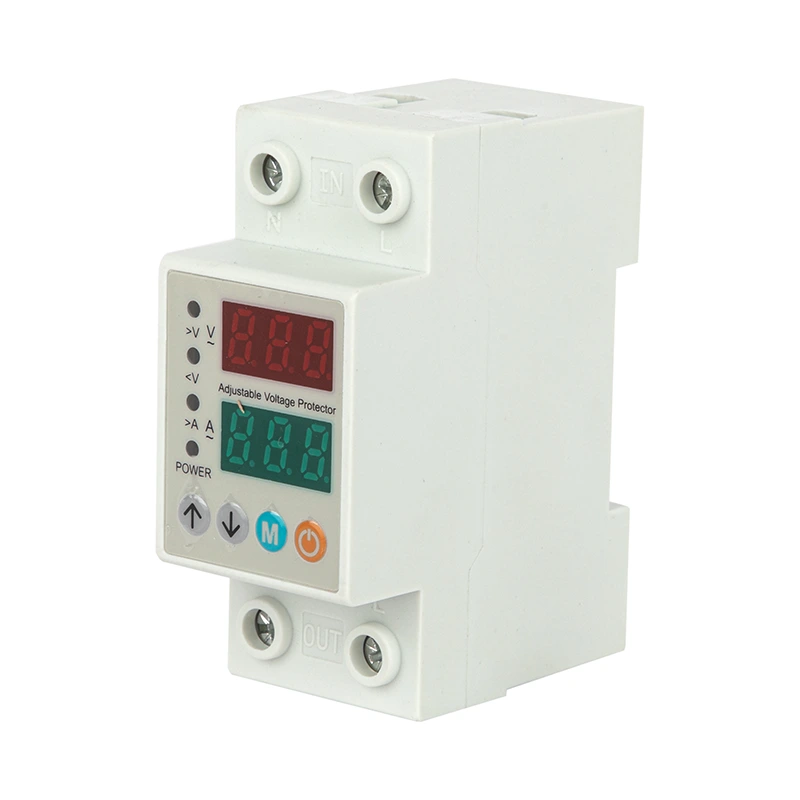

Dispozitiv de protecție a tensiunii

Dispozitivul de protecție a tensiunii XUCKY este un protector inteligent reglabil pentru tensiune și curent. care integrează protecția la supratensiune, protecția la subtensiune și protecția la supracurent. Aplicabil la tensiunea AC monofazată 110V~240V, frecvența nominală de lucru 50/60Hz, curent de lucru maxim 63A. În caz de defecțiune de supratensiune, defecțiune de subtensiune și defecțiune de supracurent în firul sub tensiune, acest produs poate întrerupe instantaneu sursa de alimentare și poate proteja echipamentul electric de ardere. Când linia revine la normal, protectorul de tensiune poate reconecta automat linia. Valoarea supratensiunii, valoarea subtensiunii, valoarea supracurentului și timpul de protecție a produsului pot fi ajustate. Este utilizat în principal pentru protecția la supratensiune/subtensiune a liniilor de intrare ale cutiilor de distribuție rezidențiale, fotovoltaice și din fabrică.

Trimite o anchetă

Descriere produs

Lățimea dispozitivului de protecție reglabil la tensiune este de 36 mm. Curentul de control este foarte convenabil de instalat în cutia de distribuție. Placa de circuit de control este asamblată cu componente importate. Produsul este produs conform standardului modular, cu performanțe și fiabilitate excelente. Poate funcționa normal în condiții anormale de tensiune. Când tensiunea rețelei depășește valoarea tensiunii de acțiune a supratensiunii setată de protector sau este mai mică decât valoarea tensiunii de acțiune a subtensiunii a protectorului, protectorul poate întrerupe rapid și fiabil circuitul pentru a proteja siguranța aparatului. Când tensiunea de la rețea revine la normal, protectorul poate întârzia automat conexiunea de alimentare și poate restabili alimentarea cu energie. Toate funcțiile sunt realizate automat fără operare manuală. LED-ul de pe panou poate indica starea de funcționare a protectorului. Lumina verde a indicatorului luminos indică sursa de alimentare de lucru. Când lumina roșie a indicatorului este stinsă, sursa de alimentare este normală. Când lumina roșie este aprinsă, funcția de protecție începe să întrerupă alimentarea cu energie. Protectorul de supratensiune și subtensiune cu resetare automată are o structură compactă și un aspect frumos și este instalat cu șină DIN de 35 mm.

CARACTERISTICI

Circuitul de control al protectorului de supratensiune și subtensiune cu resetare automată adoptă procesor de mare viteză cu consum de energie mic și mic ca nucleu, releu de blocare magnetic ca circuit principal și design standard modular. Când există supratensiune sau subtensiune în linia de alimentare, protectorul poate întrerupe rapid și în siguranță circuitul sub șocuri continue de înaltă tensiune pentru a evita accidentele cauzate de trimiterea unei tensiuni anormale către aparatele electrice terminale. Când tensiunea revine la normal, protectorul va porni automat circuitul într-un timp specificat pentru a se asigura că aparatele electrice terminale sunt nesupravegheate.

Protectorul are o caracteristică de acțiune limită de timp inversă, iar timpul de acțiune este de 0,1 ~ 30s.

Gama de protecție a tensiunii: 70~300V.

Rezistenta la tensiune de impuls: 4kV (in conformitate cu standardele de siguranta ale aparatelor electrice de clasa III).

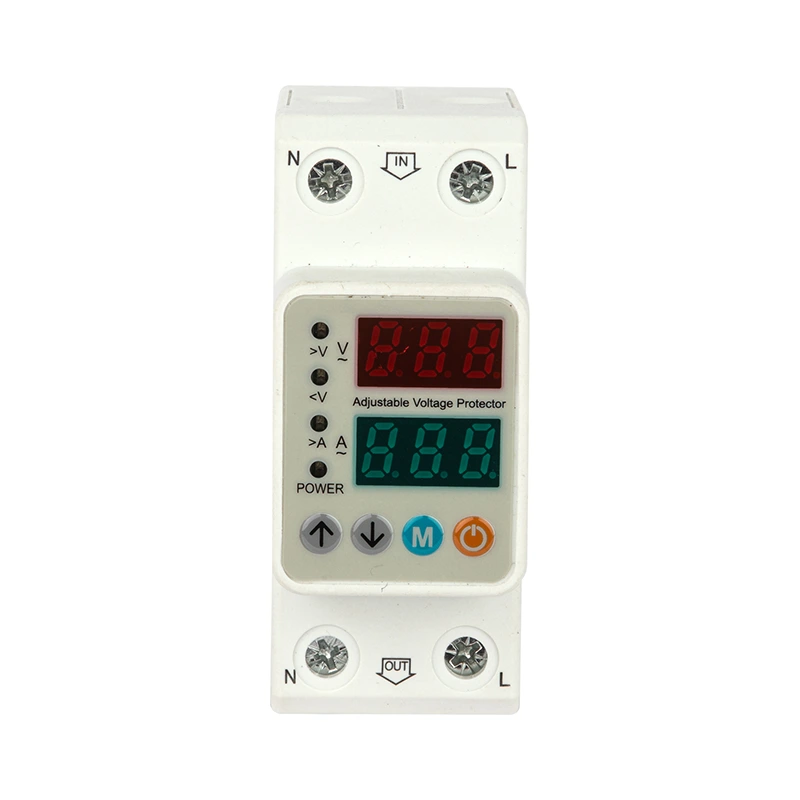

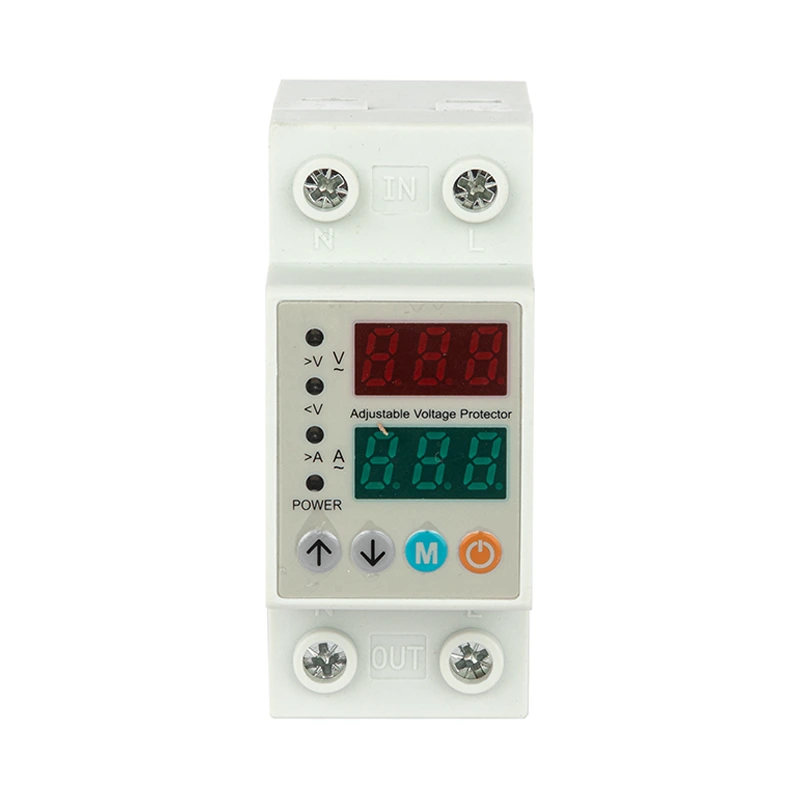

Protectorul are diode emițătoare de lumină în două culori pentru a indica starea de lucru, verde - indicator de tensiune normală; roșu - indicator de supratensiune sau de întârziere.

Metoda de instalare: instalare tip șină de 35 mm, aspect design modular.

Capacitate de cablare: 25 mm² și mai jos fir izolat.

Respectă standardul: „Cod pentru proiectarea clădirilor civile” JGJ-242 Ediția 2011

Temperatura mediului: -5°C~40°C;

Altitudine: nu mai mult de 2000 m;

Umiditate: Când temperatura maximă a locului de instalare este de 40°C, umiditatea relativă a aerului nu depășește 50%. Umiditatea relativă mai mare este permisă la temperaturi mai scăzute, cum ar fi 90% la 20°C. Trebuie luate măsuri speciale pentru condensul ocazional din cauza schimbărilor de temperatură.
