Transformatoare de putere de tip uscat SCB10

În calitate de producător și furnizor profesionist de transformatoare în China, XUCKY ar dori să vă ofere transformatoare de putere de tip uscat SCB10 de înaltă calitate. În comparație cu transformatoarele cu scufundare în ulei, acest tip de produs are caracteristici în ceea ce privește siguranța, performanța la foc și cerințele de întreținere, dar de obicei are un cost inițial mai mare și un volum relativ mare de echipament la aceeași putere nominală.

Componente de bază și construcție

Miez magnetic: Fabricat din tablă de oțel siliciu laminată la rece de înaltă calitate, grosimea unei singure foi este de obicei între 0,23 mm și 0,3 mm, ceea ce poate reduce eficient pierderile de curent turbionar și pierderile de histerezis. Miezul este asamblat cu îmbinări eșalonate și fixat cu materiale nemagnetice pentru a asigura stabilitatea structurală și zgomotul redus de funcționare.

Înfășurări: Înfășurările sunt realizate din conductori de cupru sau aluminiu tratați cu materiale izolante precum fibra de sticlă, Nomex sau epoxid. Designul său de structură include înfășurare stratificată, folie și concentrică, printre care înfășurarea foliei are o toleranță mai bună la scurtcircuit și o performanță de disipare a căldurii.

Sisteme de izolație: clasificate în funcție de limitele de creștere a temperaturii din IEC 60076-11, inclusiv categorii comune precum Clasa B (130°C), Clasa F (155°C), Clasa H (180°C) și Clasa C. Procesul de turnare a rășinii epoxidice este utilizat pe scară largă la fabricarea transformatoarelor chimice de medie tensiune, care pot oferi proprietăți mecanice bune și rezistență la coroziune.

Sistem de răcire: Răcirea naturală cu aer (AN) este utilizată ca standard pentru transformatoarele de putere mică. Pentru transformatoarele cu valori nominale mai mari, poate fi utilizat un sistem de răcire forțată cu aer (AF), care, împreună cu funcționarea ventilatorului, poate crește capacitatea de ieșire cu aproximativ 30% până la 50%. Unele modele de transformatoare integrează, de asemenea, radiatoare sau sisteme de conducte de ventilație pentru a optimiza fluxul de aer în jurul înfășurărilor și miezului.

Accesorii: Oferim o gamă largă de opțiuni de carcase, de la construcție cu cadru deschis pentru medii interioare curate până la carcase închise cu protecție IP23 sau IP54 pentru medii cu praf sau exterior. Aceste carcase asigură o ventilație adecvată, blocând în același timp în mod eficient pătrunderea materiilor străine și prevenind contactul accidental cu piesele sub tensiune.

Principiul de lucru

Transformatoarele de putere de tip uscat funcționează pe principiul inducției electromagnetice. Când curentul alternativ trece prin înfășurarea primară, în miezul de fier este generat un flux magnetic alternativ, care trece prin înfășurarea secundară, inducând astfel forță electromotoare în înfășurarea secundară. Prin ajustarea raportului de spire al înfășurărilor primare și secundare, tensiunea poate fi crescută sau scăzută, iar transmisia și conversia energiei electrice poate fi finalizată. Întregul proces de transfer de energie se desfășoară într-un mediu uscat compus din medii izolante solide, fără răcire lichidă sau medii izolante.

Avantaje cheie

Siguranță: Fără ulei izolator lichid inflamabil, elimină în mod fundamental riscul de incendiu și pericolele de mediu, respectă standardele stricte de siguranță ale clădirilor înalte, spitalelor, centrelor de date și altor locuri.

Întreținere redusă: nu este nevoie de monitorizare și tratare izolatoare a uleiului, nu este nevoie de întreținere regulată, cum ar fi testarea calității uleiului (cum ar fi analiza gazelor dizolvate), niciun pericol ascuns de scurgere a uleiului și cost cuprinzător scăzut pe tot parcursul ciclului de viață.

Ecologic: Nu există riscul ca scurgerile de ulei să polueze solul sau apa, în conformitate cu standardele LEED, BREEAM și alte standarde de evaluare a clădirilor verzi.

Instalare flexibilă: transformatoarele de distribuție de tip uscat SCB 10 sunt potrivite pentru instalarea în interior și în spațiu închis și se pot adapta la o gamă largă de temperatură (de la -30℃ la +50℃) în clasa de izolație corespunzătoare. Funcționare cu zgomot redus: prin optimizarea designului structurii de prindere și înfășurare a miezului, zgomotul de funcționare este de obicei de 45 - 65 dB (distanță de 1 metru), potrivit pentru clădiri de birouri, zone rezidențiale și alte medii sensibile la zgomot.

Aplicații

Clădiri comerciale: Sisteme de distribuție pentru centre comerciale, hoteluri, aeroporturi și alte locuri, ținând cont de siguranță și de utilizarea spațiului.

Domeniu industrial: fabrici de producție, rafinării, mine etc. pentru conversia locală a energiei și alimentarea cu motor.

Energie regenerabilă: transformatorul nostru de tip uscat, izolat cu rășină, poate fi utilizat în stațiile solare și fermele eoliene pentru a obține creșterea și scăderea tensiunii pentru a se adapta la accesul la rețea sau la consumul local.

Centru de date: Oferă putere stabilă pentru echipamentele IT cu eficiență ridicată și distorsiune armonică scăzută.

Infrastructură urbană: Metrou, spitale, clădiri înalte și alte locuri cu cerințe stricte de siguranță la incendiu, înlocuiesc transformatoarele cu scufundare în ulei.

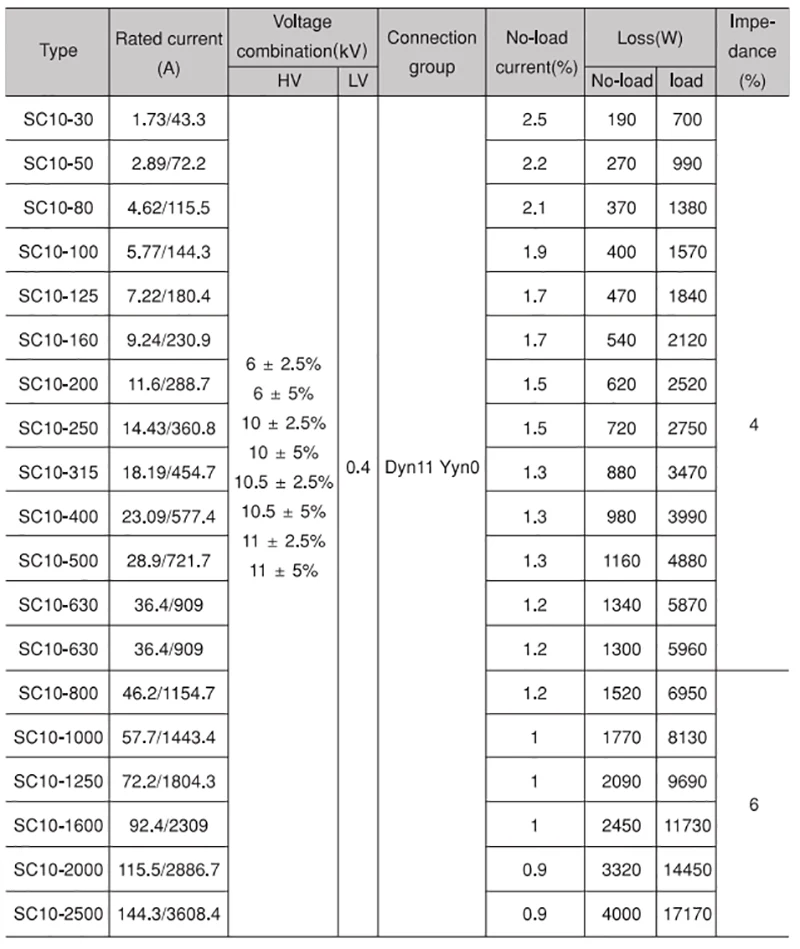

Specificatii tehnice

Întreținere și monitorizare

Inspecție periodică: Inclusiv inspecția vizuală a stării izolației, a etanșeității punctelor de conectare și a acumulării de praf; încercarea de creștere a temperaturii trebuie efectuată sub sarcină în fiecare an.

Monitorizarea temperaturii: Monitorizarea continuă a punctelor fierbinți ale înfășurării și miezului prin senzori PT100 încorporați sau camere cu infraroșu pentru a se asigura că temperaturile nu depășesc limitele clasei de izolație.

Detectarea descărcării parțiale: măsurarea descărcării parțiale on-line sau off-line a transformatoarelor de medie și înaltă tensiune (>10kV) pentru a evalua starea sistemului de izolație.

Curățare și întreținere: Folosind aer comprimat sau curățare cu aspiratorul pentru a curăța canalele și suprafețele de disipare a căldurii și pentru a menține o ventilație lină; evitând utilizarea apei sau a solvenților chimici pentru curățarea directă a pieselor izolatoare. Managementul vieții: Durată de viață estimată de 25 - 30 de ani în condiții normale de întreținere; Testarea rezistenței izolației este recomandată la fiecare 3 până la 5 ani pentru a evalua rezistența dielectrică.

Tendințe emergente

Materiale ecologice: Rășini epoxidice pe bază de bio și materiale de bază reciclabile sunt utilizate pentru a reduce impactul ciclului de viață al produsului asupra mediului.

Monitorizare inteligentă: Senzorii integrati IoT permit colectarea și analiza în timp real a datelor de temperatură, umiditate, descărcare parțială și vibrații și sprijină întreținerea predictivă bazată pe platforme cloud.

Design eficient: prin optimizarea structurii circuitului magnetic și a materialelor de înfășurare (cum ar fi miezul din aliaj amorf), obțineți o eficiență energetică mai mare, în conformitate cu designul ecologic al UE și standardele de eficiență energetică Tier 2 ale Departamentului de Energie al SUA.

Structură compactă: Aplicarea răcirii indirecte cu lichid și a altor tehnologii avansate de disipare a căldurii, asigurând în același timp densitatea de putere, reducând în același timp dimensiunea echipamentului, pentru a se adapta la constrângerile spațiului urban.

Design modular: înfășurare modulară și structură de miez, ușor de transportat, instalat și transformare ulterioară de expansiune.

Standarde și conformitate

Standarde internaționale: IEC 60076-11 (standard general pentru transformatoare de tip uscat), IEEE C57.12.01 (transformatoare de distribuție de tip uscat)

Cod de siguranță: IEC 61140 (Protecție împotriva șocurilor electrice), NFPA 70 (NEC) Articolul 450 pentru instalațiile din America de Nord

Cerințe de mediu: conformitate cu RoHS și reglementări de înregistrare a substanțelor chimice REACH.

Transformatoarele de putere de tip uscat continuă să câștige adoptare, deoarece industriile acordă prioritate siguranței, durabilității și fiabilității. Progresele lor tehnice, împreună cu cerințele de reglementare stricte, îi poziționează ca piatră de temelie a infrastructurii electrice moderne, în special în medii urbane și sensibile pentru mediu.
