GV2 motor întrerupător MPCB

Xucky New GV2 Motor Circuit Breaker MPCB adoptă o nouă generație de platformă tehnologică, aplică echipamente automatizate de producție și testare, satisface efectiv nevoile reale de aplicare ale clienților și obțin o utilizare convenabilă și produse de calitate de vârf în țară.

Trimite o anchetă

Descriere produs

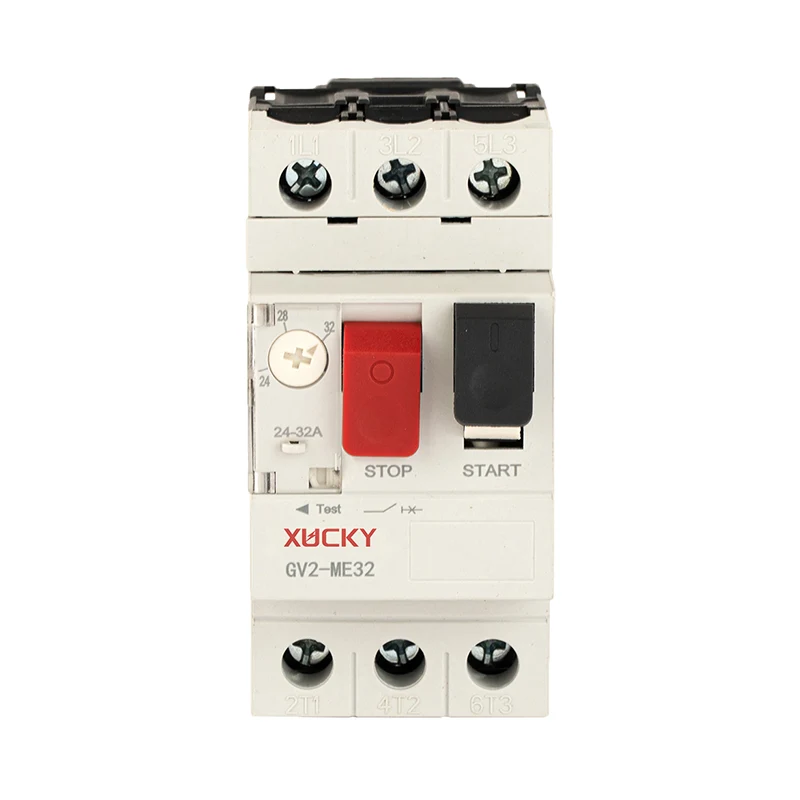

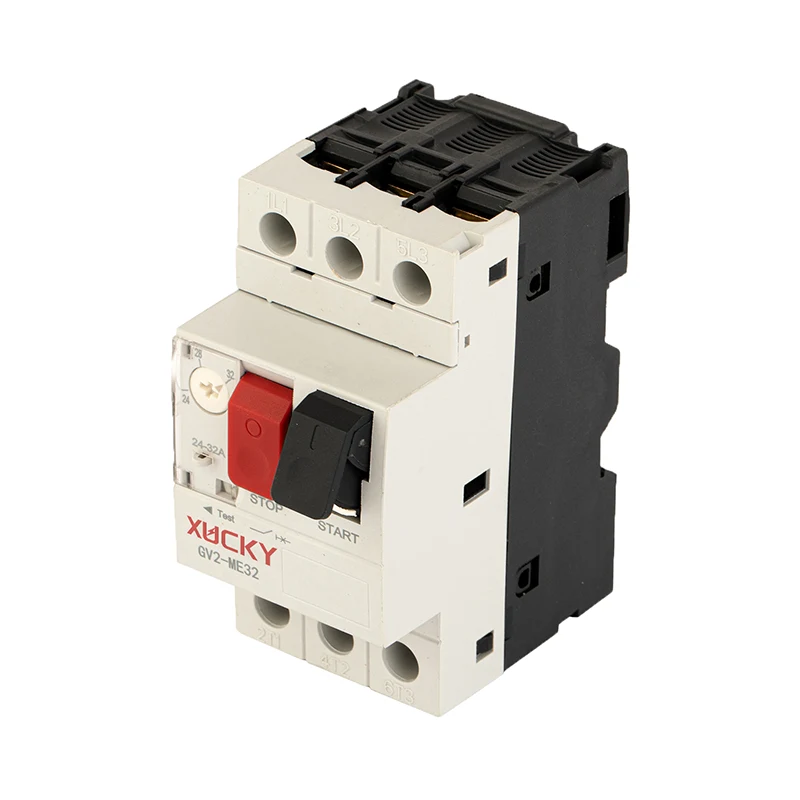

GV2 Motor Circuit Breaker MPCB

Domeniul de aplicare

Tensiunea de izolare nominală este de 750V, se aplică pentru circuitul AC 50Hz, curent nominal de 0,1a-80A, pentru protejarea supraîncărcării, fazei deschise, scurtcircuitului și pornirea rară a motorului cu inducție cu cușcă trifazată. Breakerul de circuit motor GV2 MPCB (întrerupătorul MPCB) poate fi utilizat pentru protecția circuitului de distribuție și conversia rară a sarcinii, de asemenea pentru izolare.

Întreruptoarele de protecție a motorului GV2 (Breaker Circuit MPCB) îndeplinesc standardele: IEC60947.2, GB14048.2, GB14048.4.

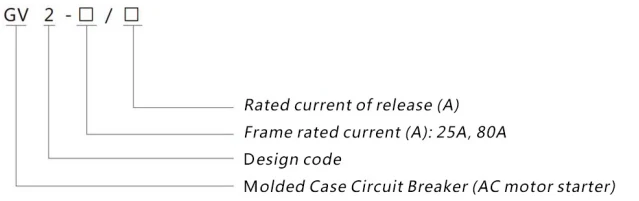

Model și sens

GV2 Motor Circuit Breaker MPCB

Principii parametri tehnici

Funcționare: tip buton

Tensiune de izolare evaluată: 750V

Tensiune de funcționare nominală: 690V

Impuls evaluat tensiunea Uimp: 6kv

Tensiune de funcționare nominală UE: 230 / 240V, 400 / 415V, 500V, 690V

Frecvență nominală: 50 / 60Hz

Curent nominal cadru: 32a

Evaluarea călătoriei: 10A

Cuplu de strângere: 1,7N • m

Viață mecanică (On / Off): 100000

Electric Life AC-3 400V: 100000

Categorie de protecție împotriva suprasarcină: suprasarcină termică, eșec în fază

Protecție la scurtcircuit: Da

Funcție de izolare: Da

Funcția de compensare a temperaturii: da

Nu.	Curent evaluat de eliberare În a		Reglarea intervalului de element termic Setarea curentului A	Capacitate de rupere finală de scurtă durată UP (KA)/ KA)/ Funcționare nominală Capacitate de rupere de scurtcircuite ICS (KA)								Flashover distanţă (mm)
				230/240V					400/415V	500V	690V	Flashover distanţă (mm)
				ICU	ICS	ICU	ICS	ICU	ICS	ICU	ICS
1	GV2-32	0.16	0,1-0,16	100	100	100	100	100	100	100	100	50
2		0.25	-0.25	100	100	100	100	100	100	100	100
3		0.4	0,25-0,4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
