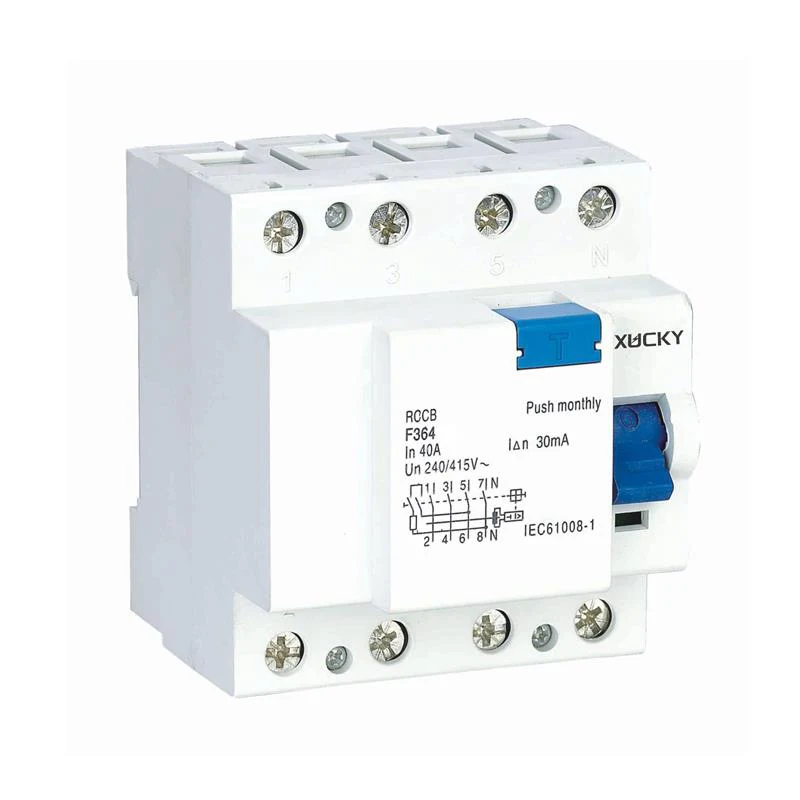

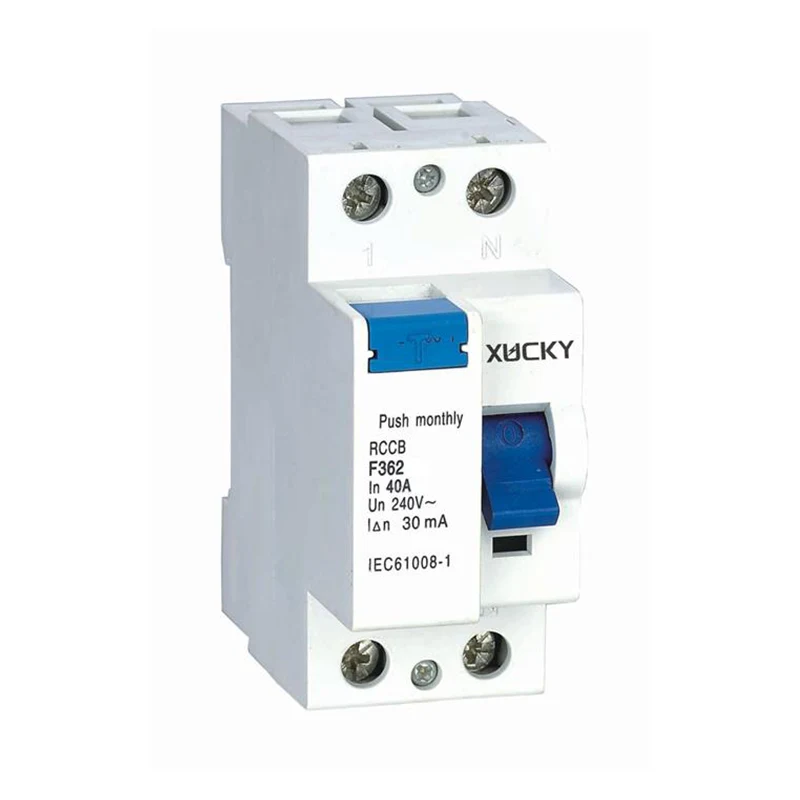

Întrerupător de curent rezidual seria F360

Întrerupătorul de curent rezidual din seria F360 a fost proiectat și fabricat în conformitate cu cele mai recente standarde IEC 61008-1 și respectă standardele EN50022 pentru întrerupătoarele modulare. Ele pot fi folosite pentru a încărca șine de ghidare standard cu structuri simetrice „în formă de pălărie”.

Dacă întrerupătorul de circuit de curent rezidual F360 detectează un curent de eroare la pământ, acesta îl va compara cu valoarea curentului de eliberare a scurgerii la pământ și întrerupătorul va întrerupe imediat circuitul dacă primul este mai mare decât cel din urmă.

Întreruptoarele pot conecta sistemele de împământare pentru a proteja corpul încărcat de contactul indirect. De asemenea, funcționează pentru protecția suplimentară a corpului încărcat în contact direct dacă valoarea nominală a curentului rezidual este mai mare sau egală cu 30mA. Pe lângă protecția corpului încărcat prin contact direct sau indirect, întrerupătorul protejează și împotriva potențialelor pericole de incendiu în cazul în care izolația cablurilor este deteriorată.

Aplicație

Întrerupătorul de curent rezidual F360 este proiectat pentru a îndeplini standardele GB16916.1, IEC 61008 și BS4293. Este utilizat în situații care necesită curent alternativ 50-60Hz, monofazat 240V (220V), trifazat 415V (380V), cum ar fi operațiuni industriale și miniere, comerț și gospodărie. Poate fi folosit pentru conversia rar a liniilor în circumstanțe normale, atunci când funcționează ca dispozitiv personal de protecție împotriva șocurilor electrice și a scurgerilor echipamentului.

Sensibilitate la declanșare

Protecție împotriva scurgerilor instrumentelor cu precizie de 10 mA și utilizarea băii

30mA-protecție suplimentară împotriva contactului direct.

100mA-coordonat cu sistemul de împământare conform formulei I△n<50/R, pentru a asigura protecție împotriva contactelor indirecte;

300mA-protecție împotriva contactelor indirecte, precum și împotriva pericolului de incendiu.
