Legătură pentru siguranțe cilindrice și suport pentru siguranță

XUCKY (Wenzhou XUCKY Electric) oferă siguranțe de înaltă calitate și suport pentru siguranțe cu certificare IEC 60269, CE, RoHS. Corp ceramic, performanță fiabilă, preț competitiv. Ideal pentru distributie industriala, panouri de control, solar fotovoltaic. Export în Arabia Saudită, Emiratele Arabe Unite, Egipt, Orientul Mijlociu.

Trimite o anchetă

Descriere produs

Legătură de siguranță și suport pentru siguranță XUCKY | Furnizor de siguranțe electrice industriale din China

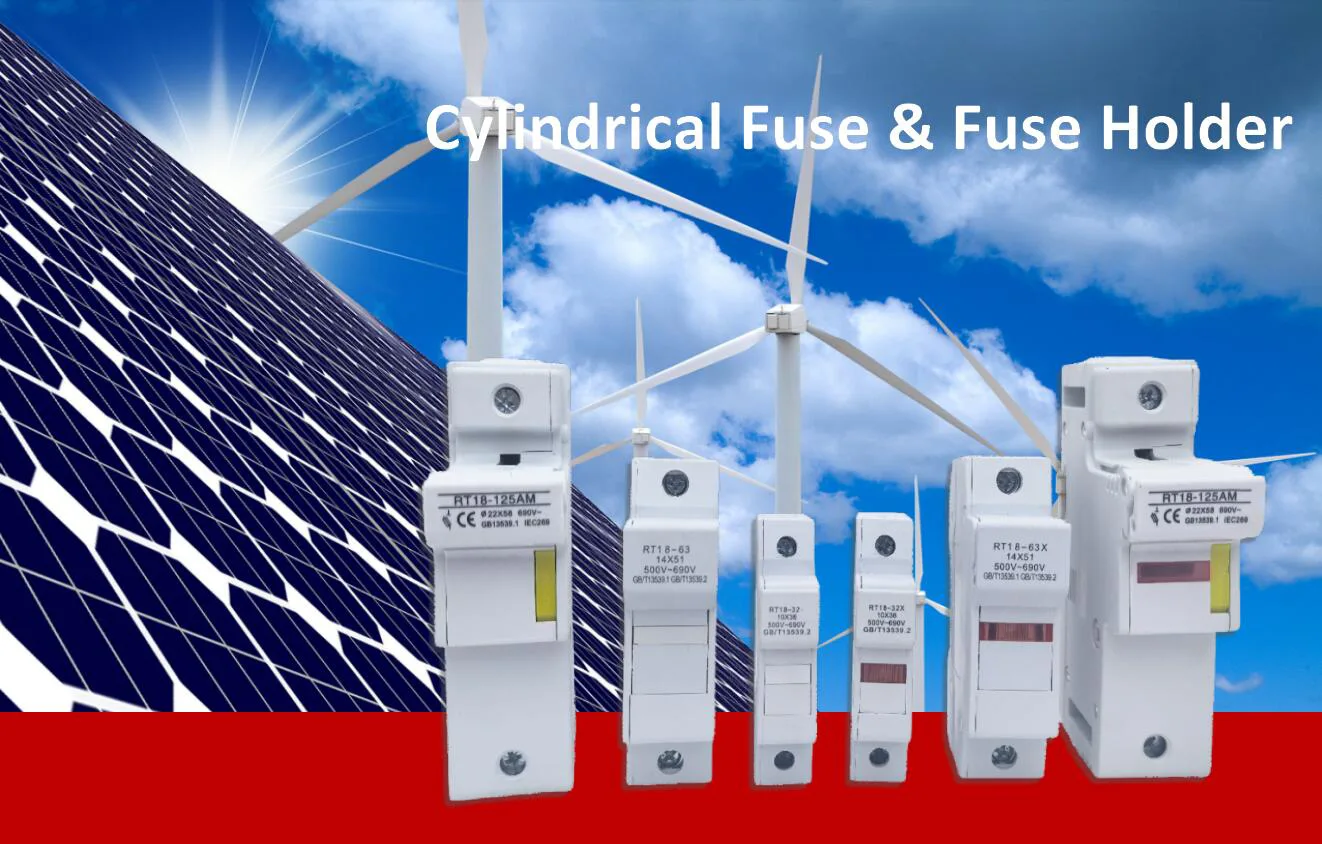

Cylindrical Fuse link & Fuse Holder

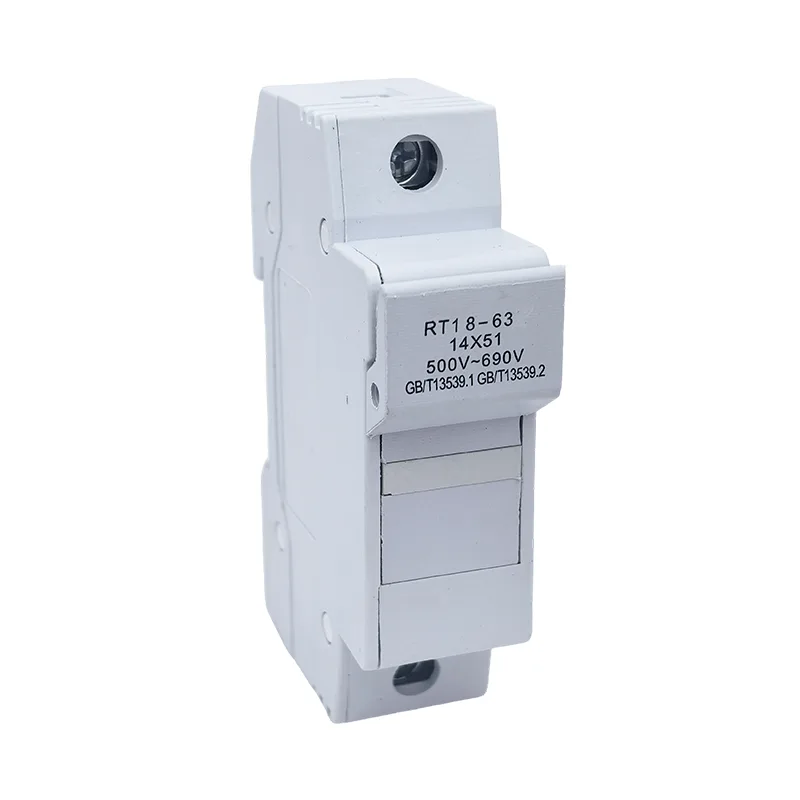

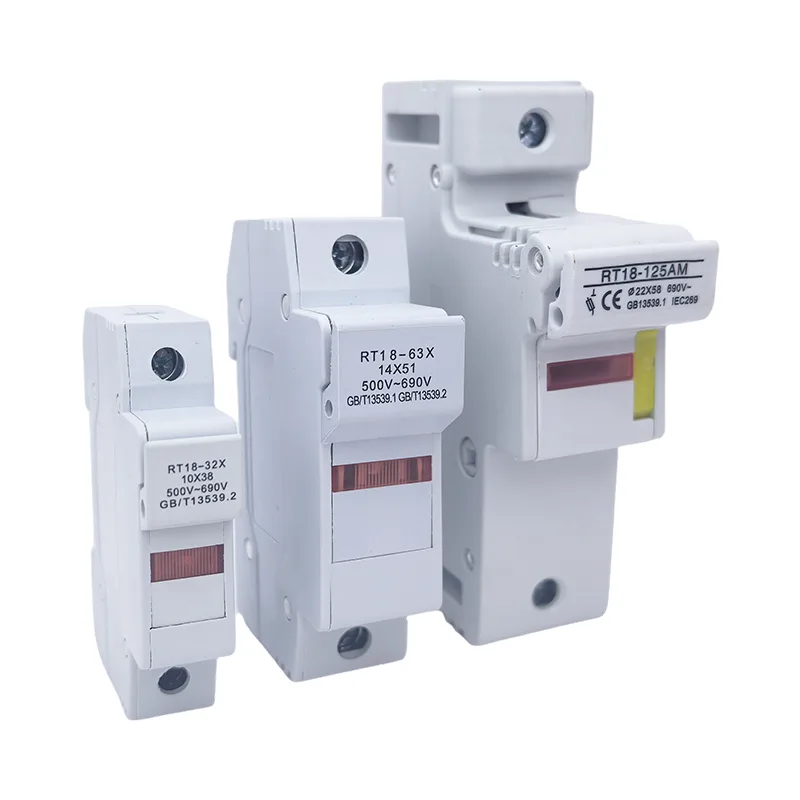

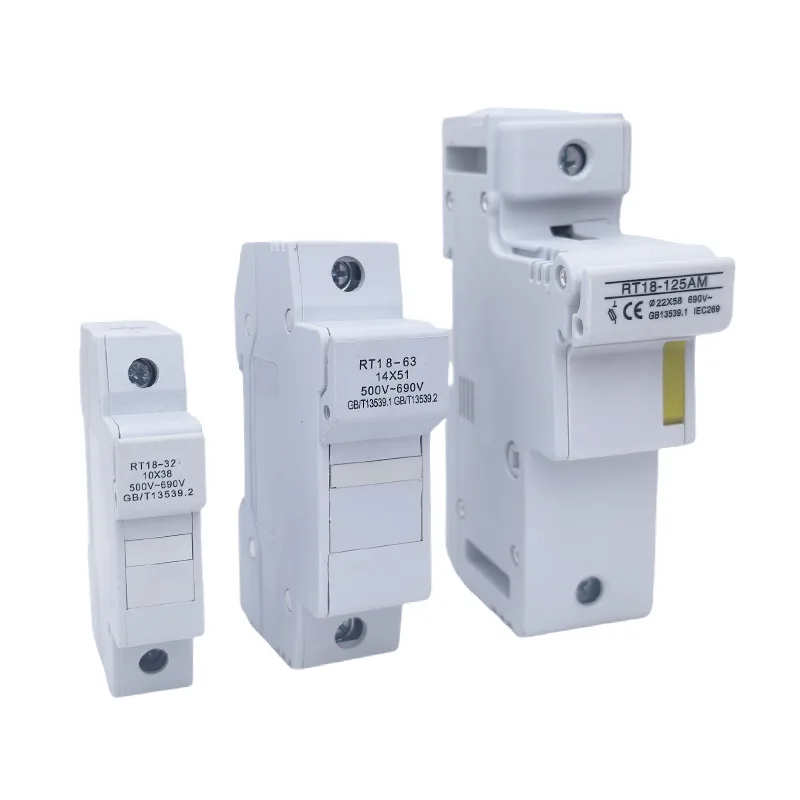

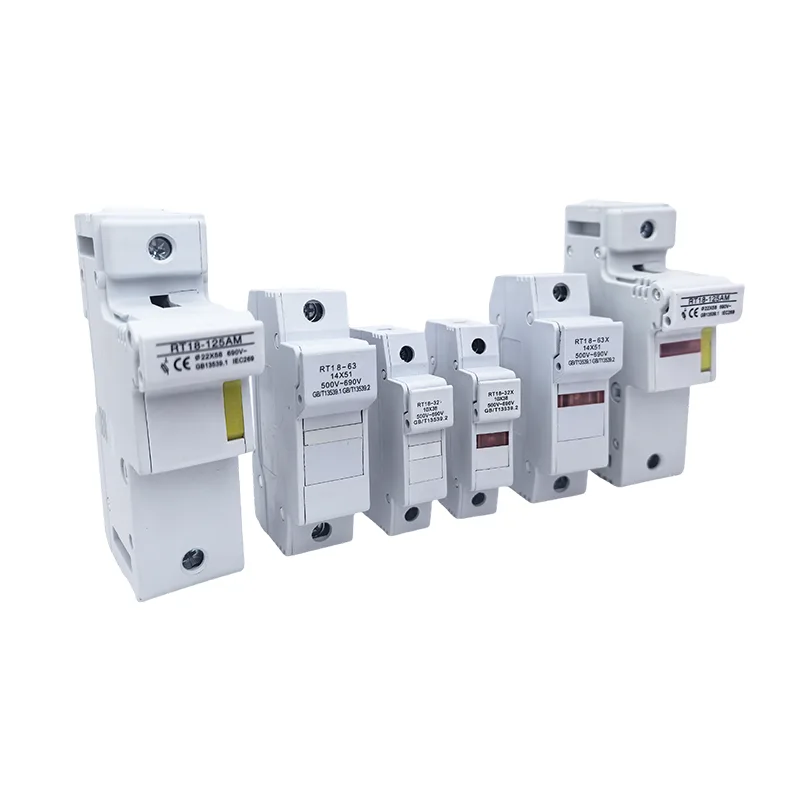

Siguranțe cilindrice și suport de siguranță

Legătura și suportul pentru siguranțe XUCKY sunt componente esențiale de protecție de joasă tensiune proiectate pentru sistemele electrice industriale, comerciale și rezidențiale. Fabricate de Wenzhou XUCKY Electric Co., Ltd., produsele noastre cu siguranțe respectă standardele internaționale IEC 60269, oferind capacitate mare de rupere, performanță stabilă și durată lungă de viață. În calitate de furnizor profesionist de siguranțe din China, XUCKY oferă soluții fiabile de siguranțe pentru clienții din întreaga lume, în special pentru piața din Orientul Mijlociu, inclusiv Arabia Saudită, Emiratele Arabe Unite și Egipt.

Suportul siguranței este proiectat pentru instalarea circuitului de siguranță și protecția circuitului împotriva scurtcircuitului și suprasarcinii. Elementul de siguranță este o parte a suportului de siguranță cu o siguranță și este înlocuit după declanșare. Dacă curenții de suprasarcină sau de scurtcircuit depășesc praguri, legătura siguranței se stinge și LED-ul de pe suportul siguranței se aprinde.

Legăturile de siguranță sunt utilizate pentru a proteja liniile de cablu, aparatele de uz casnic și echipamentele industriale. Sunt acceptate conexiuni de fire de cupru și aluminiu.

Standard: IEC60269-2,IEC 60947-3

Legăturile de siguranță și suportul de siguranță sunt proiectate pentru a proteja liniile de cablu de suprasarcină și scurtcircuit

actual:

aparate de uz casnic;

Echipamente industriale.

Aplicație

• Panouri industriale de control și tablouri de distribuție

• Sisteme de distribuție a energiei în fabrici și clădiri

• Sisteme solare fotovoltaice (protecție DC și AC)

• Centre de control al motoarelor (MCC)

• HVAC și echipamente electrice

• Proiecte de energie regenerabilă în Orientul Mijlociu

• Instalatii electrice comerciale si rezidentiale

Cylindrical Fuse link & Fuse Holder

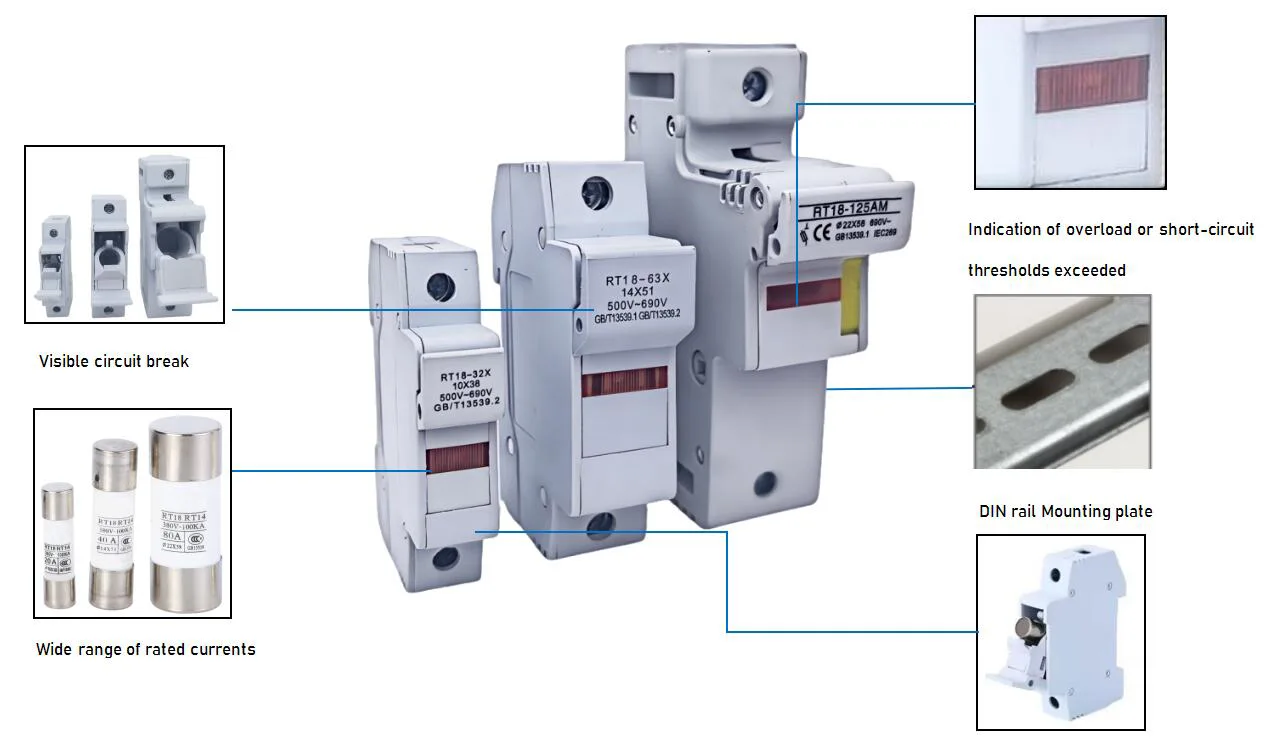

Caracteristici și beneficii

Protecție completă

Îndeplinește standardele IEC pentru acceptare globală

Construcție cilindrică standardizată

Performanță redusă de disipare a puterii pentru o creștere mai mică a temperaturii

Instalare ușoară

Certificat IEC 60269-1 / -2, conform CE și RoHS

Corp ceramic de înaltă calitate, cu izolare excelentă și rezistență la căldură

Capace din alamă placate cu nichel pentru rezistență scăzută la contact

Capacitate mare de rupere de până la 120 kA (tip HRC)

Disponibil în caracteristicile gG (de uz general) și aM (protecția motorului).

Suport pentru siguranțe montabil pe șină DIN cu design sigur pentru degete

Indicator optional de siguranta arsa pentru intretinere usoara

Gamă largă de evaluări: 0,5A ~ 630A, 500V / 690V AC

Preț rentabil, direct de la fabrica XUCKY din Wenzhou, China

Date tehnice

Parametrii	Dimensiune
Suport pentru siguranțe	10×38	14×51	22×58
Curent nominal la 690 V AC In, A	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Greutate, g	50	83	170
Rezistență mecanică, cicluri O-C	2000	2000	1600
Grad de protecție: IEC 60529	IP20	IP20	IP20
Temperatura de funcționare, °C	de la -10 la +55	de la -10 la +55	de la -10 la +55
Secțiunea transversală a firelor conectate, mm²	De la 1 la 25	De la 1 la 25	max. 50
Cuplu de strângere, N·m	2,5	2,5	2,5
Legături sigure cilindrice
Curent nominal In, A	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
tip CFL	gG	gG	gG
Greutate, g	7,7	20,5	58
Capacitate nominală de rupere Ics, kA	50	50	50
Grad de protecție: IEC 60529	IP20	IP20	IP20
Temperatura de funcționare, °C	de la -10 la +55	de la -10 la +55	de la -10 la +55

Schema de cablare

Cylindrical Fuse link & Fuse Holder

Operațiunea

LED-ul se aprinde când se declanșează deconectatorul

Dimensiuni totale și de instalare (mm)

Legături sigure cilindrice

Cylindrical Fuse link & Fuse Holder

Dimensiune	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

Nume	Tensiune nominală, V	Frecvența nominală, Hz	Curentul maxim, A	Max. disiparea puterii, W
Suport siguranță 10×38	500	50/60	8	3
Suport siguranță 14×51	500	50/60	20	5
Suport siguranță 22×58	500	50/60	40	9.5

Nume	Curentul nominal de funcționare In, A	Tensiune nominală, V	Frecvența nominală, Hz	10×38	14×51	22×58
Siguranță cilindrică 0,5A	0.5	500	50/60	10×38-0,5	-	-
Siguranță cilindrică 1A	1	500	50/60	10×38-1	-	-
Siguranță cilindrică 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
Siguranță cilindrică 4A	4	500	50/60	10×38-4	14×51-4	22×58-4
Siguranță cilindrică 6A	6	500	50/60	10×38-6	14×51-6	22×58-6
Siguranță cilindrică 8A	8	500	50/60	10×38-8	-	22×58-8
Siguranță cilindrică 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Siguranță cilindrică 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Siguranță cilindrică 20A	20	500	50/60	10×38-20	14×51-20	22×58-20
Siguranță cilindrică 25A	25	500	50/60	10×38-25	14×51-25	22×58-25
Siguranță cilindrică 32A	32	500	50/60	10×38-32	14×51-32	22×58-32
Siguranță cilindrică 40A	40	500	50/60	-	14×51-40	22×58-40
Siguranță cilindrică 50A	50	500	50/60	-	14×51-50	22×58-50
Siguranță cilindrică 63A	63	500	50/60	-	14×51-63	22×58-63
Siguranță cilindrică 80A	80	500	50/60	-	-	22×58-80
Siguranță cilindrică 100A	100	500	50/60	-	-	22×58-100
Siguranță cilindrică 125A	125	500	50/60	-	-	22×58-125

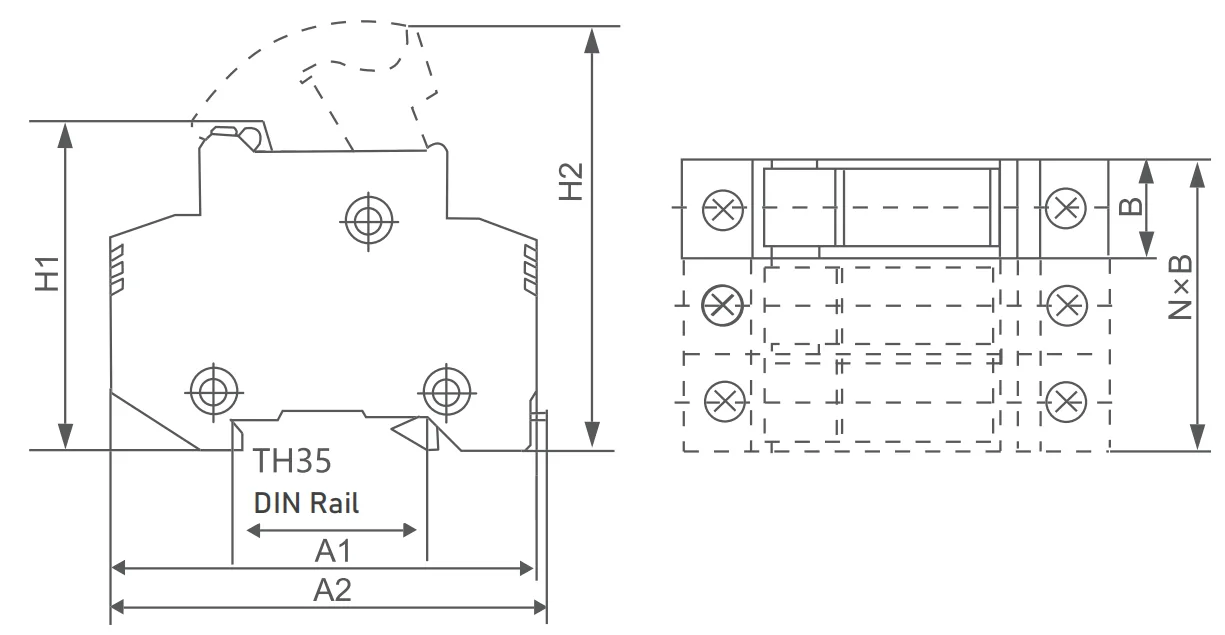

Suport de siguranță

Cylindrical Fuse link & Fuse Holder

Model	Dimensiunea contur (mm)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

Curba caracteristică a curentului de timp

Cylindrical Fuse link & Fuse Holder

FAQ

Î1: Ce este o legătură sigură?

R: O legătură sigură este elementul de protecție înlocuibil al unei siguranțe, care conține un element de topire calibrat care întrerupe circuitul în condiții de suprasarcină sau scurtcircuit. Este „inima” sistemului de siguranțe.

Î2: Care este diferența dintre o legătură de siguranță și un suport de siguranță?

R: Siguranța este partea de topire înlocuibilă; suportul siguranței (baza siguranței) este piesa de montaj staționară care ține legătura siguranței și asigură conexiunile electrice. Aveți nevoie de ambele pentru o instalare completă a siguranței.

Î3: Cu ce standard respectă siguranțe XUCKY?

R: Legăturile noastre de siguranță sunt conforme cu standardele internaționale IEC 60269-1 și IEC 60269-2, cu certificare CE și RoHS.

Î4: Pot fi utilizate produsele cu siguranțe XUCKY în Arabia Saudită și Orientul Mijlociu?

A: Da. Elementul de siguranță XUCKY și suportul de siguranță sunt proiectate pentru sisteme de 500V/690V AC, compatibile cu standardele de rețea din Orientul Mijlociu. Avem o experiență bogată de export în Arabia Saudită, Emiratele Arabe Unite, Egipt și alte țări din Golf.

Î5: Care este MOQ-ul pentru legătura de siguranță XUCKY?

R: MOQ este de 100 buc pentru tipurile standard. Comenzile personalizate sunt binevenite. Contactați-ne pentru lista de prețuri detaliată.
