Comutator comutator

I. Domeniul aplicabil

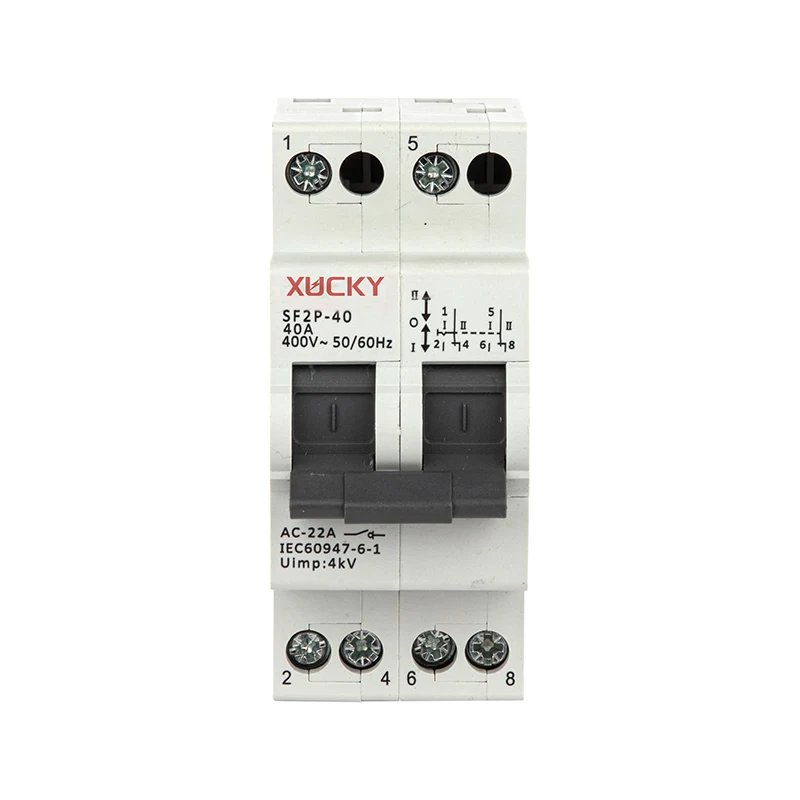

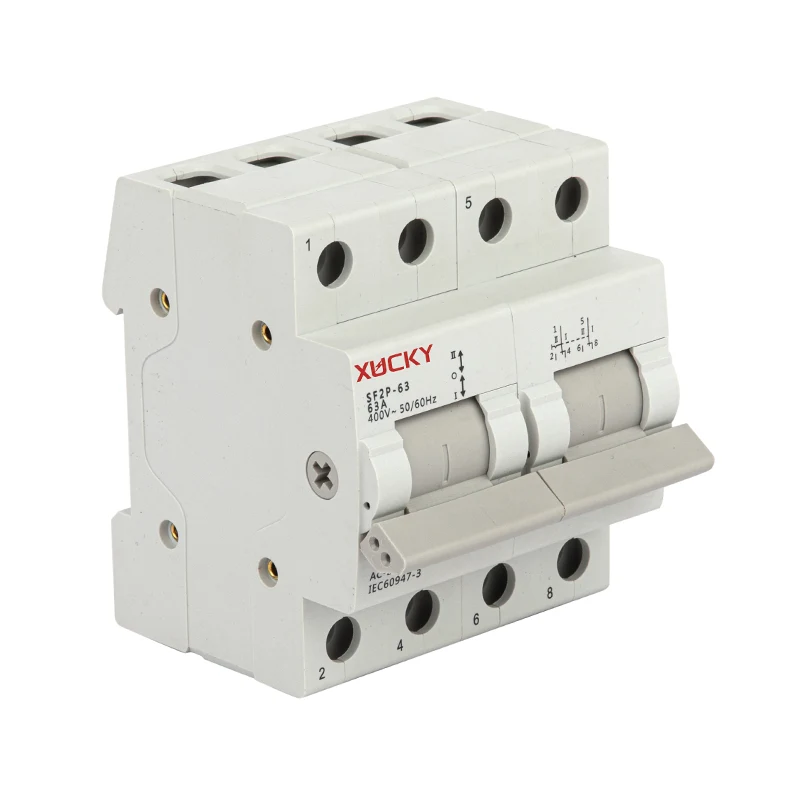

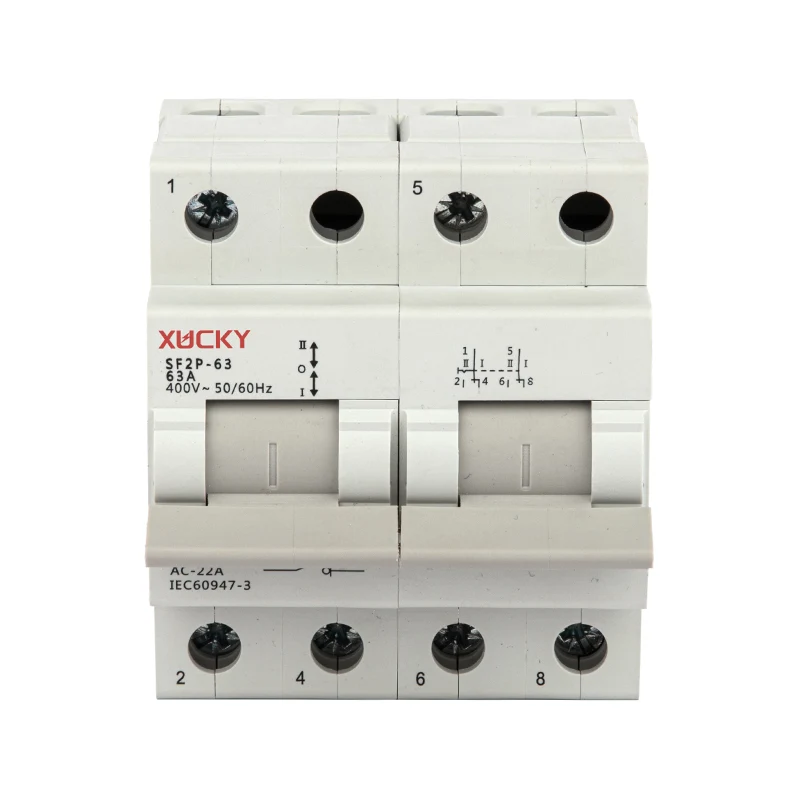

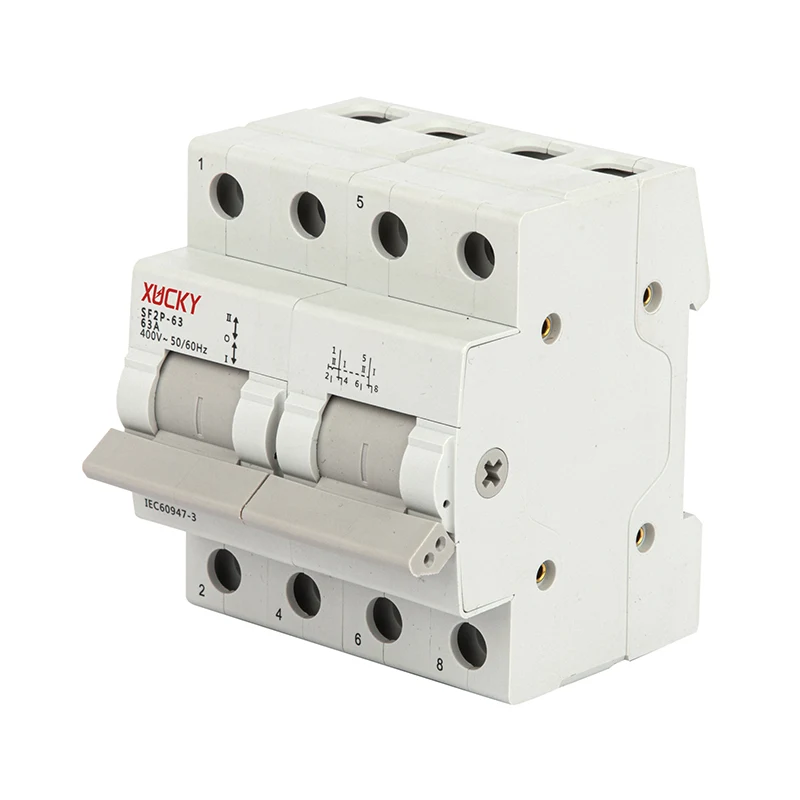

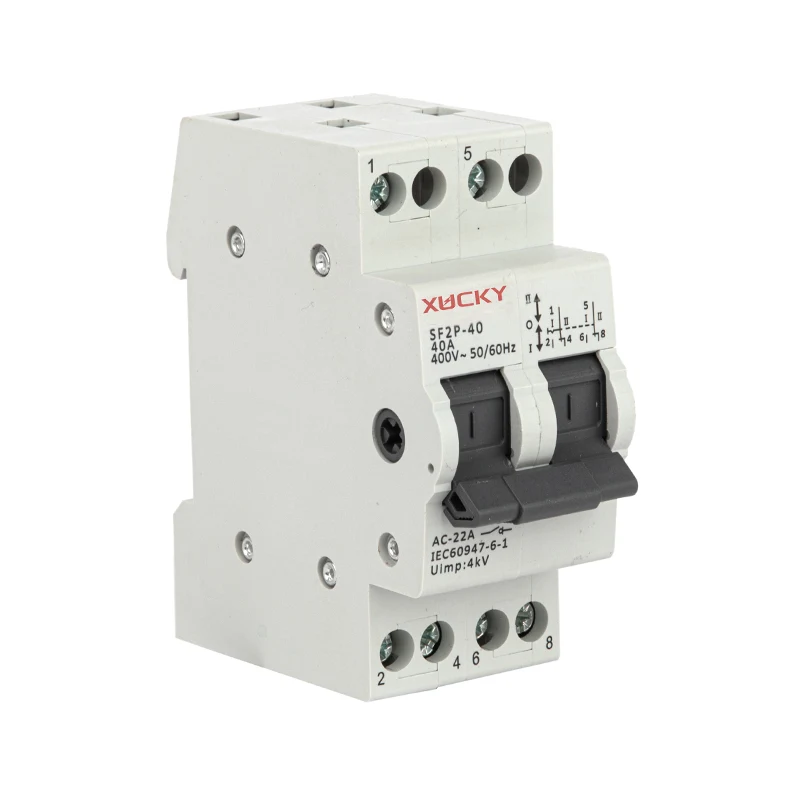

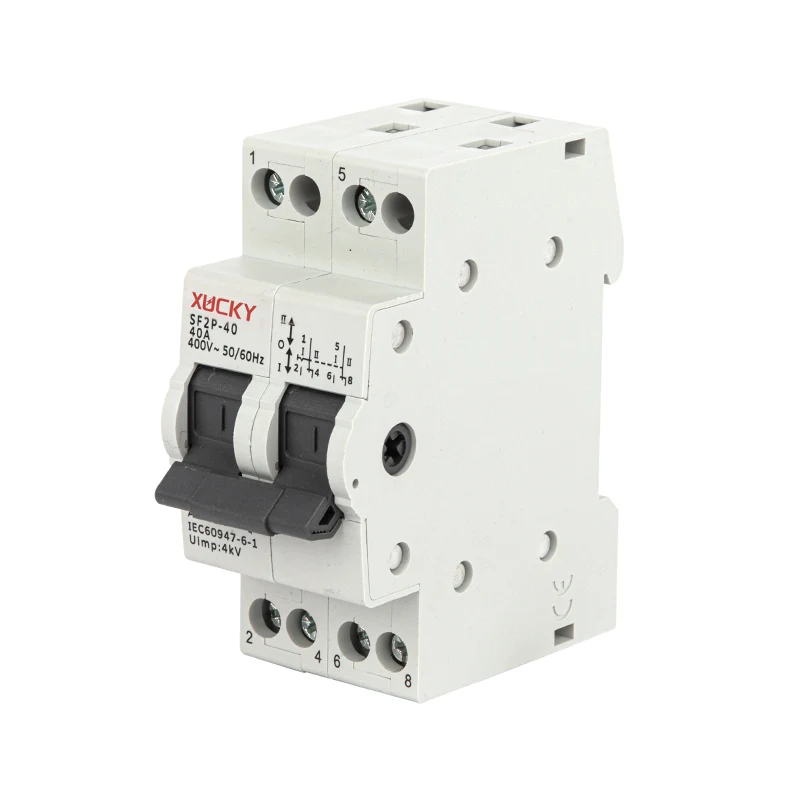

Comutatorul microcommutator de instalare pe șină DIN seria SF este un fel de aparat de comutare aplicabil la circuitul hibrid de rezistență și impedanță cu AC 50Hz sau 60Hz, tensiune nominală sub 230-400V și curent nominal 16A-125A, permițând 2 surse de alimentare sau conversie de sarcină, realizând funcțiile de conversie a circuitelor și deconectare a comutatorului. Poate fi utilizat pentru schimbarea sursei de alimentare a echipamentelor electrice, schimbarea funcționării pozitive și inverse a motorului, măsurarea tensiunii circuitului de retur și schimbarea de fază a curentului etc. Produsul este conform standardului IEC60947-3 și EN60947-3

II. Caracteristicile produsului

Micro comutatorul de instalare pe șină DIN realizează schimbarea pasiunilor O, l și Il direct cu mâner manual. Fanta de rotire a mânerului intern și poziția de alunecare a axului sunt toate acoperite cu lubrifiant de înaltă calitate pentru a reduce uzura mecanică. Contactul dinamic și static adoptă metoda de contact rezonabilă cu o bună conductivitate și stabilitate. Structura de instalare a ghidajelor modulare și standard este potrivită în special pentru circuitul de potrivire al aparatelor de combinare a terminalelor.

Specificație și caracteristică

■ Indicator ON și OFF

■ Conform standardului IEC60947-3

■ Poziţia mânerului ON/OFF corespunde stării contactelor

■ Instalare și demontare rapidă

III.Parametrii tehnici

IV. Dimensiuni generale și de instalare

V. Instrucțiuni de instalare și utilizare și note pentru atenție

■ Micro comutatorul de instalare pe șină DIN trebuie instalat vertical, cu terminalul superior conectat la sursa de alimentare și contactul dinamic dezactivat atunci când este deconectat, astfel încât să asigure siguranța umană în timpul funcționării manuale.

■ În mod normal, comutatorul micro-commutator de instalare pe șină DIN nu ar trebui să fie acționat cu sarcină în timpul pornirii și opririi.

■ Capătul superior este pentru linia de intrare și capătul inferior pentru linia de ieșire (borna de sarcină), conexiunea inversă nu este permisă. Dacă este necesar să întrerupeți puterea pozițiilor I și II, atunci când mânerul este împins în poziția O, pozițiile I și II sunt în starea oprită. Dacă poziția II trebuie activată, împingeți mânerul în sus, atunci contactul poziției II este conectat, iar cel al poziției I este deconectat; dacă se activează poziţia I, trageţi mânerul în jos, atunci contactul poziţiei I este conectat, în timp ce cel al poziţiei II este deconectat.

■ Schimbarea în 3 poziţii a produsului se realizează prin acţionarea pieselor mecanice bazate pe comprimarea şi eliberarea arcului principal. Mânerul are nevoie de o forță mare de operare și prezintă o forță de inerție mare (produs 63A-125A), de obicei, este dificil de realizat o schimbare precisă cu o singură mână, iar funcționarea necorespunzătoare va provoca o schimbare anormală a circuitului. În timpul utilizării, se recomandă operarea produsului 63A-125A cu ambele mâini sau cu accesoriile furnizate din fabrică (mânerul de operare extins).

■ Micro-comutatorul de instalare pe șină DIN nu trebuie aplicat cu supracurent în timpul conectării și deconectarii (utilizare sub suprasarcină), nici întrerupt și oprit cu curent de lucru normal. Nu împingeți sau trageți niciodată întrerupătorul cu forță puternică pentru a evita orice accident sau reducerea duratei de viață.

■ Dacă mai multe comutatoare sunt introduse în cutia de distribuţie închisă în acelaşi timp, se poate acumula căldură în cutie, ca urmare, temperatura va creşte şi comutatorul se va încinge foarte mult. După o perioadă lungă de utilizare, părțile izolatoare ale produselor vor fi deteriorate și durata de viață a produsului va fi redusă. Când temperatura a atins peste + 40C, produsul trebuie redus. Dacă factorul de derating este 0,8. atunci curentul maxim de lucru va fi curentul nominal înmulțit cu factorul 08 (de exemplu: curentul maxim de lucru 125Ax 0.8= 100A).

■ Întrerupătorul micro-commutător de instalare pe șină DIN nu are cameră de stingere a arcului. Nu este permisă utilizarea acestuia pentru întreruperea curentului de defect. Dacă este necesar, clientul poate selecta o combinație adecvată de siguranțe pentru a face disponibilă o sarcină mare și o capacitate de rupere în scurtcircuit (capacitatea de rupere a betonului este determinată de capacitatea de rupere a siguranței selectate). întrerupătorul trebuie să se potrivească cu curentul nominal, astfel încât să se asigure utilizarea normală a produsului. Cuplul firului de produs: 1,2 N. mat 16-40A.

■ În timpul utilizării, bornele de conectare ale comutatorului și firele trebuie verificate dacă sunt bine fixate cu șuruburi. Dacă terminalele își schimbă culoarea,
