Temporizator comutator automat al luminii

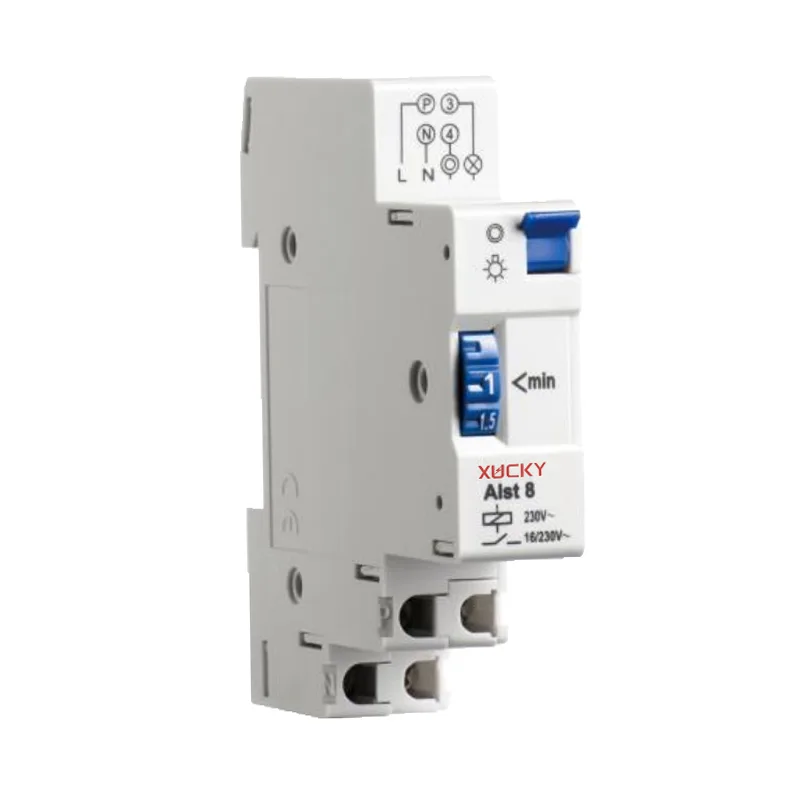

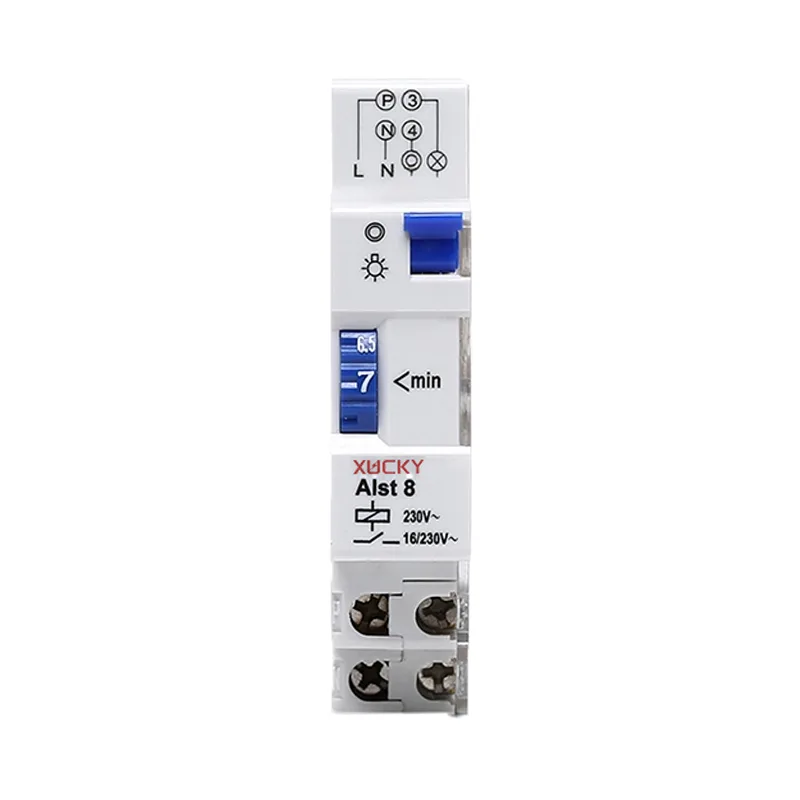

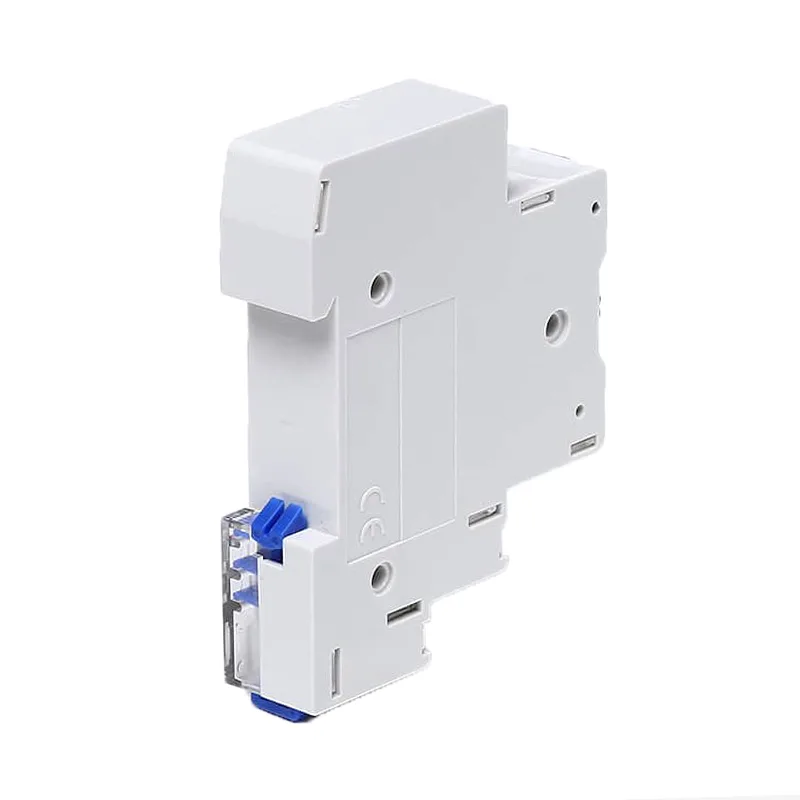

Temporizator automat de înaltă calitate XUCKY pentru comutator de lumină, un întrerupător de timp pentru scară ALST8 este disponibil pe șină DIN. Are o durată de funcționare de la 1 minut la 7 minute și este echipat cu protecție electronică la suprasarcină.

● Comutator pentru iluminare permanentă ON

● Fără consum de curent în circuit închis

● Control extern prin comutator

● Fără consum de curent în circuit închis

● Sensibilitate scăzută la interferențe

● Mecanica de precizie si, prin urmare, perioada exacta de comutare

● Setarea timpului cea mai simplă posibilă și citirea directă a timpului de întârziere pe scară absolută

Descriere

Temporizatorul automat de comutare a luminii de înaltă calitate XUCKY este pentru aplicare într-o cutie de comutare electrică pentru a opri un anumit circuit cu o perioadă de numărătoare inversă de la 1 minut la 7 minute. Poate funcționa și ca un comutator normal de pornire/oprire. Comutatorul de timp numărătoarea inversă permite conectarea cu mai multe întrerupătoare (ambele cu sau fără întrerupător neon) în diferite locații pentru un control mai confortabil.

Selectia produselor

Sarcina maximă recomandată (10.000 de operații)

Date tehnice

Specificații

Scheme de cablare

Montare și conectare

1. Conceput pentru o instalare ușoară în cutia de comutare electrică, pur și simplu agățați cronometrul pe balustradă și apăsați până când auziți „clic”.

2. Interruptorul de timp permite conectarea cu comutator (cu sau fara lumina de neon).

a.Conectați firele așa cum este indicat în Diagrama 1 pentru comutatorul cu neon și Diagrama 2 pentru comutatorul fără neon.

b. Rotiți comutatorul în poziții, alimentarea mereu pornită.

c. Pentru funcțiile de numărătoare inversă, rotiți butonul de timp la perioada dorită de numărătoare inversă (de la 1 minut la 7 minute).

d. Apoi, puneți comutatorul în pozițiile, alimentarea se oprește. Comutatorul de timp este în modul de așteptare pentru funcția de numărătoare inversă.

Apăsând întrerupătorul conectat (atât cu sau fără întrerupător neon). Rotirea butonului de timp la o perioadă diferită de numărătoare inversă.

f. Curentul total pentru neon nu trebuie să depășească 50 mA. Dacă un neon transportă curent de 1mA, atunci nu ar trebui să conectați mai mult de 50 de comutatoare de neon la comutatorul de timp pentru numărătoarea inversă.

g. Pentru comutatorul fără neon, puteți conecta cât de multe este necesar în locații diferite pentru controale ușoare.

3. Când Timewitch este în modul numărătoare inversă, nu va exista nicio interfață prin:

Apăsând întrerupătorul conectat (atât cu sau fără întrerupător neon). Rotirea butonului de timp la o perioadă diferită de numărătoare inversă.
